Usine de vente en gros de mini-nœuds à fibre optique FTTH pour systèmes CATV FTTH et triple longueur d'onde
Vous recherchez une solution économique et économe en énergie pour vos réseaux de fibre optique jusqu'au domicile ? Le mini-nœud fibre optique FTTH est un convertisseur optique vers RF FTTH CATV passif et compact, conçu pour une intégration transparente dans les systèmes à triple longueur d'onde. Sans alimentation électrique et doté d'un tube récepteur optique haute sensibilité, il délivre un niveau de sortie de 68 dBμV à une broche de -1 dBm, garantissant des performances fiables pour la télévision numérique et les applications FTTH. Idéal pour les systèmes CATV FTTH, l'intégration de trois réseaux et les systèmes FTTH PON, ce dispositif fonctionne sur une bande passante de 45 à 1 050 MHz et prend en charge des longueurs d'onde de 1 260 à 1 620 nm.
• Aucune consommation d'énergie | • Niveau de sortie élevé (68 dBμV) | • Compatibilit é triple longueur d'onde | • Conception compacte et durable | • Idéal pour les systèmes CATV FTTH et PON
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

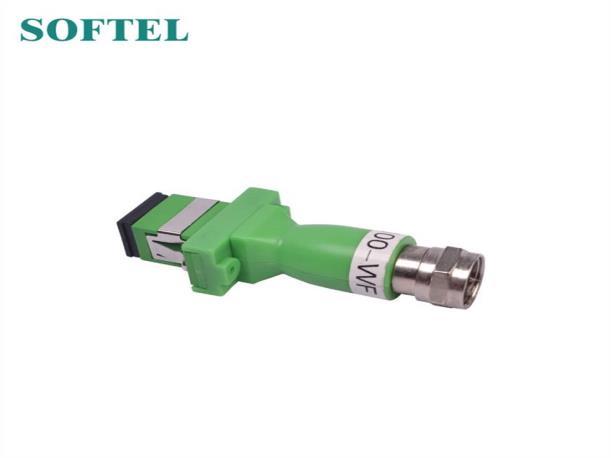

Le mini nœud de fibre optique Ftth est un convertisseur optique vers RF FTTH CATV.
Brève introduction du nœud de fibre optique Ftth Mini
Mini-nœud fibre optique FTTH pour la télévision numérique, la fibre jusqu'au domicile. Cet appareil utilise un tube récepteur optique haute sensibilité, sans alimentation ni consommation. Avec une puissance optique d'entrée (Pin = -1 dBm, Vo = 6-8 dB V), il permet une intégration économique et flexible de trois réseaux, notamment la fibre jusqu'au domicile. Le SR100, d'aspect émaillé, offre deux modes optiques : 1. SR100 : longueur d'onde de fonctionnement CATV 1260~1620 nm.
2. SR100/WF : filtre 1310/1490 nm intégré, adapté au système à triple longueur d'onde à fibre unique, longueur d'onde de fonctionnement CATV 1550 nm.
Caractéristiques du produit
1. Aucune alimentation requise
2. Bande passante de travail 45~1050MHz
3. Niveau de sortie = 68 dBμV (broche = -1 dBm)
Application principale
1. CATV FTTH
2. Intégration de trois réseaux
3. FTTH PON

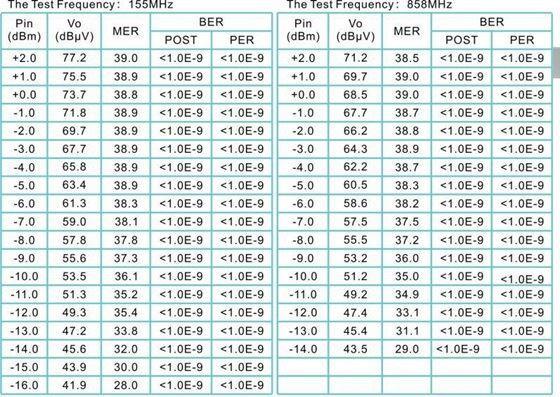

Données de test
Index technique
Articles Fonction optique Unit é Indice Supplément
Longueur d'onde de travail CATV (n m) 1260~1 620 SR100 1540~1 563 SR100/WF
Isolation des canaux (dB) ≥40 1550 nm et 1490 nm
Fonction optique
Responsabilité (A/ H) ≥ 0,85 1310 nm ≥0,9 1550 nm
Réception de puissa nce (dB m) +2~-14
Perte de retour optiq ue (dB) ≥55
Connecteur de fibre SC/APC SR100-SC
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fonctionnalité RF
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
optique FC/APC SR100-FC
Bande passante de travail (MH z) 45~105 0MHz
Niveau de sortie (dB μV) >68
Télévision numérique (Pin = -1 dBm)
Perte de retour (dB) ≥14 47~862 MHz
Impédance de sortie (Ω) 75
Numéro de port de s ortie 1
Raccordement RF F-Femm e
Fonctionnalité de DigitalTV
Caractéristiques générales
OMI (%) 4.3 MER (dB) ≥38 Broche = -1 dBM ≥30 Broche = -13 dBm
BER <1,0E-9 Broche : +2~-14 dBm
Température de travail (℃) -20~+55
Température de stoc kage (℃) -40~85
Température relative au travail (%) 5~95
23×53× 12
Taille (L) × (P) × (H) (m m)
Type A (type émail)
Ф13×28 Type B (type de fibre)
50×88× 22
