Manufaktur Großhandel 1330 nm optischer Sender mit AGC
MGC für CATV- und HF-Signalübertragung
Sorgen Sie für eine nahtlose Signalübertragung mit dem optischen 1330-nm-Sender mit AGC MGC, der für Präzision und Zuverlässigkeit in CATV- und HF-Anwendungen entwickelt wurde. Dank erweiterter Laserüberwachung, Echtzeit-Parameteranzeige und Störungsalarmsystemen garantiert dieser Sender optimale Leistung. Mit einem RS-232-Anschluss für die Fernverwaltung und einem weiten Spannungsbereich (110–254 V) eignet er sich ideal für Rundfunk-, Telekommunikations- und Industriesysteme. Zu den wichtigsten Funktionen gehören die Lasertemperaturregelung (20–30 °C), die Überwachung des Ruhestroms (> 30 mA) und die stabile Ausgangsleistung.
• Laserüberwachung und Störungsalarm | • RS-232-Fernverwaltung | • Weiter Spannungsbereich (110–254 V) | • Lasertemperaturregelung (20–30 °C) | • Vorspannungsstromüberwachung (> 30 mA)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Die interne Mikroprozessor-Software bietet zahlreiche Funktionen wie Laserüberwachung, Nummernanzeige, Störungsalarmund Online-Management. Sobald der Betriebsparameter des Lasers den festgelegten Bereich verlässt, leuchtet ein rotes Licht auf, um einen Alarmauszulösen. Die...

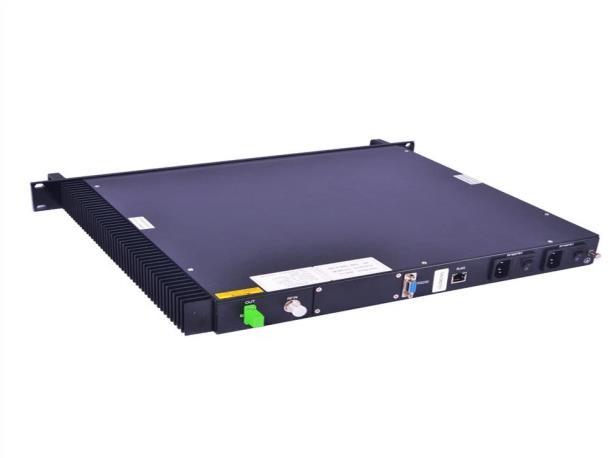

1330 nm optischer Sender mit AGC MGC
Die interne Mikroprozessorsoftware verfügt über zahlreiche Funktionen wie Laserüberwachung, Nummernanzeige, Störungsalarm und Online-Verwaltung. Sobald der Arbeitsparameter des Lasers außerhalb des festgelegten Bereichs liegt, leuchtet ein rotes Licht auf, um einen Alarmauszulösen. Der RS-232-Standardanschluss ermöglicht die Online-Verwaltung und Überwachung an einem anderen Ort.
Bedienungsanleitung für die Anzeigetafel :
Drücken Sie die Schaltfläche „Status“ im Board. Die Arbeitsparameter dieser Maschine werden nacheinander wie folgt angezeigt:
1.Modell: ： ST1310-02,04,06,08,10,12,14,16,18,20,22,24,26,28,30
2. Ausgangsleistung : Zeigt die Ausgangsleistung dieser Maschine ( mW ) an
3. Lasertemperatur : Der Laser arbeitet zwischen 20 °C und 30 °C. Wenn die Temperatur außerhalb dieses Bereichs liegt, leuchtet das rote Licht warm.
4. Vorstrom : Der Vorstrom des Lasers ist dessen wichtigster Betriebsparameter. Erst wenn der Wert über 30 mA liegt, kann die HF-Treiberschaltung arbeiten. Die rote Kontrollleuchte warnt, wenn der HF-Treiberpegel den festgelegten Wert überschreitet.
5.REFRG-Strom : Zeigt den Arbeitsstrom für Heizen oder Kühlen an, der sicherstellen kann, dass die Standardtemperatur 25 °C beträgt.
6. +5-V-Test ( liest ) : zeigt die interne tatsächliche Spannung von ±5 V an.
7.- 5-V-Test ( liest ) : zeigt die internen tatsächlichen 5 V an.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
8. +24-V-Test ( liest ) : zeigt die interne Istspannung von +24 V an.
Bedienungsanleitung :
1. Bitte überprüfen Sie diesen optischen 1330-nm-Sender mit AGC MGC, Regal und Stromversorgung, um zu sehen, ob die Stromversorgung in Ordnung ist.
2. Diese Maschine verwendet eine hochwertige und stabile Schaltleistung, sodass sie für den Betrieb mit Spannungen von 110 V bis 254 V geeignet ist.
3. Stellen Sie vor der Installation sicher, dass der Stecker sauber ist. Reinigen Sie den Glasfaserstecker vor dem Anschließen mit reinem Alkohol.
4. Schalten Sie nach dem Anschließen des Stroms den Strom auf der Rückseite der Platine ein. Auf dem Bildschirm werden die grundlegenden Informationen zum Gerät angezeigt. Nach einigen Sekunden schaltet sich der Laser automatisch ein. Wenn das Gerät einwandfrei funktioniert, wechselt die Zustandsanzeige (Laser) von Rot auf Grün. Auf dem Bildschirm wird der aktuelle Betriebszustand des Geräts angezeigt.
5. Drücken Sie die Schaltfläche „STATUS“, dann können Sie nacheinander die Parameter dieser Maschine sehen.
6. Wenn alle oben genannten Bedingungen erfüllt sind, prüfen Sie, ob der HF-Eingangspegel den Anforderungen im Prüfbericht entspricht. Wenn dies der Fall ist, schließen Sie den HF-Eingang an den Sender an.
