Convertisseur de média Ethernet en gros pour transmission
vidéo longue distance sans distorsion jusqu'à 100 km
Besoin d'une transmission de signal longue distance fiable et sans distorsion ? Le convertisseur de média Ethernet est un dispositif de transmission par fibre optique entiè rement numérique qui délivre des signaux vidéo, audio et de données en temps réel et non compressés sur une fibre monocœur. Grâce à sa technologie de transmission par fibre optique Gigabit de pointe, il prend en charge jusqu'à 64 canaux de signaux vidéo, audio, Ethernet et d'alarme, assurant une transmission numérique synchrone à haut débit. Idé al pour les réseaux de vidéosurveillance, la visioconférence et la surveillance industrielle, ce convertisseur offre une portée de transmission allant jusqu'à 100 km avec un fonctionnement en 1550 nm en option.
• Encodage vidéo 8 bits non compressé et audio 24 bits | • Plage dynamique optique exceptionnelle, aucun réglage nécessaire | • Transmission sécurisée dans des environnements électromagnétiques difficiles | • Prise en charge des interfaces de donn ées RS232, RS485 et RS422 | • Distance de transmission jusqu'à 100 km
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
Il peut transmettre sur de longues distances, sans distorsion et en temps réel 1 à 64 canaux de signal vidéo (ou données, audio, Ethernet, alarme, téléphone si nécessaire) par fibre monocœur.

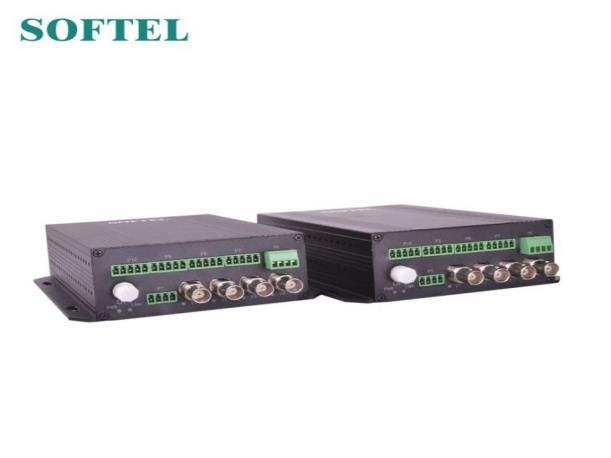

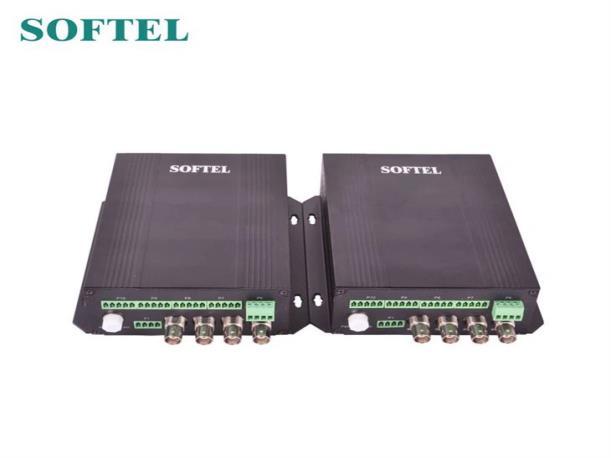

Ce convertisseur de média Ethernet est un dispositif de transmission par fibre optique entièrement numérique, doté d'une technologie de correction vidéo numérique sans compression de pointe etd'une technologie de transmission par fibre optique Gigabit. Il peut transmettre de 1 à 64 canaux de signaux vidéo longue distance, sans distorsion et en temps réel (ou données, audio, Ethernet, alarme, téléphone si nécessaire) via une fibre optique monoconducteur.
Caractéristiques
1. Encodage vidéo 8 bits non compressé et audio 24 bits, technologie de transmission numérique synchrone à grande vitesse.
Contact : Tomleequan E-mail : sales@fmuser.com
Contact : Tomleequan E-mail :
2. Transmission par fibre optique de quatre signaux vidéo sur une fibre avec données RS485, RS232 et RS422
3. signaux (trois de chaque) qui peuvent être unidirectionnels avec la vidéo ou éventuellement duplex.
4. Super plage dynamique optique, aucun réglage nécessaire
5. Indication d'état de l'alimentation, du signal optique et de la vidéo
6. Aucune interférence électromagnétique, interférence de radiofréquence et courant de terre
7. Transmission sûre garantie dans un environnement électromagnétique médiocre
8. La perte de liaison maximale tolérable pour une fibre monomode est de 18 dB.
9. Une autonomie allant jusqu'à 100 km est possible avec un fonctionnement optionnel à 1550 nm
10. Fonctionnement duplex optionnel sur une fibre
Application
1. Réseaux de vidéosurveillance
2. vidéoconférence
3. Systèmes de surveillance industriels
4. Enseignement à distance
Paramètres du convertisseur de média Ethernet
Disponibilité des chaînes
(à préciser au moment de la commande)
Chemin vers l'avant
Chemin inverse
Nombre de canaux vidéo 1, 2 ou 4 0
Nombre de canaux de données 0 ou 1 1
Nombre de canaux audio optionnels 0,2,4 ou 8 0,2,4 ou 8
Nombre de canaux de données optionnels 0 à 8 0 à 8
Électrique
Vidéo
Impédance d'entrée/sortie composite 75Ω
Niveau d'entrée/sortie 1 Vc-c nominal
Contact : Tomleequan E-mail : sales@fmuser.com
Connecteurs vidéo BNC
Bande passante (± 0,5 dB)
20 Hz-20 kHz
Rapport signal sur bruit >63 dB
Linéarité
Audio
Impédance d'entrée/sortie
<1,3%DG<1,3°DP
48 kΩ/10 kΩ
Niveau d'entrée/sortie 2 Vc-c nominal
Connecteurs audio Bornier
Bande passante (± 0,5 dB)
20 Hz-20 kHz
Rapport signal sur bruit >75 dB
Linéarité < 0,1 % de distorsion harmonique totale
Données
Interface de données facultative RS232, RS485 et RS422
Connecteur de données standard Bornier
Débit de données optionnel DC-150 Kbps
Taux d'erreur sur les bits de données <1×10-9
Ethernet
Interface Ethernet 10/100 Base-T
Connecteur de données standard RJ45
Débit de données optionnel 100M%
Fermeture de contact
Interface physique Terminaux standard de l'industrie
Signal d'entrée
Signal de sortie
Toute alarme active ou passive, entrée de fermeture de contact, prend en charge TTL, RS-232/422/485 ou boutons de commutation passifs
Toute alarme active ou passive, entrée de fermeture de contact, prend en charge TTL, RS-232/422/485 ou entrée de contact relais
Optique
Longueur d'onde de l'émetteur
Puissance du couple émetteur
Sensibilité du récepteur
1310 nm ou 1550 nm
Plusieurs options sont disponibles de 4dB à -4dB
<-26 dB
Connecteurs optiques ST, FC et SC sont facultatifs
Budget de liaison
De 22 dB à 30 dB à 1310 nm ou 1550 nm
Type de fibre fibre monomode, fibre unique
Distance de transmission mode unique 100 km
Remarque : de nombreuses combinaisons de types et de niveaux de laser, ainsi que de types et de sensibilités sont possibles.
Contactez N-NET pour plus de détails
*Il est également possible de configurer l'unité comme 8 audio, 0 données ou 0 audio 8 donnée s.
Caractéristiques physiques
Tension d'entrée
CA 220/CC + 5 V
Température de fonctionnement -25°C ~ +75°C
Humidité relative 0~95% (sans condensation)
Induction EN50130-5, 1995
Fièvre des marées
Dimension
BS2011
110 mm (L) × 174 mm (P) × 47 mm (H) micrologiciel d'installation non inclus
Consommation de courant du châssis 0,75 A pour 4 canaux vidéo et 1 canal de données
