Nodo in fibra ottica all'ingrosso CATV SR1004 per rete a banda larga metropolitana HFC bidirezionale di alta
qualità
Vuoi creare una solida rete a banda larga bidirezionale HFC per aree metropolitane? Il nodo in fibra ottica CATV SR1004 è la soluzione definitiva. Progettato con tecnologia AGC
ottica avanzata e controllo CPU completo, questo nodo ottico bidirezionale per esterni garantisce prestazioni stabili e una gestione precisa del segnale. Ideale per reti a banda larga metropolitane, è dotato di un'ampia gamma AGC ottica (da +2 dBm a -9/-8/-7 dBm), backup del segnale ottico a doppio canale e linearità RF ottimizzata. Con un livello di uscita nominale di ≥108 dBμV e temperature di funzionamento da -30 ℃ a +70 ℃, è progettato per l'affidabilità in ambienti difficili.
• Controllo completo della CPU e visualizzazione dei parametri LCD | • Tecnologia AGC
ottica avanzata | • Backup del segnale ottico a doppio canale | • Linearità RF ottimizzata e amplificatore GaAs | • Ampio intervallo di temperatura di funzionamento (da -30℃ a +70℃)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Questo nodo ottico bidirezionale per esterni è perfetto per realizzare una rete a banda larga HFC bidirezionale di alta qualità per aree metropolitane.
Tomleequan
Nodo in fibra ottica CATV
Riepilogo
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

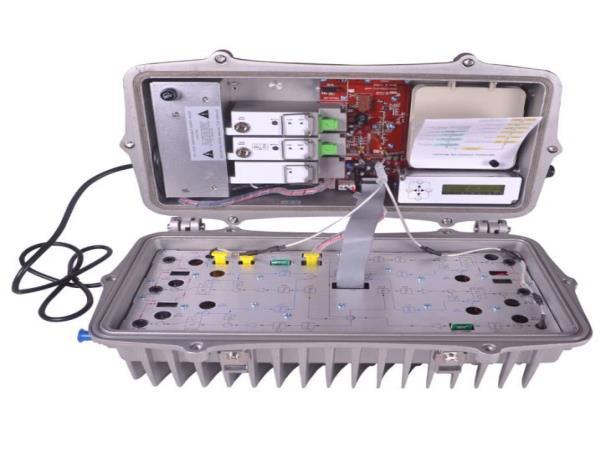

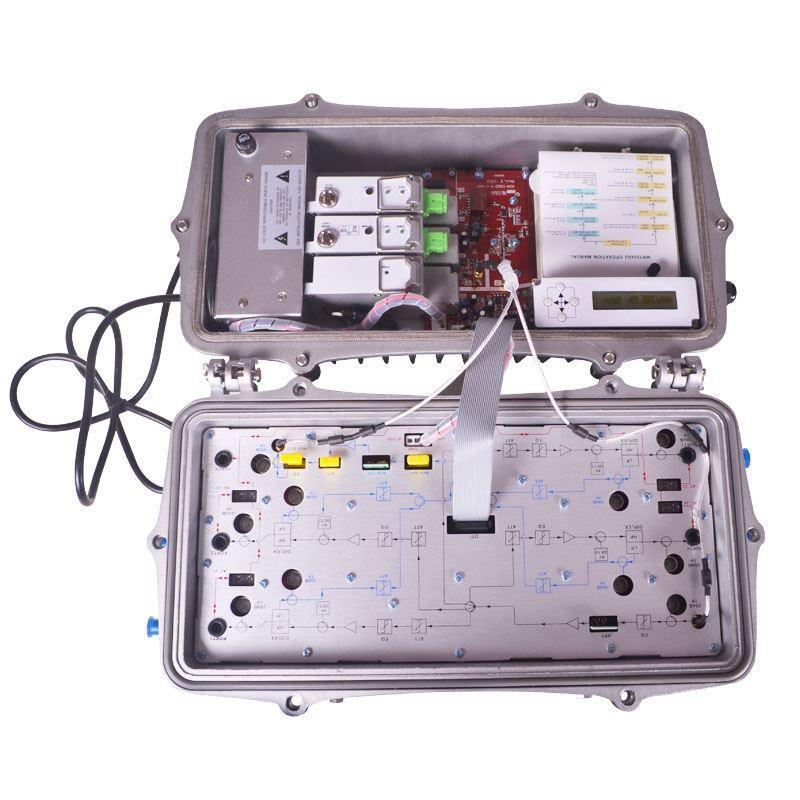

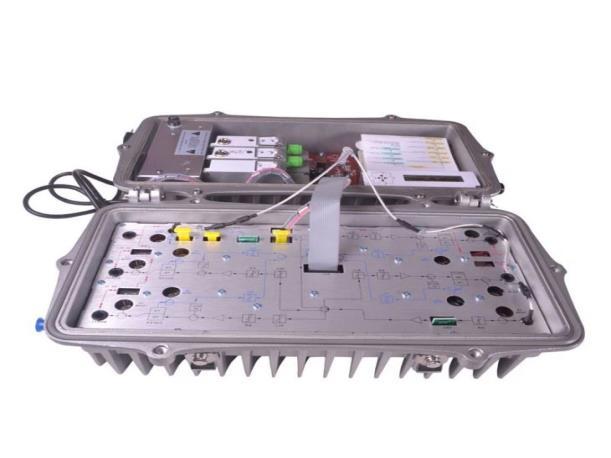

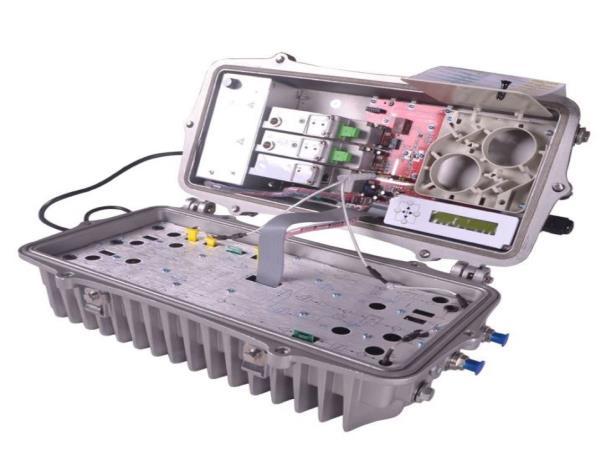

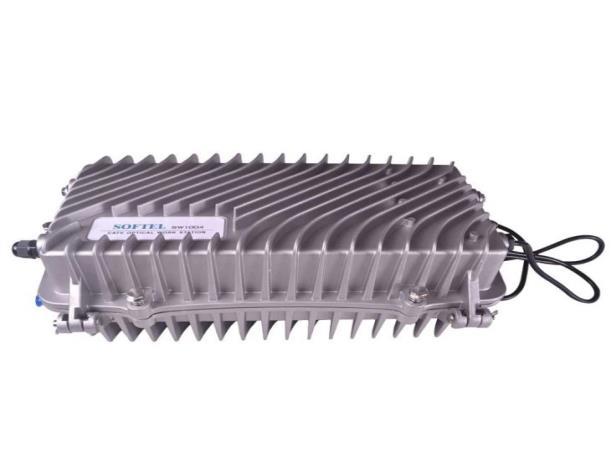

SR1004 outdoor an optical node è un'apparecchiatura di giunzione ottica bidirezionale basata su diversi anni di esperienza di ricerca di apparecchiature di trasmissione in fibra CATV HFC, sviluppata specificamente per la rete a banda larga bidirezionale dell'area metropolitana con struttura HFC. Questo nodo in fibra ottica CATV è un'ottima scelta per costruire la rete a banda larga bidirezionale dell'area metropolitana HFC di alta qualità.
Caratteristiche
1. Controllo completo della CPU sul lavoro della macchina, il display LCD visualizza i parametri, come il livello di input/output. Il funzionamento del controllo variabile è comodo e intuitivo e le prestazioni sono stabili. Ridotto un gran numero di accessori opzionali.
2. Questo nodo in fibra ottica CATV SR1004 adotta la tecnologia AGC ottica avanzata, intervallo di controllo AGC ottico: +2 dBm ～ -9/-8/-7 dBmregolabile.
3. Il ricevitore del segnale ottico a due canali si supporta a vicenda, può impostare arbitrariamente le condizioni di commutazione automatica, può anche essere impostato sulla commutazione manuale.
4. Ottimizzazione della progettazione del circuito, del processo di produzione SMT, ottimizzazione dell'intero percorso del segnale, resa più stabile nella trasmissione del segnale fotoelettronico, indice lineare RF più elevato.
5. Chip di attenuazione elettrica RF professionale regolabile, circuito di equilibrio elettrico RF regolabile, buona linearità, alta precisione.
6. Dispositivo amplificatore GaAs, raddoppiatore di potenza in uscita, alto guadagno e bassa distorsione.
7. Il percorso di ritorno adotta un chip di attenuazione elettrica RF professionale regolabile al posto dell'interruttore a tre stati.
Parametri tecnici
Articolo
Ricevi potenza ottica
Gamma di potenza ottica AGC
Perdita di ritorno ottico
Unità Nodo in fibra ottica CATV SR1004
Parte di ricezione ottica del percorso in avanti
Parametri ottici
dBm -9 ~ +2
dBm (-9dBm/-8dBm/-7dBm) (+2dBm) regolabile
dB > 45
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Lunghezza d'onda di ricezione ottica
Tipo di connettore ottico
Tipo di fibra ottica
C/N
C/CTB
C/CSO
Gamma di frequenza
Piattezza in banda
Livello di uscita nominale
Livello di uscita massimo
Perdita di ritorno in uscita
Impedenza di uscita
Lunghezza d'onda di trasmissione ottica
Tipo di laser
Potenza ottica in uscita
Tipo di connettore ottico
Gamma di frequenza
Piattezza in banda
Livello di ingresso
Tomleequan
nanome tro Da 1100 a 1600
FC/APC, SC/APC (o specificato dall'utente)
Modalità singola
Collegamento Prestazioni
dB ≥ 51
dB ≥ 65
dB ≥ 60
Parametro RF
MHz 47/85～862/1003
dB ±0,75
dBμV ≥ 108
dBμV ≥ 112
dB ≥16
Ombra 75
Percorso di ritorno Trasmissione ottica Par
Parametro ottico
nanome tro 1310±10, 1550±10 o specificato dall'utente
Laser DFB o FP
microw att 0,5, 1, 2, 3, 4
SC/APC, FC/APC
Parametro RF
MHz Da 5 a 65
dB ±0,75
dBμV 75～85
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Perdita di ritorno in ingresso dB ≥ 16
Impedenza di uscita Ombra 75
Utilizzare il laser DFB
Prestazioni generali
Utilizzare il laser FP
Tensione di alimentazione E A:CA 135~250 V/50Hz; B:CA(CC)35～90V/50Hz
Temperatura di funzionamento
di conservazione
Umidità relativa ％ Max 95% senza condensa
Consumo
