Nodo de fibra óptica CATV SR1004 para red de banda ancha metropolitana HFC bidireccional de alta calidad.
¿Busca construir una robusta red de banda ancha HFC bidireccional para áreas metropolitanas? El nodo de fibra óptica CATV SR1004 es la solución definitiva. Diseñado con tecnología AGC óptica avanzada y control total de CPU, este nodo óptico bidireccional para exteriores garantiza un rendimiento estable y una gestión precisa de la señal. Ideal para redes de banda ancha metropolitanas, ofrece un amplio rango de AGC ó ptico (de +2 dBm a -9/-8/-7 dBm), respaldo de señal óptica de doble canal y linealidad de RF optimizada. Con un nivel de salida nominal de ≥108 dBμV y temperaturas de funcionamiento de -30 °C a +70 °C, está diseñado para ofrecer fiabilidad en entornos exigentes.
• Control total de la CPU y visualización de parámetros en LCD | • Tecnología AGC óptica avanzada | • Respaldo de señal óptica de doble canal | • Linealidad de RF optimizada y amplificador de GaAs | • Amplio rango de temperatura de funcionamiento (de -30 ℃ a +70 ℃)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico:
Este nodo óptico exterior bidireccional es perfecto para construir la red de banda ancha HFC bidireccional de área metropolitana de alta calidad.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Nodo de fibra óptica CATV
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227

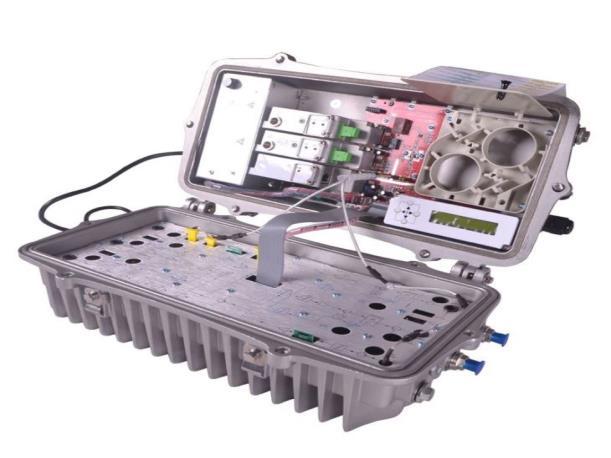

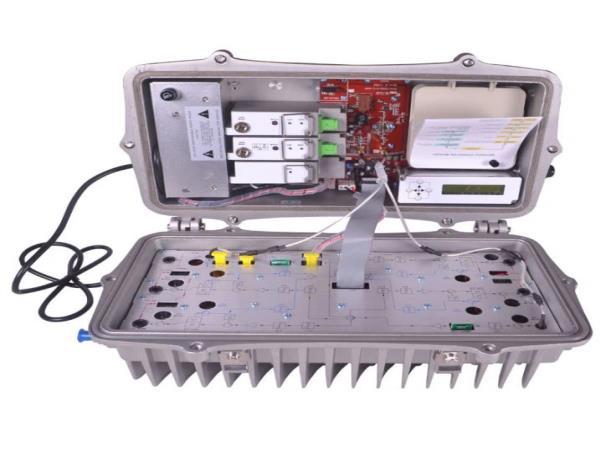

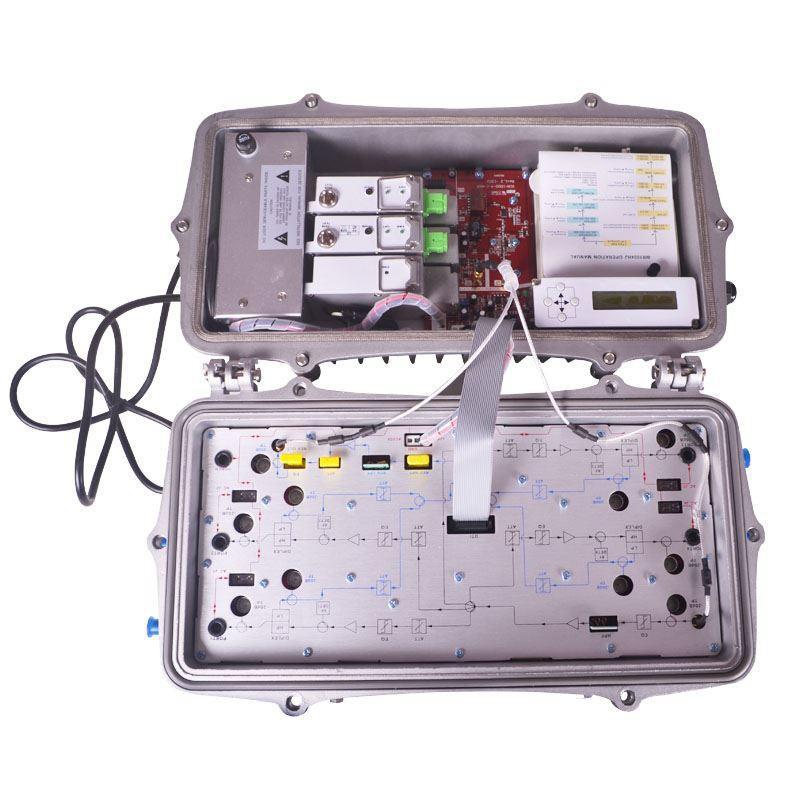

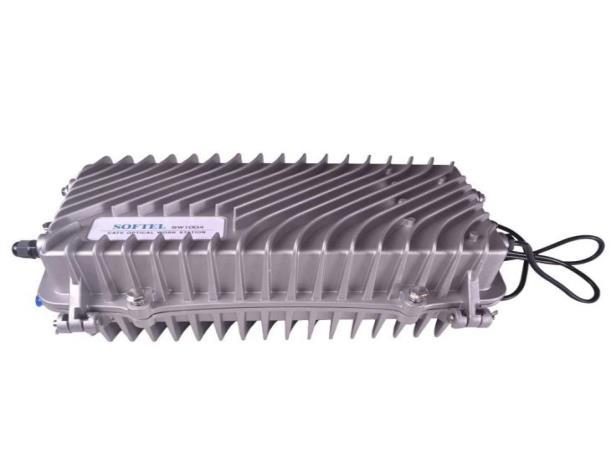

El nodo óptico para exteriores SR1004 es un equipo de conexión óptica bidireccional basado en años de investigación sobre equipos de transmisión de fibra óptica HFC para CATV, desarrollado específicamente para redes de banda ancha metropolitanas bidireccionales con estructura HFC. Este nodo de fibra óptica CATV es una excelente opción para construir redes de banda ancha metropolitanas HFC bidireccionales de alta calidad.
Características
1. Control total de la CPU para el funcionamiento de la máquina. La pantalla LCD muestra parámetros como el nivel de entrada/salida. El control variable es práctico e intuitivo, con un rendimiento estable. Se ha reducido la cantidad de accesorios opcionales.
2. Este nodo de fibra óptica CATV SR1004 adopta tecnología AGC óptica avanzada, rango de control AGC óptico: +2dBm ～ -9/-8/-7dBm ajustable.
3. El receptor de señal óptica de dos canales se respalda entre sí, puede configurar la condición de conmutación automática de forma arbitraria y también se puede configurar para conmutación manual.
4. Optimización del diseño del circuito, proceso de producción SMT, optimización de toda la ruta de la señal, hizo que la transmisión de la señal fotoelectrónica fuera más estable y el índice lineal de RF más alto.
5. Chip de atenuación ajustable eléctricamente de RF profesional, circuito de equilibrio ajustable eléctricamente de RF, buena linealidad, alta precisión.
6. Dispositivo amplificador de GaAs, salida duplicadora de potencia, alta ganancia y baja distorsión.
7. La ruta de retorno adopta un chip de atenuación ajustable eléctricamente RF profesional en lugar del interruptor de tres estados.
Parámetros técnicos
Artículo
Unidad Nodo de fibra óptica CATV SR1004
Parte receptora óptica de ruta de avance
Parámetros ópticos
Recibir potencia óptica
Rango de potencia óptica del AGC
dBm -9 ~ +2
dBm (-9dBm/-8dBm/-7dBm) (+2dBm) ajustable
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Pérdida de retorno óptica
Longitud de onda de recepción óptica
Tipo de conector óptico
Tipo de fibra óptica
C/N
C/CTB
C/CSO
dB > 45
Nuevo Méjico 1100 ~ 1600
FC/APC, SC/APC (o especificado por el usuario)
Modo único
Rendimiento del enlace
dB ≥ 51
dB ≥ 65
dB ≥ 60
Parámetro de RF
Rango de frecuencia megaher cio 47/85～862/1003
Planitud en la banda
dB ±0,75
Nivel de salida nominal dBμV ≥ 108
Nivel máximo de salida dBμV ≥ 112
Pérdida de retorno de salida dB ≥16
Impedancia de salida Ω 75
Par de transmisión óptica de ruta de retorno
Parámetros ópticos
Longitud de onda de transmisión óptica
Tipo de láser
Potencia óptica de salida
Tipo de conector óptico
Nuevo Méjico 1310±10, 1550±10 o especificado por el usuario
Láser DFB o FP
mW 0.5, 1, 2, 3, 4
SC/APC, FC/APC
Parámetro de RF
Rango de frecuencia megaher cio 5 ~ 65
Planitud en la banda dB ±0,75
