Nodo ottico HFC da esterno a 4 uscite all'ingrosso con percorso di ritorno per reti CATV
Hai problemi di degradazione del segnale nelle reti CATV esterne? L'HFC Optical Node SR814/SR814R offre una trasmissione del segnale ad alte prestazioni con un amplificatore GaAs, un tubo di conversione fotoelettrica PIN ad alta risposta e un design del circuito SMT ottimizzato. Progettato per un intervallo di frequenza di 5-862 MHz, garantisce un funzionamento stabile a temperature estreme (da -40 °C a 60 °C) e offre prestazioni AGC per livelli di output costanti. Ideale per le distribuzioni di reti CATV esterne, supporta la fibra monomodale e offre un display LCD per un funzionamento intuitivo.
• Amplificatore GaAs per alto guadagno e bassa distorsione | • Prestazioni AGC (da -9 a +2 dBm) | • Display LCD per un facile monitoraggio | • Compatibilità con fibra monomodale | • Progettato per condizioni esterne estreme
Ricevitore ottico esterno a 4 uscite con percorso di ritorno 5-862 MHz modalità singola
Nodo ottico HFC
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:

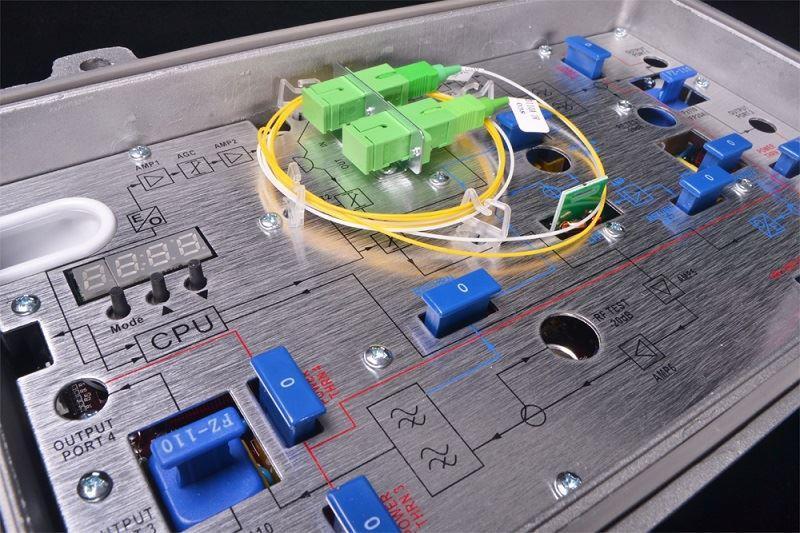

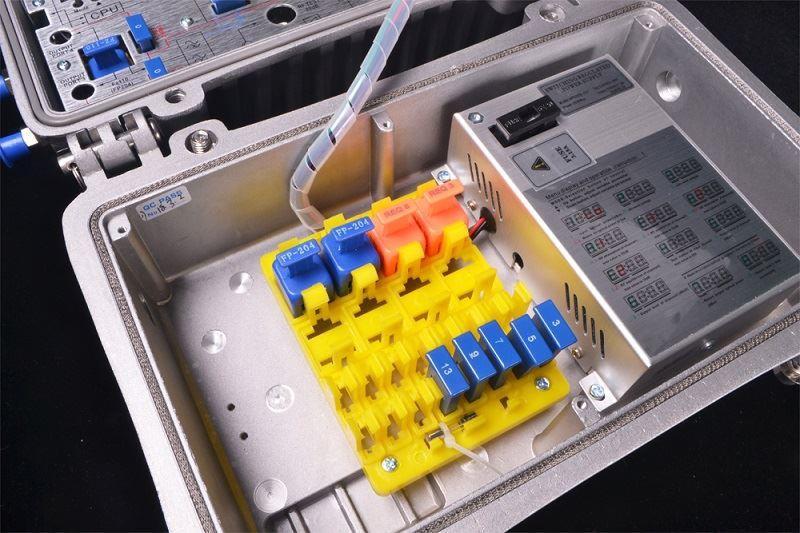

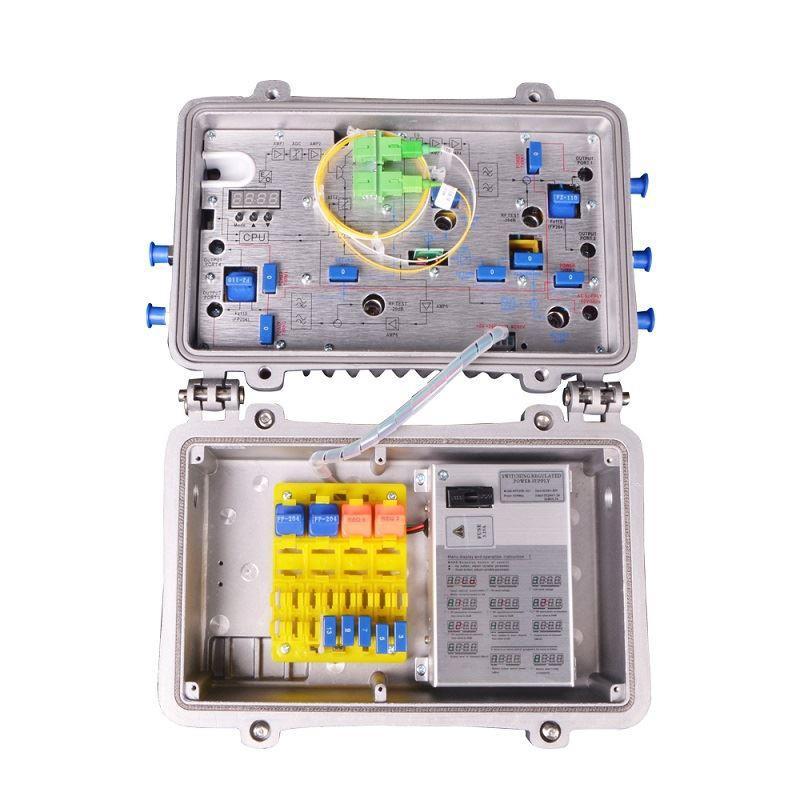

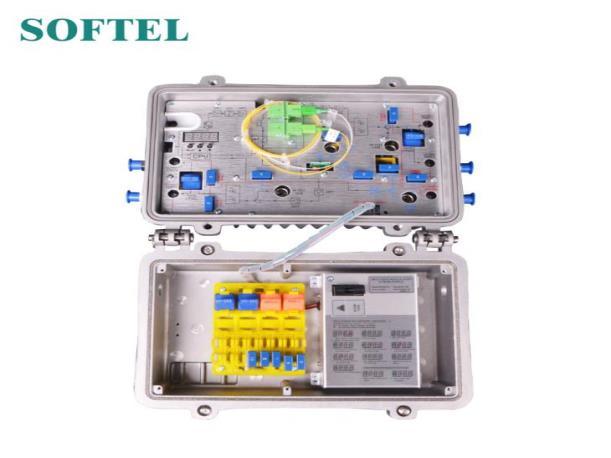

SR814/SR814R è un nodo ottico HFC outdoor a quattro vie di alta qualità. È l'apparecchiatura principale per costruire la rete CATV.
Caratteristiche delle prestazioni
Tubo di conversione fotoelettrica PIN ad alta risposta.
Progettazione del circuito ottimizzata, produzione del processo SMT, percorso del segnale ottimizzato, rendono il trasmissione più fluida del segnale fotoelettrico.
Chip specializzato per l'attenuazione RF, con buona attenuazione RF ed equilibrio lineare, elevata precisione.
Dispositivo amplificatore GaAs, doppia potenza di uscita, con elevato guadagno e bassa distorsione.
Apparecchiatura di controllo del microcomputer a chip singolo (SCM) funzionante, display LCD che visualizza i parametri, praticità e funzionamento intuitivo, nonché prestazioni stabili.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Eccellenti prestazioni AGC, quando l'intervallo di potenza ottica in ingresso è 9～＋2dBm, l'uscita
il livello rimane invariato, CTB e CSO sostanzialmente invariati.
Interfaccia di comunicazione dati riservata, può connettersi con la gestione di rete di classe Ⅱ
risponditore, accesso al sistema di gestione della rete.
Il percorso di ritorno può selezionare la modalità burst per ridurre drasticamente la convergenza del rumore e notevolmente
aumentare la qualità e l'affidabilità del funzionamento della rete.
Parametro
Articolo Unità
Parte ricevente ottica avanzata
Parametri ottici
Nodo ottico HFC (SR814/SR814R)
Ricevi potenza ottica dBm
Proponi intervallo di utilizzo dBm
-9 ~ +2
-3 ~ +1
Perdita di ritorno dB >45
Lunghezza d'onda ottica nanometro
Da 1100 a 1600
Tipo di connettore FC/APC, SC/APC o OEM
Tipo di fibra
Modalità singola
Prestazioni del collegamento
C/N dB ≥ 51 (ingresso -2dBm)
C/CTB dB ≥ 69
C/CSO dB ≥ 60
Prestazioni RF
Gamma di frequenza MHz
Da 45/87 a 750/862
Piattezza in banda dB ±0,75
Livello di uscita nominale dBμV ≥ 108
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Livello di uscita massimo dBμV ≥ 112
Perdita di ritorno in uscita dB
≥16 (45-550 MHz)/ ≥14 (550-862 MHz)
Impedenza di uscita Ombra 75
Gamma di controlloelettronico
EQ dB 0～10
Controllo elettronico Gamma ATT dBμV 0～20
Parametro di prestazione di trasmissione del ritorno
Parametro ottico
Lunghezza d'onda di trasmissione ottica nanometro 1310±10
Tipo di laser Laser FP o DFB
Potenza ottica in uscita dBm 1 ~ 3
Tipo di connettore FC/APC SC/APC
Parametro RF
Gamma di frequenza MHz 5 ~ 30/65
Piattezza in banda dB ±1
Livello di ingresso dBμV 90 ~ 98
Impedenza di uscita Ombra 75
National Public Radio, Radio Pubblica dB ≥10(NPR≥30 dB)
Parametro generale
Tensione di alimentazione E A:CA 135~250;B:CA 35~90 (50Hz)
Temperatura di esercizio -40~60
Temperatura di conservazione -50 ~ +70
Umidità relativa %
Max 95% senza condensa
Consumo VA ≤ 40
