Manufaktur Großhandel Outdoor 4 Ausgänge HFC Optischer
Knoten mit Rückweg für CATV-Netzwerke
Haben Sie Probleme mit Signalverschlechterungen in CATV-Außennetzen? Der HFC
Optical Node SR814/SR814R bietet leistungsstarke Signalübertragung mit einem
GaAs-Verstärker, einer hochempfindlichen PIN-Fotoröhre und einem optimierten
SMT-Schaltungsdesign. Ausgelegt für den Frequenzbereich von 5–862 MHz gewährleistet
er einen stabilen Betrieb bei extremen Temperaturen (-40 °C bis 60 °C) und verfügt über
AGC-Leistung für konstante Ausgangspegel. Er ist ideal für CATV-Außennetze, unterstützt
Singlemode-Glasfasern und bietet ein LCD-Display für eine intuitive Bedienung.
• GaAs-Verstärker für hohe Verstärkung und geringe Verzerrung | • AGC-Leistung (-9 bis +2 dBm) | • LCD-Display für einfache Überwachung | • Kompatibilität mit
Singlemode-Glasfasern | • Für extreme Außenbedingungen konzipiert

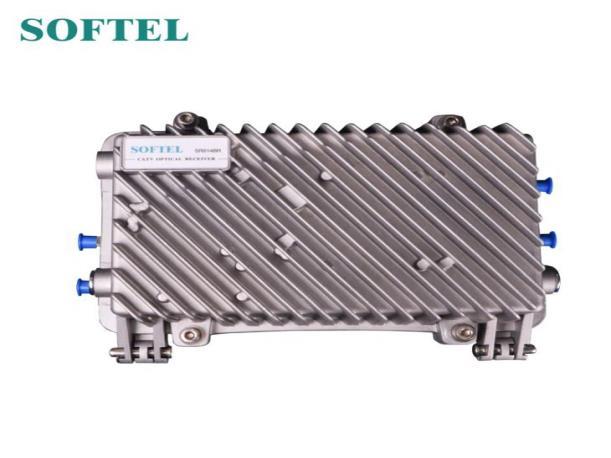

Optischer Empfänger für den Außenbereich mit 4 Ausgängen und Rückweg, 5–862 MHz, Singlemode
Optischer HFC-Knoten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

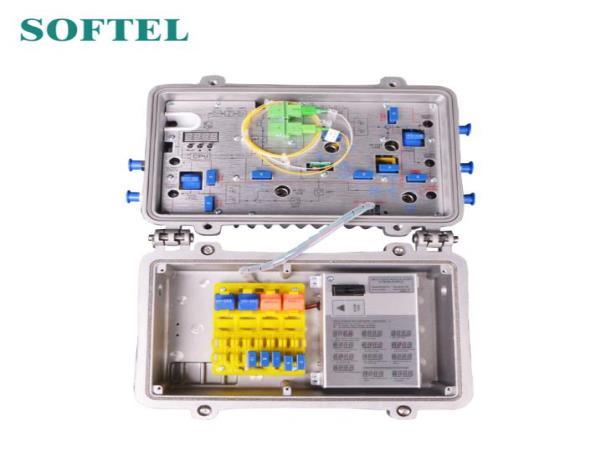

SR814/SR814R ist ein hochwertiger vierfacher optischer HFC-Knoten für den Außenbereich. Er ist das Hauptgerät zum Aufbau des CATV-Netzwerks.
Leistungsmerkmale
Hochempfindliche PIN-Fotoelektronische Konvertierungsröhre.
Optimiertes Schaltungsdesign, SMT-Prozessproduktion, optimierter Signalweg, machen die Reibungslosere Übertragung des fotoelektrischen Signals.
Spezialisierter HF-Dämpfungschip mit guter HF-Dämpfung und linearemGleichgewicht, hohe Genauigkeit.
GaAs-Verstärkergerät mit doppelter Leistungsabgabe, hoher Verstärkung und geringer Verzerrung.
Single Chip Microcomputer (SCM) Steuergerät funktioniert, LCD-Anzeige der Parameter, Komfort und intuitive Bedienung sowie stabile Leistung.
Hervorragende AGC-Leistung, wenn der optische Eingangsleistungsbereich 9～＋2dBm beträgt, der Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Niveau bleibt unverändert, CTB und CSO imWesentlichen unverändert.
Reservierte Datenkommunikationsschnittstelle, kann mit Netzwerkmanagement der Klasse II verbunden werden
Responder, Zugriff auf das Netzwerkverwaltungssystem.
Der Rückweg kann den Burst-Modus wählen, um die Rauschkonvergenz stark zu verringern und stark
Erhöhen Sie die Qualität und Zuverlässigkeit des Netzwerkbetriebs.
Parameter
Artikel Einheit
Vorwärts optischer Empfangsteil
Optische Parameter
Optischer HFC-Knoten (SR814/SR814R)
Optische Leistung empfangen dBm -9 ~ +2
Anwendungsbereich vorschlagen dBm -3 ~ +1
Rückflussdämpfung dB >45
Optische Wellenlänge nm 1100 ~ 1600
Steckertyp FC/APC, SC/APC oder OEM
Fasertyp Einzelmodus
Link-Leistung
C/N
C/CTB
C/CSO
≥ 51 (-2 dBm Eingang)
69
60
HF-Leistung
Frequenzbereich MHz 45/87 ~ 750/862
Flachheit im Band dB ±0,75
Nennausgangspegel dBμV ≥ 108
Maximaler Ausgangspegel dBμV ≥ 112
Ausgangsrückflussdämpfung dB ≥16 (45–550 MHz)/ ≥14
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ausgangsimpedanz
Elektronischer Steuerungs-EQ-Bereich
Elektronische Steuerung
～10
～20
Parameter für die Übertragungsleistung zurückgeben
Optische Parameter
Optische Übertragungswellenlänge nm 1310 ± 10
Lasertyp FP- oder DFB-Laser
Optische Ausgangsleistung dBm 1 ~ 3
Steckertyp FC/APC SC/APC
HF-Parameter
Frequenzbereich
Flachheit im Band
Eingangspegel
Versorgungsspannung V
Allgemeine Parameter
5 ~ 30/65
(NPR ≥30 dB)
A: Wechselstrom 135–250; B: Wechselstrom 35–90 (50 Hz)
Betriebstemperatur -40 bis 60 °C
Lagertemperatur -50 ~ +70
Relative Luftfeuchtigkeit % Max. 95 % keine Kondensation
Verbrauch VA ≤ 40 Dimension mm
