optique HFC extérieur 4 sorties avec chemin de retour pour réseaux CATV
Vous rencontrez des difficultés avec la dégradation du signal sur les réseaux CATV exté rieurs ? Le nœud optique HFC SR814/SR814R offre une transmission de signal haute performance grâce à un amplificateur GaAs, un tube de conversion photoélectrique PIN haute réactivité et un circuit CMS optimisé. Conçu pour la gamme de fréquences de 5 à 862 MHz, il assure un fonctionnement stable à des températures extrêmes (-40 °C à 60 ° C) et offre des performances AGC pour des niveaux de sortie constants. Idéal pour les d éploiements de réseaux CATV extérieurs, il prend en charge la fibre monomode et dispose d'un écran LCD pour une utilisation intuitive.
• Amplificateur GaAs pour un gain élevé et une faible distorsion | • Performances AGC (-9 à +2 dBm) | • Écran LCD pour une surveillance facile | • Compatibilité fibre monomode | • Conçu pour les conditions extérieures extrêmes
Récepteur optique extérieur 4 sorties avec voie de retour 5-862 MHz monomode
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :

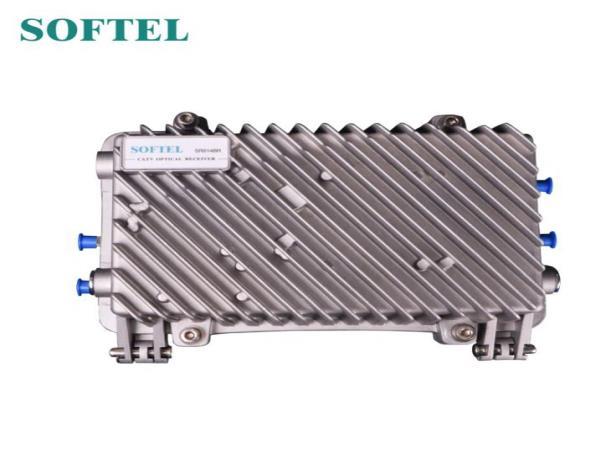

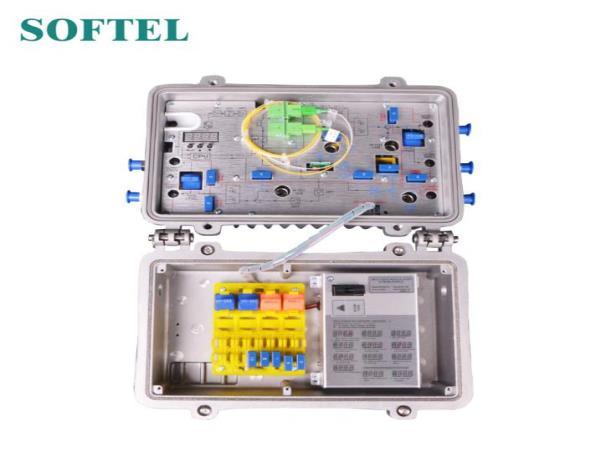

Le SR814/SR814R est un nœud optique HFC extérieur à quatre voies de haute qualité. Il constitue l'équipement principal pour la construction d'un réseau CATV.
Caractéristiques de performance
Tube de conversion photoélectrique PIN à haute réponse.
Conception de circuit optimisée, production de processus SMT, chemin de signal optimisé, font de transmission du signal photoélectrique plus fluide.
Puce d'atténuation RF spécialisée, avec une bonne atténuation RF et un équilibre linéaire, haute précision.
Dispositif amplificateur GaAs, puissance de sortie double, avec gain élevé et faible distorsion.

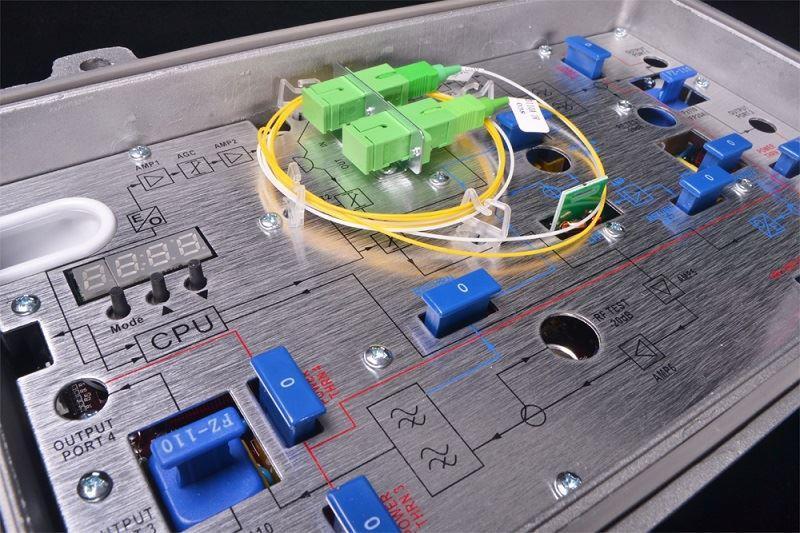

Équipement de contrôle de micro-ordinateur à puce unique (SCM) en fonctionnement, affichage LCD des paramètres, commodité et fonctionnement intuitif, et performances stables.
Contact : Tomleequan E-mail : sales@fmuser.com
Contact : Tomleequan E-mail :
Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est de 9～＋2dBm, la sortie
le niveau reste inchangé, le CTB et le CSO sont pratiquement inchangés.
Interface de communication de données réservée, peut se connecter à la gestion de réseau de classe Ⅱ
répondeur, accès au système de gestion du réseau.
Le chemin de retour peut sélectionner le mode rafale pour réduire considérablement la convergence du bruit et
améliorer la qualité et la fiabilité du fonctionnement du réseau.
Paramètre
Article Unité
Partie réceptrice optique avant
Paramètres optiques
Nœud optique HFC (SR814/SR814R)
Recevoir la puissance optique dBm -9 ~ +2
Proposer une gamme d'utilisation
-3 ~ +1
Perte de retour dB >45
Longueur d'onde optique nm
Type de connecteur
Type de fibre
C/N
1100 ~ 1600
FC/APC, SC/APC ou OEM
Mode unique
Performances des liens
51 （-2
en entrée） C/CTB
69 C/CSO
Performances RF
Gamme de fréquences
Planéité de la bande
60
45/87 ~ 750/862
Niveau de sortie nominal dBμV ≥ 108
Contact : Tomleequan E-mail : sales@fmuser.com
Niveau de sortie maximal dBμV ≥ 112
Perte de retour de sortie
≥16(45-550MHz)/ ≥14(550-862MHz)
Impédance de sortie Ω 75
Plage d'égalisation à commande électronique
Gamme ATT à commande électronique
0 à 10
0～20
Paramètre de performance de transmission de retour
Paramètre optique
Longueur d'onde de transmission optique nm 1310±10
Type de laser Laser FP ou DFB
Puissance optique de sortie dBm 1 ~ 3
Type de connecteur FC/APC SC/APC
Paramètre RF
Gamme de fréquences MHz 5 ~ 30/65
Planéité de la bande
Niveau d'entrée
Impédance de sortie
Radio Nationale Publique
90 ~ 98
≥10(NPR≥30 dB)
Paramètre général
Tension d'alimentation V A : CA 135 ~ 250 ; B : CA 35 ~ 90 (50 Hz)
Température de fonctionnement -40~60
Température de stockage -50 ~ +70
Humidité relative %
Max 95% sans condensation
Consommation Virginie ≤ 40
