Manufactory Atacado Outdoor 4 Saídas HFC Nó Óptico com Caminho de Retorno para Redes CATV
Lutando contra degradação de sinal em redes CATV externas? O HFC Optical Node SR814/SR814R oferece transmissão de sinal de alto desempenho com um amplificador GaAs, tubo de conversão fotoelétrico PIN de alta resposta e design de circuito SMT otimizado. Projetado para faixa de frequência de 5-862 MHz, ele garante operação estável em temperaturas extremas (-40 °C a 60 °C) e apresenta desempenho AGC para níveis de saída consistentes. Ideal para implantações de rede CATV externa, ele suporta fibra monomodo e oferece display LCD para operação intuitiva.
• Amplificador GaAs para alto ganho e baixa distorção | • Desempenho AGC (-9 a +2dBm) | • Display LCD para fácil monitoramento | • Compatibilidade de fibra monomodo | • Projetado para condições externas extremas
Receptor óptico externo de 4 saídas com caminho de retorno 5-862 MHz modo único
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

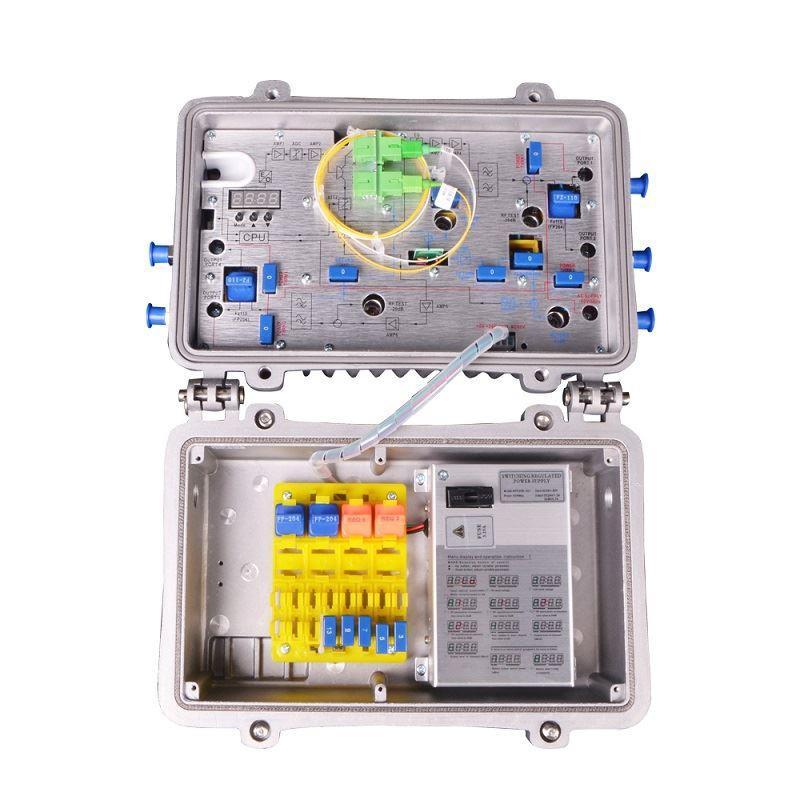

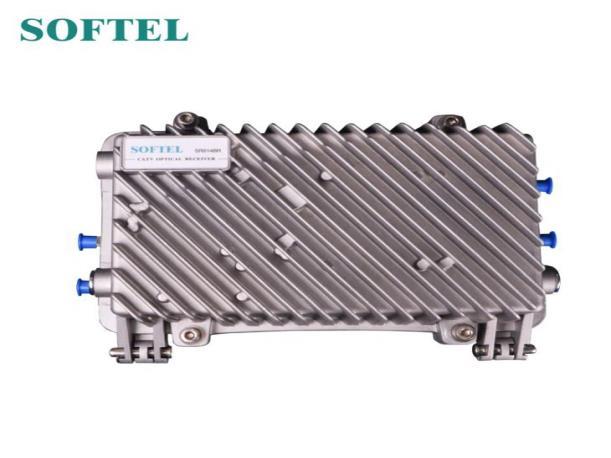

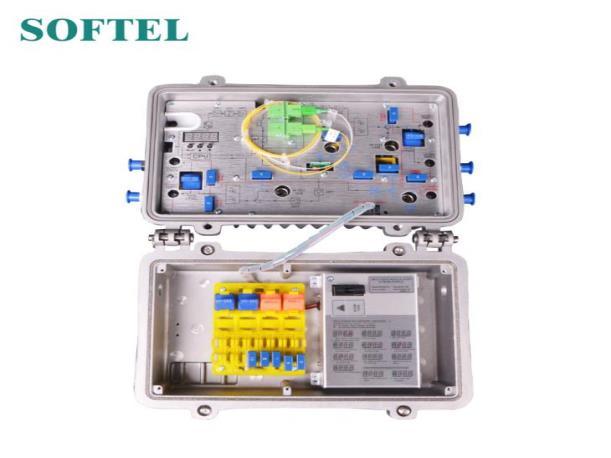

SR814/SR814R é um nó óptico HFC externo de quatro vias de alta qualidade. É o equipamento principal para construir a rede CATV.
Características de desempenho
Tubo de conversão fotoelétrico PIN de alta resposta.
Projeto de circuito otimizado, produção de processo SMT, caminho de sinal otimizado, tornam o transmissão do sinal fotoelétrico mais suave.
Chip de atenuação de RF especializado, com boa atenuação de RF e equilíbrio linear, alta precisão.
Dispositivo amplificador GaAs, potência de saída dupla, com alto ganho e baixa distorção.

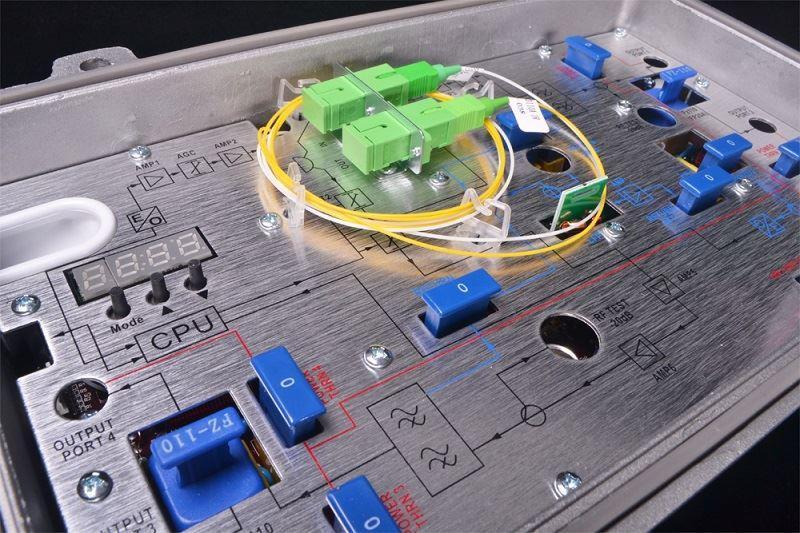

Equipamento de controle de microcomputador de chip único (SCM) funcionando, display LCD dos parâmetros, conveniência e operação intuitiva e desempenho estável.
Excelente desempenho AGC, quando a faixa de potência óptica de entrada é 9～＋2dBm, a saída
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
nível permanece inalterado, CTB e CSO basicamente inalterados.
Interface de comunicação de dados reservada, pode se conectar com gerenciamento de rede de classe II respondedor, acesso ao sistema de gerenciamento de rede.
O caminho de retorno pode selecionar o modo burst para diminuir drasticamente a convergência de ruído e muito aumentar a qualidade e a confiabilidade da operação da rede.
Parâmetro
Item Unidade
Parte de recepção óptica avançada
Parâmetros Ópticos
Nó Óptico HFC (SR814/SR814R)
Receber potência óptica dBm -9 ~ +2
Propor intervalo de uso dBm -3 ~ +1
Perda de Retorno dB >45
Comprimento de onda óptico nm 1100 ~ 1600
Tipo de conector FC/APC, SC/APC ou OEM
Tipo de fibra Modo Único
Desempenho do Link
C/N dB ≥ 51 （entrada de -2dBm）
C/CTB dB ≥ 69
C/CSO dB ≥ 60
Desempenho de RF
Faixa de frequência MHz 45/87 ~ 750/862
Planicidade na Banda dB ±0,75
Nível de saída nominal dBμV ≥ 108
Nível máximo de saída dBμV ≥ 112
Perda de retorno de saída dB ≥16(45-550MHz)/
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail:
≥14(550-862MHz)
Impedância de saída Ω 75
Faixa de equalização de controle eletrônico
Faixa de controle eletrônico
0～10
～20
Retornar parâmetro de desempenho de transmissão
Parâmetro Óptico
Comprimento de onda de transmissão óptica nm 1310±10
Tipo de laser Laser FP ou DFB
Potência óptica de saída dBm 1 ~ 3
Tipo de conector FC/APC SC/APC
Parâmetro RF
Faixa de frequência
Planicidade na Banda
Nível de entrada
Impedância de saída
Tensão de alimentação V
Parâmetro Geral
5 ~ 30/65
~ 98
≥10(NPR≥30 dB)
A: CA 135~250;B: CA 35~90 (50Hz)
Temperatura de operação -40~60
Temperatura de armazenamento -50 ~ +70
Humidade relativa % Máx. 95% sem condensação
Consumo VA ≤ 40
Dimensão milímetros 340(C)×220(L)×140(A)
