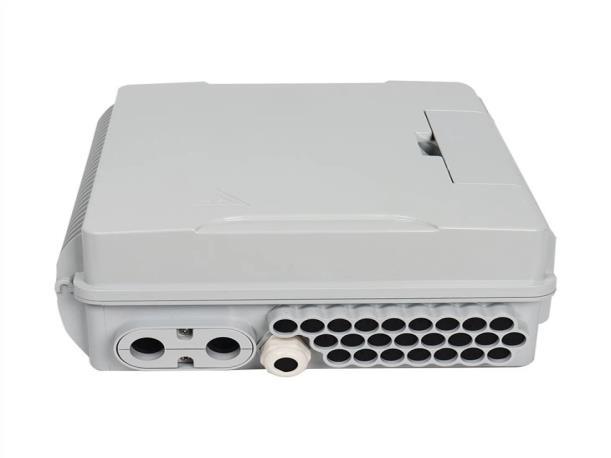

Boîtier de distribution FTTH 24 cœurs, vente en gros, pour ré
seaux fibre optique inté
rieurs et exté
rieurs
Vous recherchez une solution fiable pour gérer les connexions fibre optique sur les ré seaux FTTx ? Le boîtier de distribution FTTH 24 cœurs offre un boîtier robuste et tout-en-un pour l'épissure, la répartition et la distribution des fibres. Fabriqué en PC+ABS, il assure une protection IP66 contre l'eau, la poussière et le vieillissement, ce qui le rend idéal pour les installations intérieures comme extérieures. Grâce à ses fonctionnalités telles que les panneaux de distribution rabattables, les cassettes d'adaptateur SC et les options de montage mural ou sur poteau, ce boîtier simplifie la maintenance et améliore la fiabilité du réseau. Ses principaux indicateurs de performance incluent une perte d'insertion ≤ 0,2 dB, une perte de retour UPC ≥ 50 dB et une durée de vie supérieure à 1 000 insertions.
• Structure entièrement fermée | • Protection IP66 | • Panneau de distribution rabattable | • Montage mural ou sur poteau | • Perte d'insertion ≤ 0,2 dB
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Il s'agit d'un boîtier terminal à 24 conducteurs pour solution FTTH
Boîte de distribution 24 fils ftth
Présentation de la production

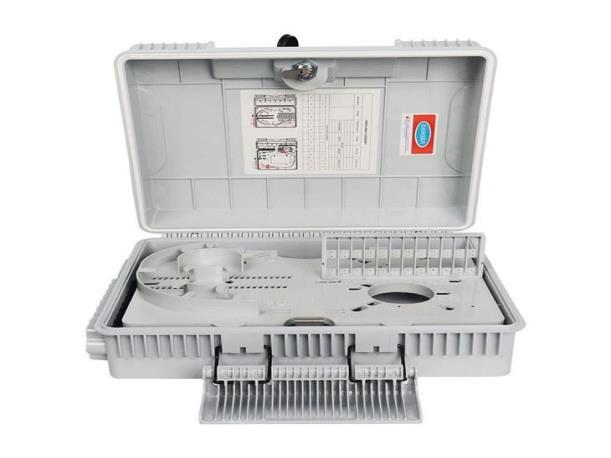

Le boîtier de distribution FTTH à 24 conducteurs sert de point de terminaison pour le câble d'alimentation et la connexion au câble de dérivation d'un système de communication FTTx. Il permet l'épissure, la division et la distribution des fibres, tout en assurant une protection et une gestion optimales du réseau FTTx.
Contact : Tomleequan E-mail :

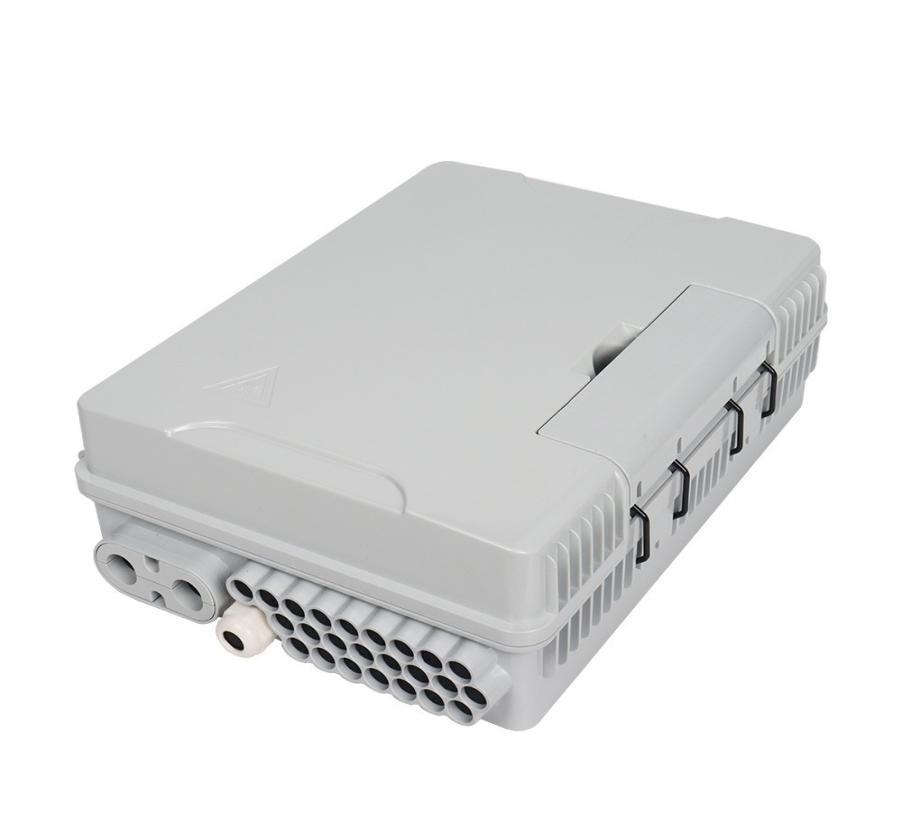

Caractéristiques du boîtier de distribution 24 fils ftth
1、 Structure totalement fermée.
2. Matériau : PC + ABS , résistant à l'humidité , à l'eau , à la poussière , anti-vieillissement, niveau de protection jusqu'à IP66 .
3、 Serrage pour câble d'alimentation et câble de dérivation, épissure de fibre, fixation, stockage, distribution...etc tout en un.
4. Les câbles , les pigtails et les cordons de raccordement circulent sur leur propre chemin sans se perturber, installation d'adaptateur SC de type cassette, maintenance facile.
5. Le panneau de distribution peut être relevé, le câble d'alimentation peut être placé de manière à être joint en coupelle, facile à entretenir et à installer.
6、 L'armoire peut être installée au mur ou sur poteau, adaptée aux utilisations intérieures et extérieures.
Spécification
1. Exigence environnementale
Température de fonctionnement : -40℃ ～ +85℃
Humidité relative ： ≤85% （ +30℃ ）
Pression atmosphérique ： 70KPa ～ 106Kpa
2 、 Fiche technique principale
Perte d'insertion ： ≤ 0,2 dB
Perte de retour UPC ： ≥ 50 dB
Perte de retour APC ： ≥ 60 dB
Durée de vie d'insertion et d'extraction ：＞ 1000 fois
3 、 Fiche technique anti-tonnerre
Le dispositif de mise à la terre est isolé avec l'armoire, la résistance d'isolement est inférieure à 2x10000MΩ/500V （ DC ）；
IR≥2x10000MΩ/500V
La tension de tenue entre le dispositif de mise à la terre et l'armoire n'est pas inférieure à 3000 V ( CC ) / min, sans perforation , sans contournement ; U≥3000 V
4. Tableau de configuration
Modèle
FTTX-PT-S24

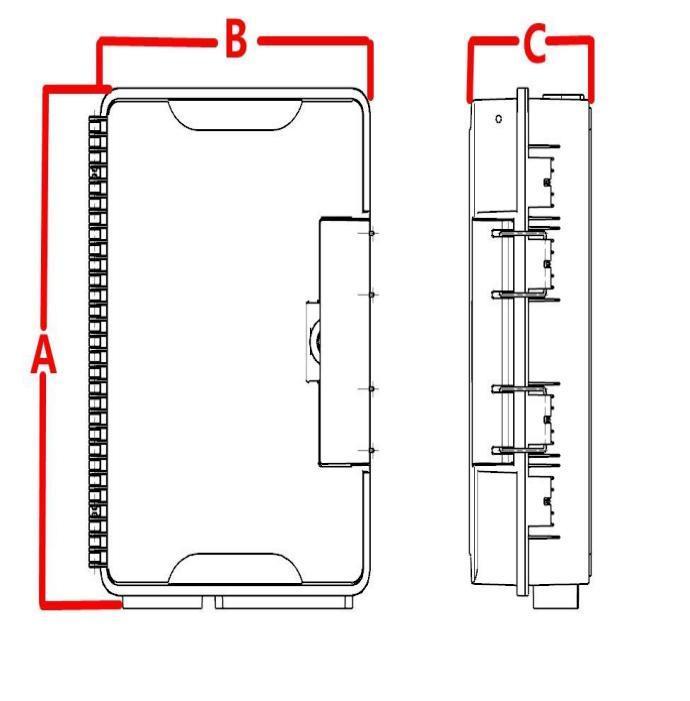

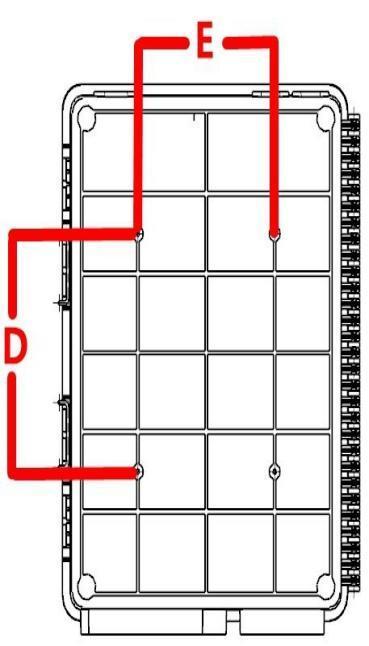

Description Taille Capacité maximale Taille de l'installation Téléphériques
A*B*C(mm) SC LC PLC D*E (mm)
Terminal d'accès à la fibre optique 340*250*110 24 48 1 x 1:16/ 3 x 1:8 145*120 Câble coupé/non coupé
: Tomleequan E-mail :
Téléphériques

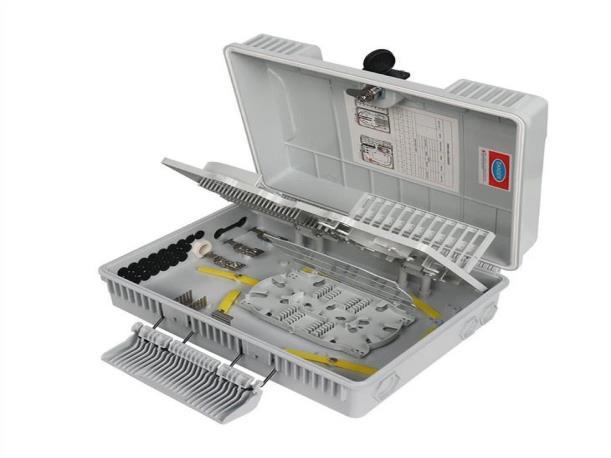

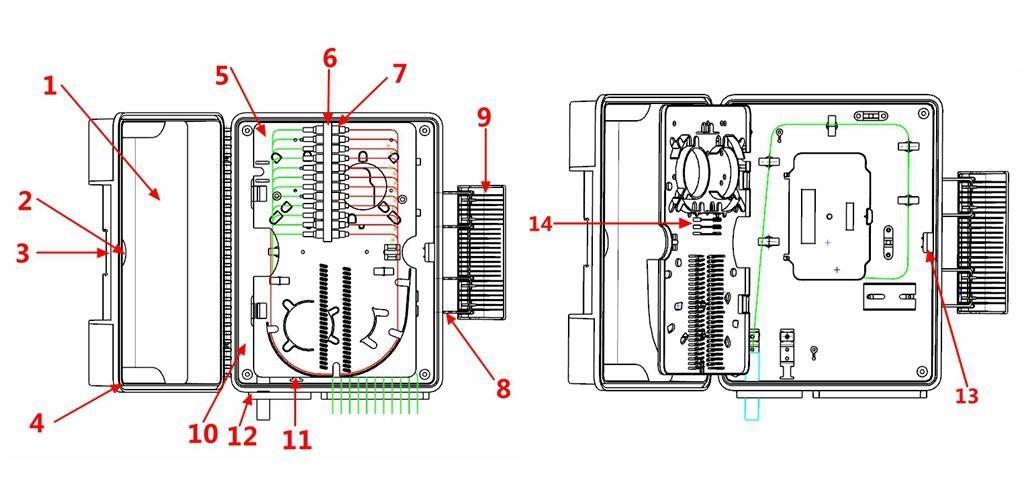

1.Couvercle 2.Verrouillage du manteau 3. Verro uillag e 4. Joint d'étanchéité
8. Support de joint de verrouillage du couvercle
Installation

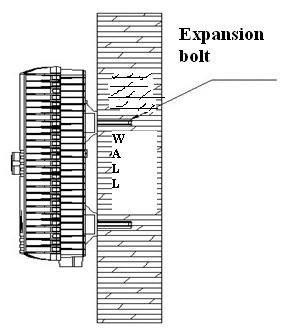

1. Installation murale
9. Clip de verrouillage du couvercle
10.Ba se 11. Couche de monticule renforcée par câble
5.Plaque à rabat d'épissure 6. Support d'adaptateur 7. Adaptateur
12. Entrée de câble 13. Panneau de verrouillage 14. Position de montage de l'API
Percez 4 trous sur le mur en fonction de la taille du tableau 1 , placez le boulon d'expansion Φ7,5*40 , placez la boîte pour faire correspondre les trous et utilisez le boulon pour fixer 。 (Photo de gauche)

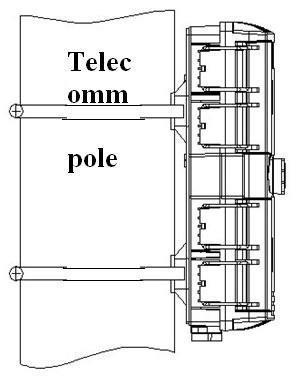

2. Installation sur poteau
Fixez 1 jeu d'anneaux de poteau faciles au poteau de télécommunication. （ Photo de droite ）
