Caixa de distribuição de 24 núcleos de atacado de fábrica FTTH
para redes de fibra óptica internas e externas
Procurando uma solução confiável para gerenciar conexões de fibra óptica em redes FTTx? A caixa de distribuição FTTH de 24 núcleos oferece um gabinete robusto e completo para emenda, divisão e distribuição de fibras. Construído com material PC+ABS, ele garante proteção IP66 contra água, poeira e envelhecimento, tornando-o ideal para instalações internas e externas. Com recursos como painéis de distribuição flip-up, cassetes adaptadores SC e opções de montagem em parede ou poste, esta caixa simplifica a manutenção e aumenta a confiabilidade da rede. As principais métricas de desempenho incluem perda de inserção ≤0,2dB, perda de retorno UPC ≥50dB e uma vida útil de >1000 inserções.
• Estrutura totalmente fechada | • Proteção IP66 | • Painel de distribuição flip-up | • Montagem em parede ou poste | • Perda de inserção ≤0,2dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

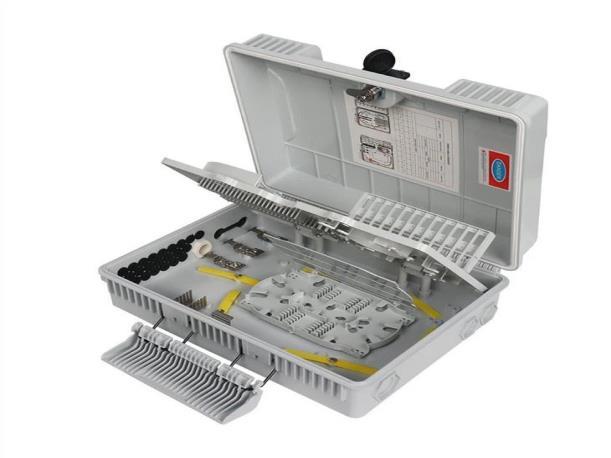

Esta é uma caixa de terminais de 24 núcleos para solução FTTH

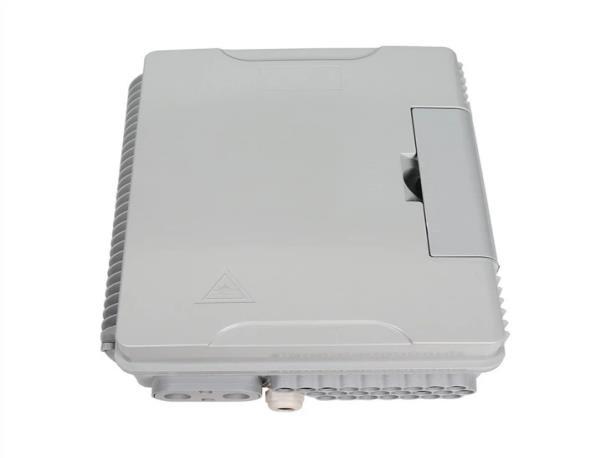

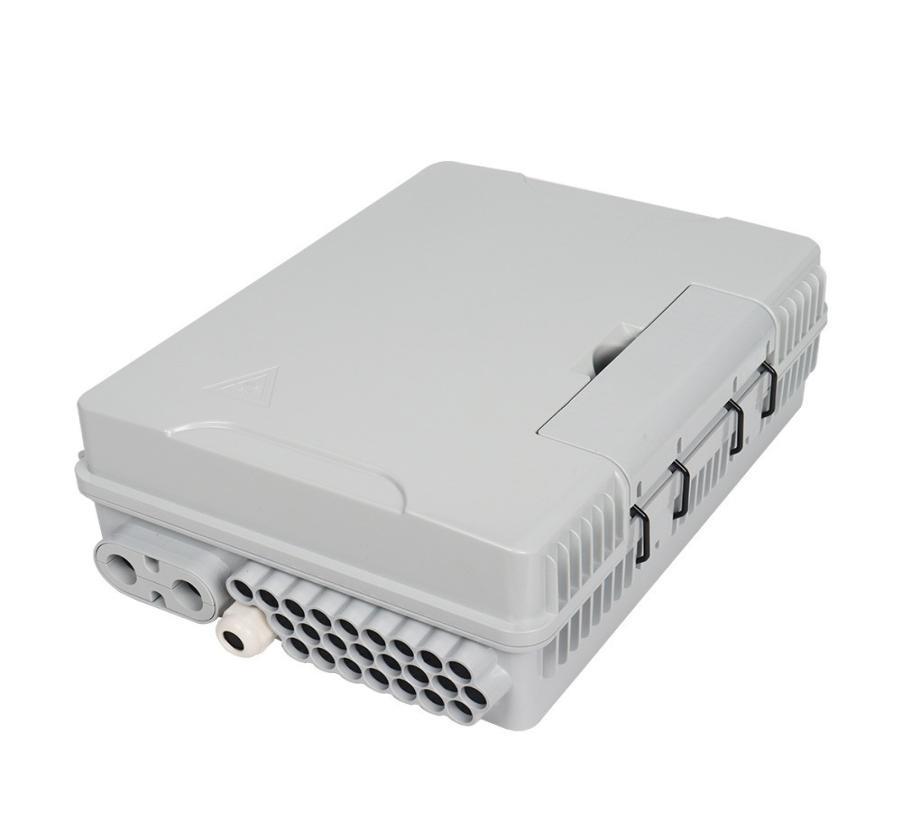

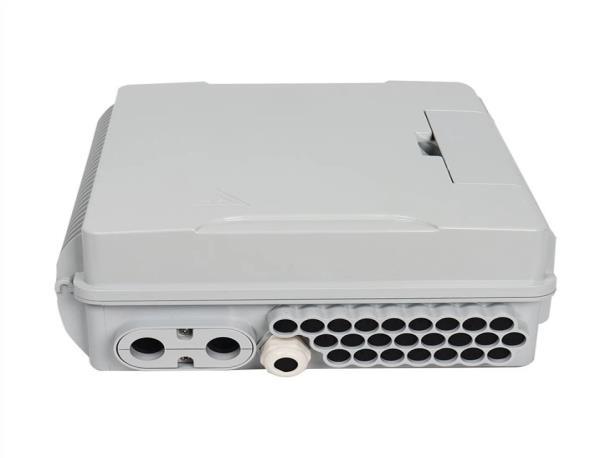

Caixa de distribuição de 24 núcleos ftth
Introdução à produção
A caixa de distribuição de 24 núcleos ftth é usada como um ponto de terminação para o cabo alimentador para conectar com o cabo drop no sistema de rede de comunicação FTTx. A emenda, divisão e distribuição da fibra podem ser feitas nesta caixa e, enquanto isso, ela fornece proteção e gerenciamento sólidos para a construção da rede FTTx.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Características da caixa de distribuição de 24 núcleos ftth
1、 Estrutura totalmente fechada.
2、 Material: PC+ABS , à prova de umidade , à prova d'água , à prova de poeira , antienvelhecimento, nível de proteção de até IP66 .
3、 Fixação para cabo alimentador e cabo de queda, emenda de fibra, fixação, armazenamento, distribuição...etc., tudo em um.

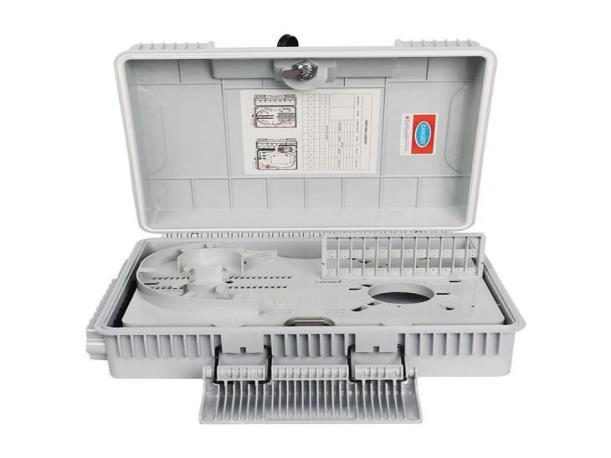

4、 Cabos , rabichos e cabos de conexão passam por seu próprio caminho sem atrapalhar uns aos outros, instalação do adaptador SC tipo cassete, fácil manutenção.
5、 O painel de distribuição pode ser virado para cima, o cabo de alimentação pode ser colocado em uma junta de copo, fácil para manutenção e instalação.
6、 O gabinete pode ser instalado na parede ou em poste, adequado para uso interno e externo.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Especificação
1 、 Requisito ambiental
Tomleequan E-mail:
Temperatura de trabalho : -40℃ ～ +85℃
Humidade relativa : ≤85% ( +30℃)
Pressão atmosférica : 70KPa ～ 106Kpa
2 、 Ficha técnica principal
Perda de inserção : ≤0,2dB
Perda de retorno UPC : ≥50dB
Perda de retorno APC : ≥60dB
Vida útil de inserção e extração : 1000 vezes
3 、 Ficha técnica à prova de trovões
O dispositivo de aterramento é isolado com o gabinete, a resistência de isolamento é menor que 2x10000MΩ/500V （ DC ）；
IR≥2x10000MΩ/500V
A tensão de resistência entre o dispositivo de aterramento e o gabinete não é inferior a 3000 V（ CC ）/ min, sem perfuração , sem flashover ； U≥3000 V
4. Tabela de configuração
Modelo
FTTX-PT-S24

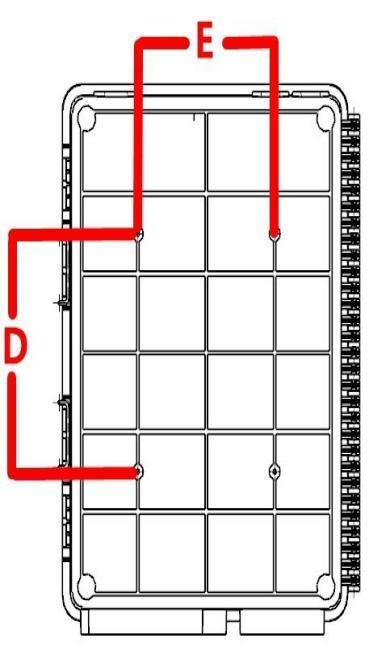

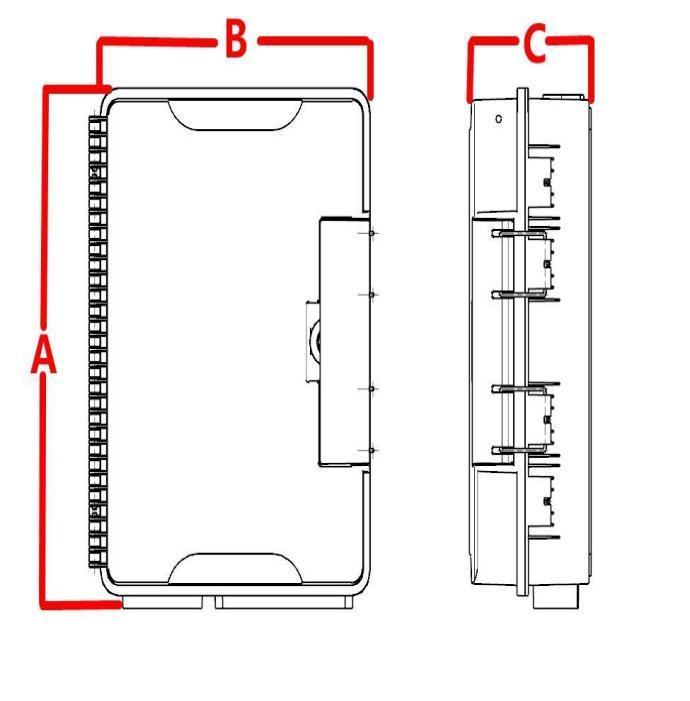

Descrição Tamanho Capacidade Máxima Tamanho da instalação Caminhos de cabos A*B*C(mm) SC LC CLP D*E (mm)
Terminal de acesso de fibra 340*250*110 24 48 1 x 1:16/ 3 x 1:8 145*120 Cabo cortado/não cortado
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Caminhos de cabos

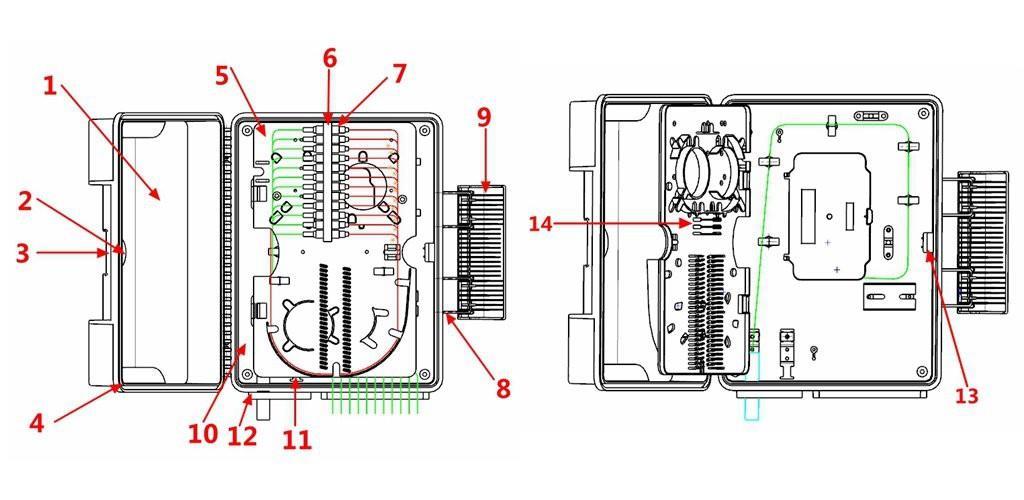

1.Tampa 2. Casaco de bloqueio 3.Bl oque io 4. Junta de vedação 5. Placa de aba de emenda 6.Suporte do adaptador 7.Adaptador
8.Suporte de junta de trava de tampa 9. Grampo de trava da tampa 10.B ase 11. Camada de reforço do cabo 12. Entrada de cabos 13. Painel de bloqueio
Instalação

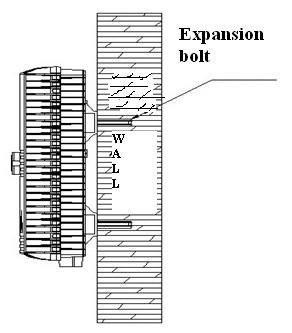

1 ． Instalação na parede
14.Posição de montagem do PLC
Faça 4 furos na parede com base no tamanho da tabela 1 , coloque o parafuso de expansão Φ7,5*40 , coloque a caixa para combinar os furos e use o parafuso para prender (Foto à esquerda)

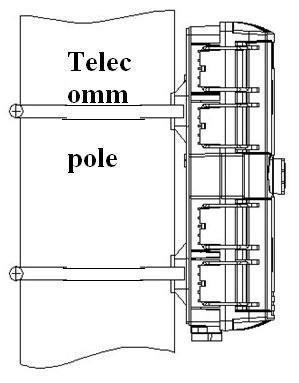

2 ． Instalação montada em poste
Fixe 1 conjunto do anel de poste fácil ao poste de telecomunicações. （ Foto à direita ）
