Manufaktur Großhandel 24 Core Distribution Box FTTH für
Innen- und Außenglasfasernetze
Suchen Sie eine zuverlässige Lösung für die Verwaltung von Glasfaserverbindungen in FTTx-Netzen? Die 24-adrige Verteilerbox FTTH bietet ein robustes All-in-One-Gehäuse zum Spleißen, Splitten und Verteilen von Glasfasern. Die Konstruktion aus PC+ABS gewährleistet Schutzklasse IP66 gegen Wasser, Staub und Alterung und eignet sich daher ideal für Innen- und Außeninstallationen. Mit Funktionen wie hochklappbaren Verteilerfeldern, SC-Adapterkassetten und der Möglichkeit zur Wand- oder Mastmontage vereinfacht diese Box die Wartung und erhöht die Netzwerkzuverlässigkeit. Zu den wichtigsten Leistungsmerkmalen zählen eine Einfügedämpfung von ≤0,2 dB, eine UPC-R ückflussdämpfung von ≥50 dB und eine Lebensdauer von >1000 Steckvorgängen.
• Komplett geschlossene Struktur | • Schutzart IP66 | • Hochklappbares Verteilerfeld |
• Wand- oder Mastmontage | • ≤0,2 dB Einfügungsdämpfung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Dies ist ein 24-adriger Anschlusskasten für die FTTH-Lösung

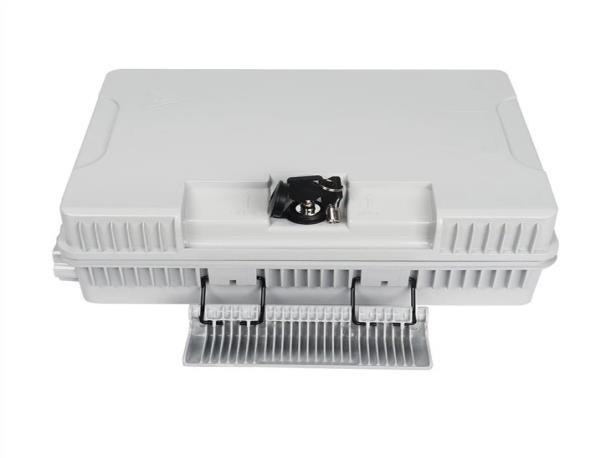

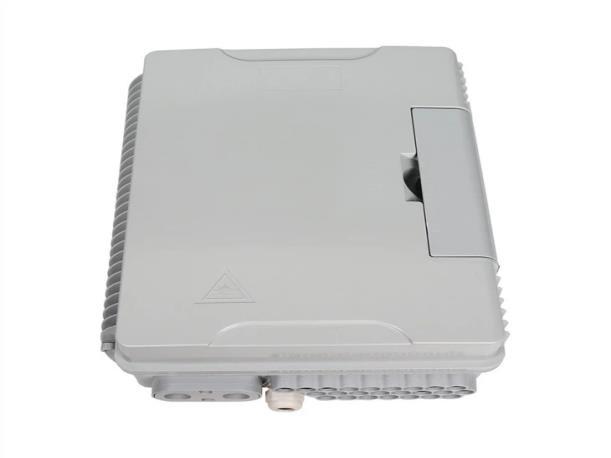

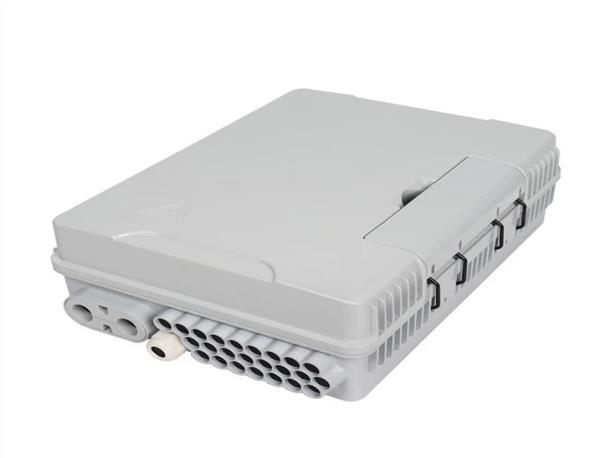

24-adriger Verteilerkasten FTTH
Produktionseinführung
Die 24-adrige FTTH-Verteilerbox dient als Abschlusspunkt für das Zuleitungskabel zur Verbindung mit dem Drop-Kabel im FTTx-Kommunikationsnetzwerksystem. Das Spleißen, Splitten und Verteilen von Glasfasern erfolgt in dieser Box und bietet gleichzeitig zuverlässigen Schutz und Verwaltung für den FTTx-Netzwerkaufbau.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:

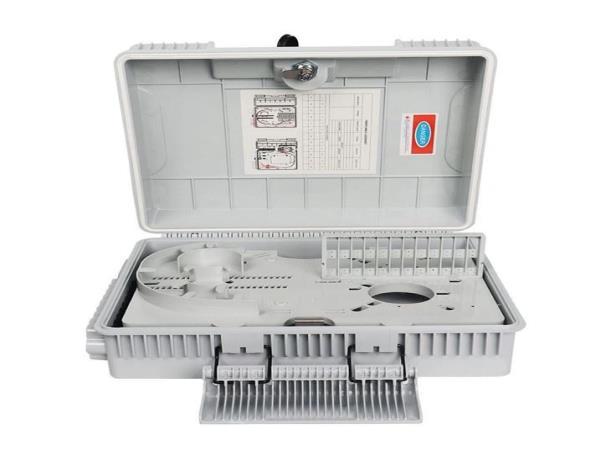

Merkmale der 24-adrigen Verteilerbox ftth
1. Vollständig geschlossene Struktur.
2. Material: PC + ABS , nassfest , wasserdicht , staubdicht , alterungsbeständig, Schutzstufe bis zu IP66
3. Klemmen für Zuleitungskabel und Abzweigkabel, Glasfaserspleißen, Fixieren, Lagern, Verteilen usw. –alles in einem.
4. Kabel , Pigtails und Patchkabel verlaufen auf eigenen Wegen, ohne sich gegenseitig zu stören. Installation eines SC-Adapters im Kassettentyp, einfache Wartung.
5. Das Verteilerfeld kann hochgeklappt werden, das Zuleitungskabel kann in einer Schalenverbindung verlegt werden, was Wartung und Installation erleichtert.
6. Der Schrank kann an der Wand oder an einer Stange montiert werden und ist sowohl für den Innenals auch für den Außenbereich geeignet.
Spezifikation
1. Umweltanforderungen
Betriebstemperatur : -40 °C bis +85 °C
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Relative Luftfeuchtigkeit : ≤ 85 % ( +30 °C )
Luftdruck : 70 kPa – 106 kPa
2. Haupttechnisches Datenblatt
Einfügungsverlust : ≤0,2 dB
UPC-Rückflussdämpfung : ≥50dB
APC-Rückflussdämpfung : ≥60 dB
Lebensdauer des Einsteckens und Herausziehens : > 1000 Mal
3. Technisches Datenblatt zum Donnerschutz
Das Erdungsgerät ist vom Gehäuse isoliert, der Isolationswiderstand liegt unter 2 x 10.000 MΩ/500 V ( DC ); IR≥2x10000MΩ/500V
Die Spannungsfestigkeit zwischen Erdungsgerät und Schrank beträgt mindestens 3000 V ( DC ) /min, kein Durchschlag , kein Überschlag ; U≥3000 V
4. Konfigurationstabelle
Beschreibung Größe Maximale Kapazität Installationsgr öße
Modell
) SC LC SPS
Seilbahnen
(mm)
Abgeschnittenes/ungeschn ittenes Kabel
Kontakt: Tomleequan E-Mail:
1.Deckel 2.Lock-Mant el 3.Sp erre n 4.Dichtung abdichten 5.Spleißkla ppenplatte 6.Adapt erhalter 7.Adapter
8.Deckelverriegelu ngsgelenkhalterung 9.Deckelverri egelungsclip 10.B asis 11. Kabelverstärkung der Hügelschicht 12. Kabeleinfü hrung 13.Sper rfeld 14.SPS-Mon tageposition
Installation

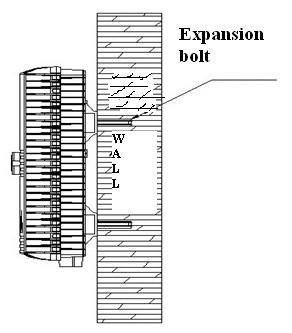

1. Wandmontage

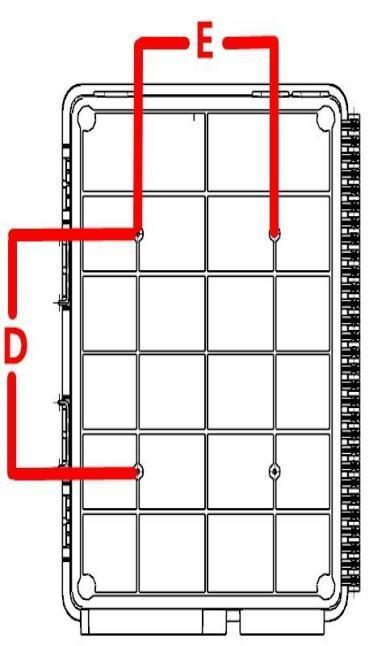

Bohren Sie entsprechend der Größe in Tabelle 1 4 Löcher in die Wand , setzen Sie den Spreizdübel Φ7,5*40 ein , platzieren Sie die Box so, dass die Löcher übereinstimmen, und befestigen Sie sie mit dem Dübel . (Bild links)

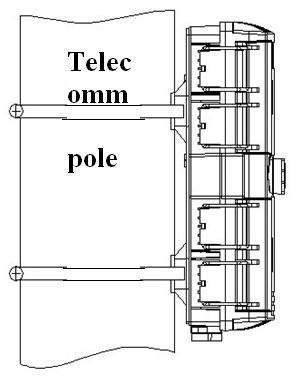

2. Mastmontage
Befestigen Sie 1 Satz Easy-Pole-Ringe am Telekommunikationsmast. ( Bild rechts )
