Manufakturgroßhandel SK-24M 24-IN-1
Analogmodulator für
CATV-Systeme | Hoher Ausgangspegel | DVB-T/ISDB-T kompatibel
Haben Sie Probleme mit komplexer Verkabelung und inkonsistenter Signalqualität in Ihrem CATV-System? Der SK-24M vereinfacht Ihre Einrichtung und bietet gleichzeitig unübertroffene Leistung. Dieses 3HE-Rack-Gehäuse integriert 24 mikroprozessorgesteuerte feste Mini-Modulatoren, wodurch externe Combiner überflüssig werden und ein nahtloses Signal mit hoher Ausgangsleistung gewährleistet wird. Mit SAW-Filterung (Surface Acoustic Wave) erreicht es überlegene In-Band-C/N-Verhältnisse und eignet sich daher ideal für anspruchsvolle Anwendungen im Rundfunk, in IPTV-Systemen für Hotels und bei der medizinischen Videoverteilung. Das Gehäuse bietet einen beeindruckenden Ausgangspegel von 102 dBµV und verfügt über einen Gehäuseausgang von 45 dBmV, wodurch eine robuste Signalstärke ohne zusätzliche Verstärkung gewährleistet wird. Gestützt auf die umfassende Erfahrung von FMUSER mit Rundfunklösungen ist der SK-24M eine vertrauenswürdige Wahl für über 20.000 Kunden weltweit.
• 24-in-1-Moduldesign für skalierbare CATV-Systeme
• SAW-Filterung für überragende Signalklarheit
• 102 dBµV Ausgangspegel für robuste Leistung
• Eingebauter aktiver Combiner für vereinfachte Installation
• DVB-T/ISDB-T kompatibel für globale Anwendungen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

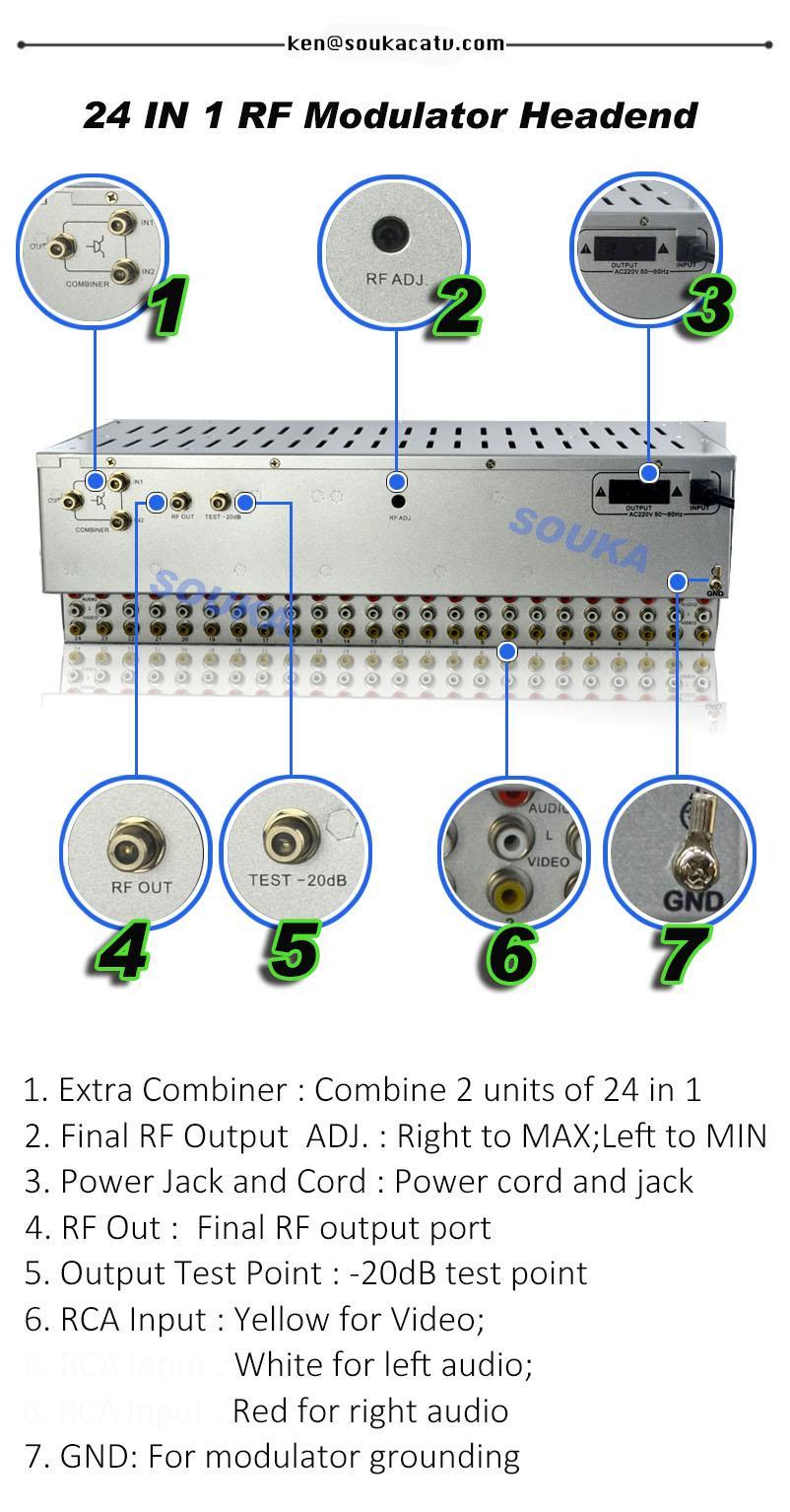

Das SK-24M ist ein 3HE-Rack-Gehäuse, das die Installation von bis zu 24 mikroprozessorgesteuerten festen Mini-Modulatoren ermöglicht. Der eingebaute aktive Combiner eliminiert unnötige Verkabelung und potenzielle Verbindungsprobleme und gewährleistet den hohen Ausgangspegel. Alle analogen Modulatoren sind werkseitig perfekt auf den gewünschten Kanal und den richtigen Offset eingestellt.
SK-24M
24-IN-1-ANALOGMODULATOR
MERKMALE:
1. Schaltnetzteil für Installationsflexibilität und präzise Spannungsregelung
2. Zwei Lüfter für lange Lebensdauer
3. 45dBmV Chassis-Ausgangspegel, kein zusätzlicher Combiner erforderlich
4. SAW-Filterung (Surface Acoustic Wave) auf der ZF für ein besseres C/N-Verhältnis im Band
5. Die Zugriffssteuerung auf der Vorderseite ermöglicht eine einfache Einrichtung
6. Auf der Rückseite befindet sich eine Combiner-Schleife für eine einfache Verbindung
7. Eine Einheit enthält 24 Stück feste Nachbarkanal-Modulatorkarten
SPEZIFIKATION:
Chassis RF
Frequenzbereich 45 ~ 860 MHz
Ausgangsanschluss F-Stecker
Ausgangspegel 102 dBµV (einstellbar)
Testpunkt -20 dB
Isolierung von Port zu Port ≥ 35 dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ALLGEMEIN
Modulatorkarte
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Rückflussdämpfung ≥ 12 dB
Gewinnen + 4 dB
Modulatorkapazität 16
Eingangsspannungsber eich 110 V oder 220 V
Lüfter 2
Verbrauch 70 W (voll geladen)
Dimension 42 * 13 * 20 cm
Nettogewicht 10 kg (voll beladen)
Versandgewicht 3,7 kg (nur Gehäuse) 11 kg (voll beladen)
Kartongröße 53 * 30 * 24 cm
Ausgangsfrequenz 45 ~ 860 MHz
Ausgangspegel 95 dBµV (einstellbar)
Ausgangsanschluss F-Stecker
A/V-Verhältnis -11 ~ -18 dB (Einstell.)
Frequenzstabilität ± 5 kHz
RF
ALLGEMEIN
Video-Eingangspegel 0,6–1,5 Vp-p (87,5 % Modulation)
Videoeingangsanschlus s Gelber Cinch
Audio-Eingangspegel 1 Vss (25 kHz Abweichung)
Audioeingangsanschlu ss Weißer und roter Cinch (MONO)
Stromspannung Gleichstrom 5 V
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme und die Integration von IPTV-Systemen in Hotels spezialisiertes Unternehmen. Das Unternehmen wurde 2009 gegründet und hat über 180 Länder weltweit bedient. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern.
