Manufaktur Großhandel SFT3528S DVB-C/T Encoder
Modulator mit 8 HDMI Eingängen für CATV Headend Systeme
Suchen Sie eine kompakte, leistungsstarke Lösung für Ihr CATV-Headend-System? Der
DVB-C/T-Encoder-Modulator SFT3528S integriert Kodierung, Multiplexing und Modulation in einem Gerät und unterstützt acht HDMI-Eingänge und vier
DVB-C/T-HF-Ausgänge. Mit MPEG-4 AVC/H.264-Videokodierung und den Audioformaten MPEG-1 Layer II, LC-AAC und HE-AAC eignet er sich perfekt für Hotel-TV-Systeme, Sportbars, Krankenhäuser und Wohnungen. Zu den Funktionen gehören die Einfügung von LOGO-/OSD-/QR-Codes, PID-Remapping und webbasierte Verwaltung.
• 8 HDMI-Eingänge | • 4 DVB-C/T-HF-Ausgänge | • MPEG-4 AVC/H.264-Kodierung | •
Webbasierte Steuerung | • Ideal für Hotels, Krankenhäuser und Kabelfernsehsysteme
SFT3528S Encoder-Modulator: unterstützt 8/16/24 HDMI-Eingänge, DVB-C oder DVB-T RF-Ausgang
DVB-C/T-Encoder-Modulator

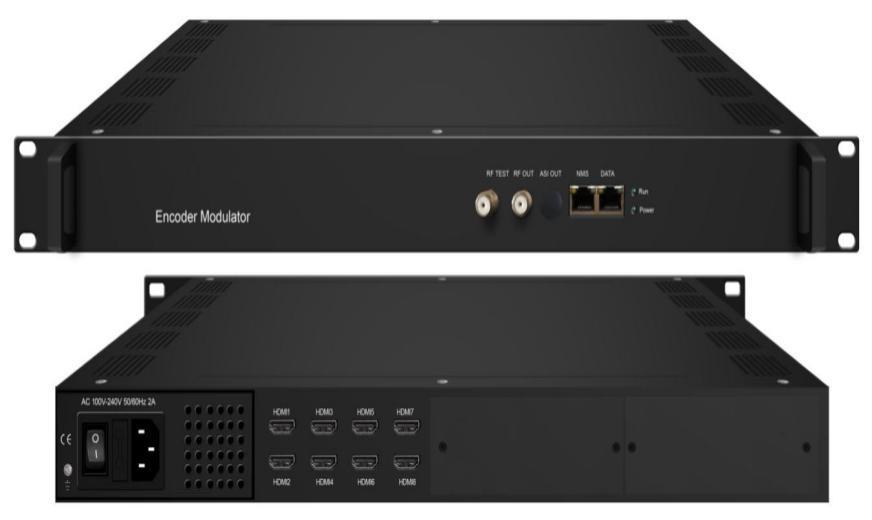

Produktpräsentation
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
SFT3528S ist ein professionelles, hochintegriertes Gerät, das Kodierung, Multiplexing und Modulation in einem Gerät vereint. Es unterstützt acht HDMI-Eingänge und einen DVB-C/T-HF-Ausgang mit vier benachbarten Trägern sowie vier MPTS-Ausgänge als Spiegelausgang der vier Modulationsträger über den DATA (GE)-Anschluss. Dieses voll funktionsfähige Gerät eignet sich ideal für kleine CATV-Kopfstellensysteme und ist eine intelligente Wahl für Hotel-TV-Systeme, Unterhaltungssysteme in Sportbars, Krankenhäusern, Wohnungen usw.
Merkmale
· 8 HDMI-Eingänge, MPEG-4 AVC/H.264 Videokodierung
· MPEG1 Layer II, LC-AAC, HE-AAC Audio-Kodierungsformat und AC3 Pass Through und Unterstützung der Audioverstärkungsanpassung
· 4 Gruppen von Multiplex-/Modulationsausgangskanälen
· 4 DVB-C oder DVB-T HF-Ausgänge
· Unterstützt 4 MPTS IP-Ausgabe über UDP und RTP/RTSP
· Unterstützt PID-Neuzuordnung/PSI/SI-Bearbeitung und -Einfügen
· Steuerung über Webmanagement und einfache Updates über das Web

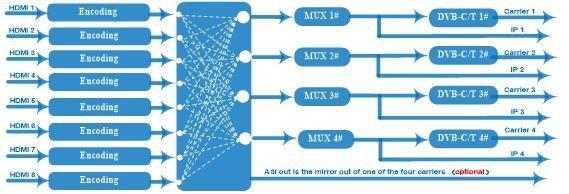

Prinzipdiagramm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technische Daten
Eingang 8 HDMI-Eingänge
Codierung
MPEG-4 AVC/H.264
Eingang
Auflösung
Video
Audio
1920×1080_ 60P , 1920×1080_60i, 1920×1080_50 P , 1920×1080_50i, 1280×720_60 P , 1280×720_50 P, 720 × 576 _5 0i,720 × 480 _ 60i,
Ausgabe 1920×1080_ 30P , 1920×1080_ 25P , 1280×720_ 30P , 1280×720_ 25P, 720 × 576 _ 25P,720 × 480 _ 30P, Bitrate 1 Mbit/s bis 13 Mbit/s pro Kanal
Ratenkontrolle CBR/VBR
Codierung MPEG-1-Schicht 2, LC-AAC, HE-AAC und AC3 Pass Through Abtastrate 48 kHz
Auflösung 24-Bit
Audioverstärkung 0-255 Einstellbar
MPEG-1 Layer
2-Bitrate
LC-AAC-Bitrate
48/56/ 64 / 80 / 96 / 112 / 128 / 160 / 192/224/256/320/384 kBit /s
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
HE-AAC-Bitrate 48/56/64/80/96/112/128 kbps
Maximale PID
Multiplexing
Neuzuordnung
Funktion
Modulation DVB-C
180 Eingänge pro Kanal
PID-Neuzuordnung (automatisch oder manuell)
PSI/SI-Tabelle automatisch generieren
HF-Ausgang 4 *RF DVB- C- Ausgänge ( kombinierter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stream-Ausgabe
Systemfunktion
DVB-T
Verschiedenes
Ausgang mit 4 Trägern)
Standard EN300 429/ITU-T J.83A/B
MER ≥40 dB
HF-Frequenz 50 ~ 960 MHz, 1-kHz-Schritt
HF-Ausgangspegel -2 5 ~-1dBm (8 2 ~10 5 dbµV), 0,1dBm
Symbolrate 5,0 Msps ~ 7,0 Msps, 1 ksps Schrittweite J.83A J.83B
Konstellation 16/32/64/128/256QAM 64/256 QAM
Bandbreite 8M 6M
Standard EN300744
FFT-Modus 2K, Bandbreite 6M, 7M, 8M
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥42 dB
HF-Frequenz 5 0~9 60 MHz, 1-kHz-Schritte
HF-Ausgang 4 *RF COFDM DVB-T-Ausgänge ( kombinierter Ausgang mit 4 Trägern)
HF-Ausgangspegel 28 ~ -3 d B m ( 77~97 dbµV), 0,1-dB-Schritt
HF-Ausgang (F-Typ -Schnittstelle )
4 IP MPTS -Ausgabe über UDP/RTP /RTSP , 1*1000 M Base-T Ethernet-Schnittstelle
Netzwerkmanagement (WEB)
Chinesische und englische Sprache
Ethernet-Software-Upgrade
Abmessungen (B × L × H) 482 mm × 328 mm × 44 mm
Umfeld
Stromversorgung
0–45 °C (Arbeit); -20–80 °C (Lagerung)
Wechselstrom 110 V ± 10 %, 50/60 Hz, Wechselstrom 220 V ± 10 %, 50/60 Hz
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000
Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
