Modulateur IP QAM en gros avec modulation DVB-C 16 canaux
pour systèmes de diffusion
CATV
Vous recherchez une solution performante et économique pour la diffusion CATV moderne ? Le modulateur IP QAM intègre multiplexage, brouillage et modulation dans un seul appareil, offrant 16 canaux DVB-C, 512 entrées IP et 16 porteuses RF non adjacentes (50 MHz à 960 MHz). Grâce à des fonctionnalités avancées telles que le remappage PID, l'édition PSI/SI et la gestion web, il assure un traitement du signal fluide pour les systèmes de diffusion de nouvelle génération. Idéal pour les câblo-opérateurs et les intégrateurs de systèmes, ce modulateur offre une intégration, une fiabilité et une é volutivité élevées.
• 16 canaux de modulation DVB-C | • 512 entrées IP via 3 ports GE | • 16 porteuses RF non adjacentes | • Remappage PID et édition PSI/SI | • Gestion de réseau basée sur le Web
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le modulateur IP Qam est le dernier appareil tout-en-un de modulation et de brouillage Mux de dernière génération.
Modulateur IP Qam
Contact : Tomleequan E-mail

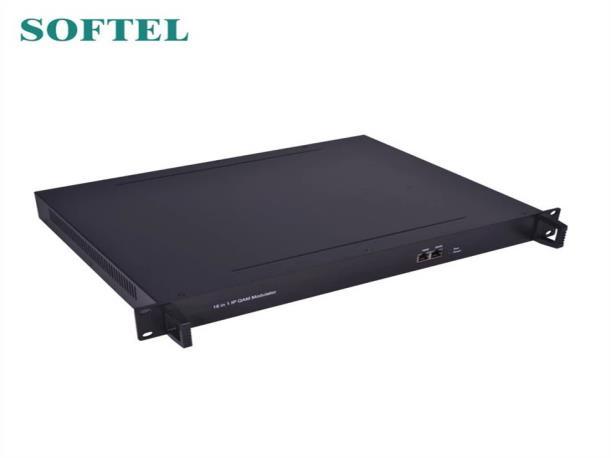

Le modulateur IP QAM est un appareil tout-en-un de dernière génération, combinant multiplexage, brouillage et modulation. Il dispose de 16 canaux de multiplexage, 16 canaux de brouillage et 16 canaux de modulation QAM (DVB-C). Il prend en charge jusqu'à 512 entrées IP via les 3 ports GE et 16 porteuses non adjacentes (50 MHz à 960 MHz) via l'interface de sortie RF. Il se caractérise également par un haut niveau d'intégration, des performances élevées et un faible coût, ce qui le rend parfaitement adaptable aux systèmes de diffusion par câble de nouvelle génération.
Contact : Tomleequan E-mail :
Caractéristiques
* 3 ports GE (max 512 entrées IP) : Les ports bidirectionnels Data1 et Data2, max 512 entrées IP, 16 sorties IP Le port de données (situé sur le panneau avant), max 128 entrées IP * Max 840 Mbps pour chaque entrée GE * Prise en charge d'un réglage PCR précis * Prise en charge du filtrage CA, du remappage PID et de l'édition PSI/SI * Prise en charge jusqu'à 180 remappages PIDS par canal * Prise en charge du système de brouillage général DVB (ETR289), normes simulcrypt ETSI 101 197 et ETSI 103 197 * Prise en charge de 16 sorties IP via Data1 et Data2 sur UDP/RTP/RTSP * 16 sorties porteuses QAM non adjacentes, conformes aux normes DVB-C (EN 300 429) et ITU-T J.83 A/B * Prise en charge de l'encodage RS (204,188) * Prise en charge de la gestion de réseau basée sur le Web Image détaillée
Saisir
Entrée IP max. 512 via 3 ports Ethernet 100/ 1000 Mbit/s (port de données en façade, donn ées 1 et données 2) (interface SFP en option). Chaque port de données est un port Ethernet 100/1000 Mbit/s.
ou le port de données 2 peut entrer jusqu'à 5 12 IP, tandis que le port de données du pann eau avant peut entrer jusqu'à 128 IP
Protocole de tra nsport TS sur UDP/RTP, monodiffusion et multidiff usion, IGMP V2/V3
Taux de transmi Max 840 Mbps pour chaque entrée GE
Contact : Tomleequan E-mail :
ssion
Mu ltipl exe ur
Contact : Tomleequan E-mail :
Canal d'entrée 512
Canal de sortie 16/32
PID max. 180 par canal
Remappage PID (automatique/manuel en opti on)
Par am ètre s d e b roui llag e
Fonctions
Ajustement précis de la PCR
Tableau PSI/SI généré automatiquement
CA de chiffrement simultané maximal 4
Norme de brouillage
Connexion
Section modulateur
DVB-C
Par am ètre s d e mo dul atio n
ETR289, ETSI 101 197, ETSI 103 197
Connexion locale/à distance
J.83A
J.83B
Chaîne QAM 16 porteuses non adjacentes
Norme de modulation EN300 429/UIT-T J.83A/B (DVB-C)
Débit de symboles 5,0 à 7,0 Msps, pas de 1 ksps
FEC RS (204, 188)
Sor tie Interface
1 port de sortie de type F pour 16 porteuses, impédance 75Ω
Contact : Tomleequan E-mail :
Constellation : 16/32/64/128/256 QAM
Bande passante : 8 M
Constellation : 64 QAM/ 256QAM
Bande passante : 6 M
Contact : Tomleequan E-mail :
RF Portée RF 50~960 MHz, pas de 1 kHz
Niveau de sortie -20 dBm à +10 dBm (87 à 117 dbµV), pas de 0,1 dB
MER ≥ 40 dB
Sor tie TS
Sys
16 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports Ethernet 100/1000M (Data1 et Data2)
tèm e Logiciel de gestion de réseau (NMS) prenant en charge
Démission 420 mm × 440 mm × 44,5 mm (L x L x H)
Gé nér al
Température 0~45℃ (fonctionnement), -20~80℃ (stockage)
Alimentation éle ctrique CA 100 V ± 10 %, 50/60 Hz ou CA 220 V ± 10 %, 50/60 Hz
