Manufaktur-Großhandels-IP-QAM-Modulator mit 16 Kanälen
DVB-C-Modulation für CATV-Rundfunksysteme
Suchen Sie eine leistungsstarke und kostengünstige Lösung für moderne Kabelfernseh
übertragungen? Der IP-QAM-Modulator integriert Multiplexing, Verschlüsselung und Modulation in einem einzigen Gerät und bietet 16 DVB-C-Kanäle, 512 IP-Eingänge und 16 nicht benachbarte HF-Träger (50–960 MHz). Mit erweiterten Funktionen wie PID-Remapping, PSI/SI-Bearbeitung und webbasierter Verwaltung gewährleistet er eine nahtlose Signalverarbeitung für Rundfunksysteme der nächsten Generation. Dieser
Modulator ist ideal für Kabelfernsehbetreiber und Systemintegratoren und bietet hohe Integration, Zuverlässigkeit und Skalierbarkeit.
• 16 DVB-C-Modulationskanäle | • 512 IP-Eingänge über 3 GE-Ports | • 16 nicht benachbarte HF-Träger | • PID-Neuzuordnung und PSI/SI-Bearbeitung | • Webbasiertes
Netzwerkmanagement
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der IP-Qam-Modulator ist das Mux-Scrambling-Modulating-All-in-One-Gerät der neuesten Generation.
IP-Qam-Modulator
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Der IP-QAM-Modulator ist ein Mux-Scrambling-Modulation-Komplettgerät der neuesten Generation. Er verfügt über 16 Multiplexkanäle, 16 Scrambling-Kanäle und 16 QAM-Modulationskanäle (DVB-C) und unterstützt maximal 512 IP-Eingänge über die drei GE-Ports und 16 nicht benachbarte Träger (50–960 MHz) über die HF-Ausgangsschnittstelle. Der IP-QAM-Modulator zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Er ist ideal für CATV-Rundfunksysteme der neuesten Generation.
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Merkmale
* 3 GE-Ports (max. 512 IP-Eingänge): Die bidirektionalen Ports Data1 und Data2, max. 512 IP-Eingänge, 16 IP-Ausgänge. Der Datenport (auf der Vorderseite), max. 128 IP-Eingänge. * Max. 840 Mbit/s für jeden GE-Eingang. * Unterstützt genaue PCR-Anpassung. * Unterstützt CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung. * Unterstützt bis zu 180 PIDS-Neuzuordnungen pro Kanal. * Unterstützt das allgemeine DVB-Verschlüsselungssystem (ETR289), Simulcrypt-Standards ETSI 101 197 und ETSI 103 197. * Unterstützt 16 IP-Ausgänge über Data1 und Data2 über UDP/RTP/RTSP. * 16 nicht benachbarte QAM-Trägerausgänge, konform mit DVB-C (EN 300 429) und ITU-T J.83 A/B. * Unterstützt RS-Kodierung (204,188). * Unterstützt webbasiertes Netzwerkmanagement.

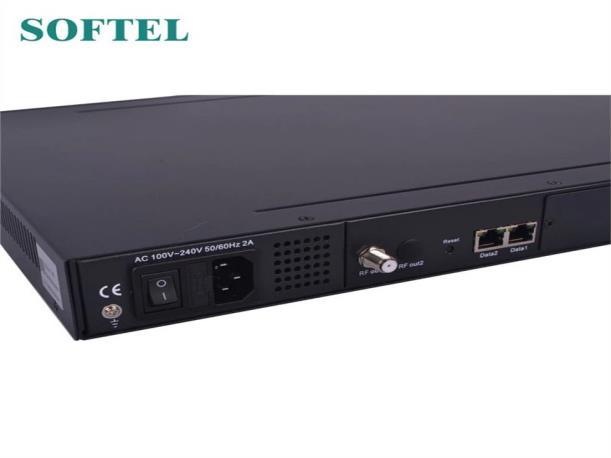

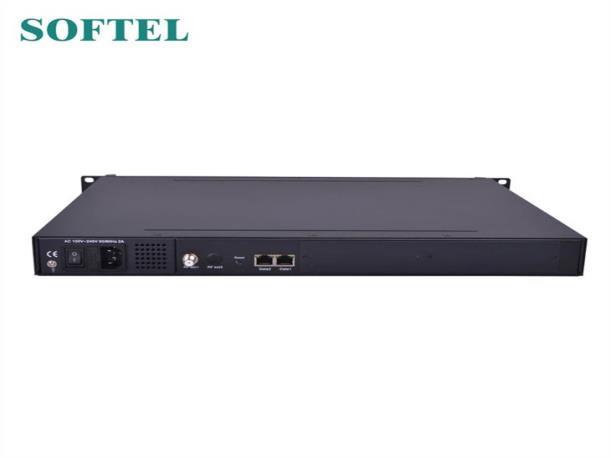

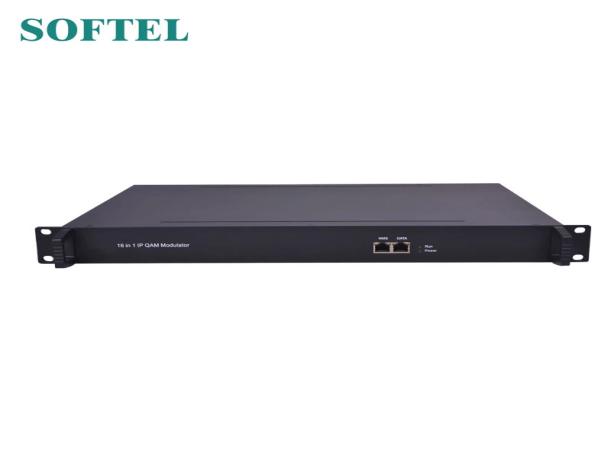

Detailliertes Bild
Kontakt: Tomleequan E-Mail:
Max. 512 IP-Eingänge über 3 (Frontpanel-Dat enport, Daten 1 und Daten 2) 100/1000M Eth ernet-Ports (SFP-Schnittstelle optional). Jeder Datenport 1
Eingang
Ein gan g
Transportprotoko ll
Übertragungsrate
oder der Daten-2-Port kann maximal 512 IP e ingeben, während der Daten-Port auf der Vor derseite maximal 128 IP eingeben kann
TS über UDP/RTP, Unicast und Multicast, IG MP V2/V3
Max. 840 Mbit/s für jeden GE-Eingang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Eingangskanal 512
Ausgangskanal 16/32
Max. PIDs 180 pro Kanal
Mu x
Funktionen
PID-Neuzuordnung (automatisch/manuell optio nal)
PCR-genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Ver sch lüss elu ngs par am eter Max Simulscrypt CA 4
Scramble-Standa rd ETR289, ETSI 101 197, ETSI 103 197
Verbindung Lokale/Remote-Verbindung
DVB-C-Modulat or-Sektion
Mo dul atio nsp ara met er
J.83A
J.83B
QAM-Kanal 16 nicht benachbarter Träger
Modulationsstan dard
Konstellation: 16/32/64/128/256 QAM
Bandbreite: 8M
Konstellation: 64 QAM/ 256QAM
Bandbreite: 6M
EN300 429/ITU-T J.83A/B (DVB-C)
Symbolrate 5,0–7,0 Msps, 1 ksps Schrittweite
FEC RS (204, 188)
Schnittstelle
HF -Au sga ng
1 F-Typ-Ausgangsport für 16 Träger, 75 Ω Impedanz
HF-Bereich 50~960 MHz, 1-kHz-Schrittweite
Ausgangspegel -20 dBm bis +10 dBm (87 bis 117 dBµV), 0,1 dB-Schrittweite
MER ≥ 40 dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
TS-
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Au sga ng 16 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2 (Data1 & Data2) 100/1000M Ethernet-Ports
Sys tem
Netzwerkmanagementsoftware (NMS) unterstützt
All ge mei n Abgang

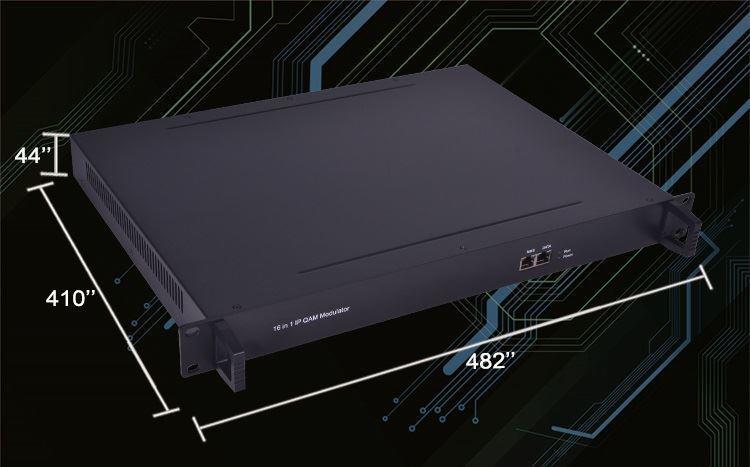

420 mm × 440 mm × 44,5 mm (B x L x H)
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Stromversorgung AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
