Manufaktur-Großhandels-PON-Leistungsmesser
der Serie SFT3213 für FTTx-Anwendungen mit dreifacher
Wellenlängenmessung
Benötigen Sie präzise und zuverlässige Signaltests für Sprache, Daten und Video in FTTx-Projekten? Der PON-Leistungsmesser der SFT3213-Serie ist die optimale Lösung. Er ermöglicht die gleichzeitige Messung von drei Wellenlängen (1490 nm, 1550 nm, 1310 nm) mit einer Genauigkeit von ±0,5 dB. Entwickelt für BPON-/EPON-/GPON-Netzwerke, bietet er Burst-Mode-Messung, USB-Datenübertragung und PC-Konnektivität zur
Schwellenwerteinstellung und Kalibrierung. Dieses Gerät ist ideal für den Bau und die Wartung von PON-Netzen und gewährleistet einen effizienten Betrieb mit einer Dauerlaufzeit von 90 Stunden und einem Temperaturbereich von -10 °C bis 60 °C.
• Dreifache Wellenlängenmessung | • Burst-Modus für 1310 nm Upstream | •
USB-Datenübertragung und PC-Konnektivität | • ±0,5 dB Genauigkeit | • 90 Stunden Dauerbetrieb
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Dieses Leistungsmessgerät kann die Signale von Sprache, Daten und Video gleichzeitig testen und bewerten.

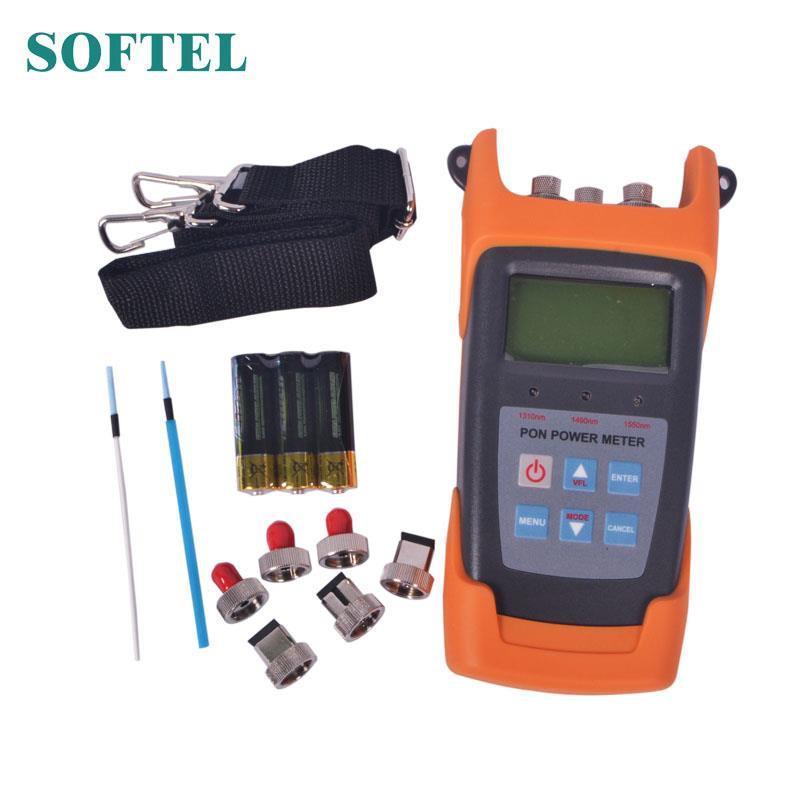

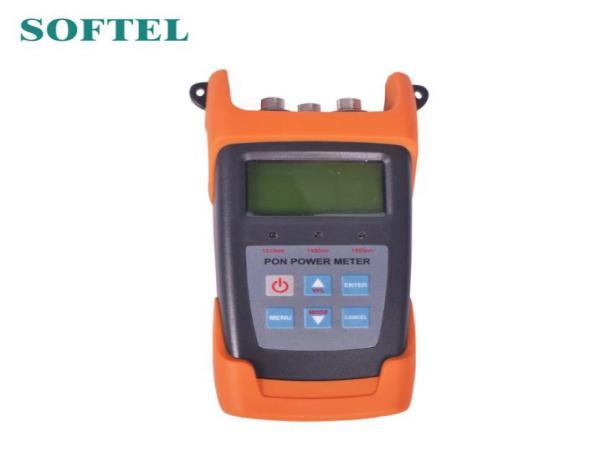

Pon-Leistungsmesser
Kontakt: Tomleequan E-Mail:
Der PON-Leistungsmesser der Serie SFT3213 wird für FTTx-Anwendungen und -Wartung eingesetzt. Er ist ein unverzichtbares und ideales Werkzeug für den Bau und die Wartung von PON-Projekten.
Funktionen des PON-Leistungsmessers:
(1) Es können Experimente zur synchronen Messung und Anzeige von Sprach-, Daten- und Videosignalen auf BPON/EPON/GPON durchgeführt werden.
(2) Es ermöglicht die gleichzeitige Messung aller drei Wellenlängen auf der Faser (1490 nm, 1550 nm, 1310 nm).
⑶Wird im Burst-Modus bei Messungen von 1310 nm Upstream verwendet.
⑷Verwenden Sie die Software, um eine Verbindung mit dem PC herzustellen, den Schwellenwert einzustellen, die Datenübertragung durchzuführen und die Wellenlänge zu kalibrieren.
⑸Der USB-Kommunikationsanschluss ermöglicht die Datenübertragung auf einen PC. 1000 Messelemente können zur Datenüberprüfung im SFT3213 PON-Leistungsmessgerät oder Computer gespeichert werden.
PON-Modul
PON-Modul: SFT3213 SFT3213A SFT3213AV SFT3213AP
1310 Upstream-Messung
Passzone 1260 nm～1360 nm
Messbereich -40 dBm bis +10 dBm
Ausgangsleistung (max.) 15 dBm
Isolierung@1490/1550 >40 dB
Messfehler im Burst-Modus <±0,5 dB
1490 Downstream-Messung
Passzone 1470 nm – 1505 nm
Messbereich -40 dBm bis +10 dBm
Ausgangsleistung (max.) 15 dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Isolierung@1310/1550 >40 dB
1550 Downstream-Messung
Passzone 1535 nm – 1570 nm
Messbereich -40 dBm bis +10 dBm
Ausgangsleistung (max.) 25 dBm
Isolierung@
（1310/1490nm） >40 dB
Messgenauigkeit
Angeborene Unsicherheit
±0,5 dB
Linearität ±0,1 dB
Durchgangs-Einfügungsverl ust <1,5 dB
Allgemeine Informationen
Detektortyp InGaAs

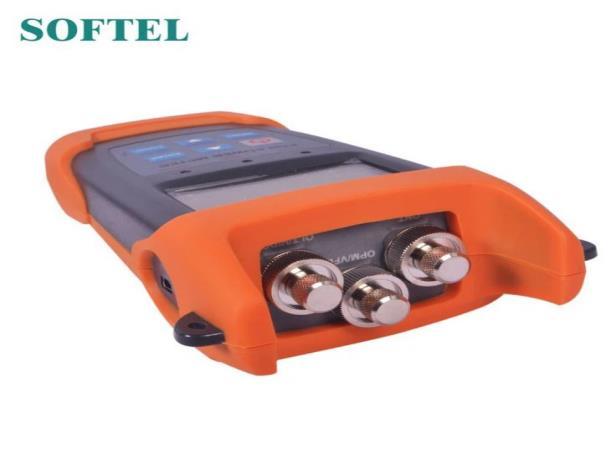

Optischer Anschluss FC/SC/ST Wechseladapter/2,5 Universaladapter
Fasertyp SM 9/125um
Maßeinheit dB/dBm/xW
Auflösung 0,01 dB
Betriebsspannung DC 3,3 V～5,5 V
Stromversorgung 3 Stück 1,5-V-Batterie
PON: 90 Stunden
Kontinuierliche Betriebszeit
PON: 90 Stunden
OPM: 100h
VFL: 50 Stunden
PON: 90 Stunden
VFL: 50 Stunden
Betriebstemperatur -10℃～60℃
PON: 90 Stunden
OPM: 100h
