Mini nodo FTTH all'ingrosso di fabbrica SR2020-AW con WDM integrato per CATV TV analogica e digitale
Cerchi una soluzione FTTH compatta e ad alte prestazioni? Il mini nodo FTTH SR2020-AW combina la tecnologia WDM integrata con un piccolo fattore di forma per una facile installazione. Progettato sia per la TV analogica che digitale, è dotato di un tubo ricevitore ottico ad alta sensibilità e di un circuito di adattamento a basso rumore, che garantisce prestazioni eccellenti su una gamma dinamica da +2 dBm a -21 dBm. Con una larghezza di banda operativa di 47~1000 MHz e un consumo energetico di ≤3 W, questo dispositivo triple-play conveniente è perfetto per le reti CATV.
• WDM integrato per un'integrazione perfetta | • Tubo ricevitore ottico ad alta sensibilit à | • Gamma dinamica: da +2 dBm a -21 dBm | • Dimensioni compatte: 50×88×22 mm | • Ideale per TV analogica e digitale CATV
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
SR2020-AW è un mini nodo ftth con WDM integrato. E ha dimensioni ridotte per un'installazione più semplice.
Riepilogo mini nodo Ftth
SR2020AW, con larghezza di banda operativa di 47~1000 MHz, è un ricevitore ottico FTTH CATV triple play, a basso consumo energetico, ad alte prestazioni e conveniente, utilizzabile sia nella televisione analogica che in quella digitale.
Prodotti con tubo ricevitore ottico ad alta sensibilità e speciale circuito di adattamento a basso rumore. La ricezione ad alta potenza ottica può essere regolata dal livello PAD, riproduzione dell'uscita di limitazione, quindi questo mini nodo ftth entro un ampio intervallo dinamico della potenza ottica ricevuta di +2 dBm ~-21 dBm, ha caratteristiche eccellenti.

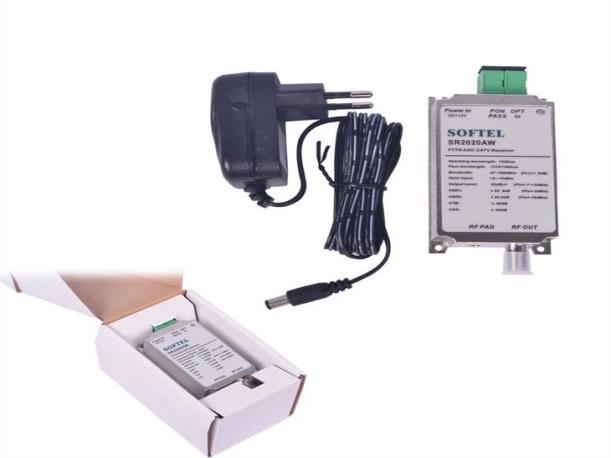

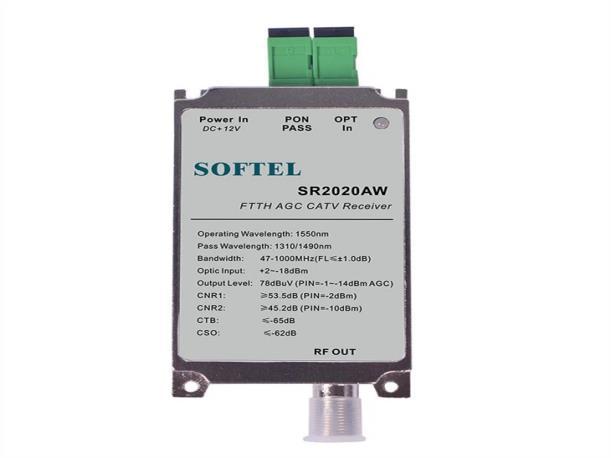

Visualizzazione del mini nodo Ftth
Contatto: Tomleequan
Tomleequan
tecnico
Prestazione Indice
Caratteristica ottica
Suppleme nto
Lunghezza d'onda di lavoro CATV (nm) 1540~1563
Passa lunghezza d'onda (nm) 1310, 1490
Isolamento del canale (dB) ≥40 1550nm e 1490nm
Responsabilità (A/I) ≥0,85 1310 nm
≥0,9 1550nm
Ricezione di potenza (dBm)
+2~-18
+2~-20
TV analogica (CNR>45dB)
TV digitale (MER>30dB)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Perdita di ritorno ottica (dB) ≥55
Connettore in fibra ottica SC/APC
Funzione RF Larghezza di banda di lavoro (MHz) Da 47 a 1000
Planarità (dB) ≤±0,75 Frequenza
Livello di uscita (dBμV) >78
TV analogica
Funzione di collegamento
TV digitale
Funzione di collegamento
Caratteristica generale
Pin=-1~-14dBm AGC
Perdita di ritorno (dB) ≥14 47 ~ 862 MHz
Impedenza di uscita (Ω) 75
Numero porta di uscita 1
Collegamento RF F-Femmina
Canale di prova (CH) 59CH (PAL-D) OMI (%) 3.8
Perno=-10dBm
CTB (dB) ≤-61
Responsabile della sicurezza informatica (dB) ≤-61
OMI (%) 4.3 MER (dB) ≥36 Perno=-16dBm ≥30 Perno=-20dBm
BER (dB) <1.0E-9 Perno:+2~-21dB m
Alimentazione elettrica (la) CC+12V ±1,0 V
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Consumo energetico (Il) ≤3
Lavoro temporaneo
Temperatura di conservazione
Temperatu ra (℃) -20 ~ +55
Temperatu ra (℃) Da -40 a 85
Temperatura relativa del lavoro (%) Da 5 a 95
Misurare (mm)
Dimensioni: 50×88×22
+12 V CC, 210 mA
