Manufactory Atacado FTTH Mini Node SR2020-AW com WDM
integrado para CATV Analógico e TV Digital
Procurando uma solução FTTH compacta e de alto desempenho? O SR2020-AW FTTH Mini Node combina tecnologia WDM integrada com um pequeno fator de forma para fácil instalação. Projetado para TV analógica e digital, ele apresenta um tubo receptor óptico de alta sensibilidade e um circuito de correspondência de baixo ruído, garantindo excelente desempenho em uma faixa dinâmica de +2 dBm a -21 dBm. Com uma largura de banda operacional de 47~1000MHz e um consumo de energia de ≤3W, este dispositivo triple-play econômico é perfeito para redes CATV.
• WDM integrado para integração perfeita | • Tubo receptor óptico de alta sensibilidade | • Faixa dinâmica: +2 dBm a -21 dBm | • Tamanho compacto: 50×88×22 mm | • Ideal para TV analógica e digital CATV
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
SR2020-AW é o ftth mini node com WDM integrado. E tem tamanho pequeno para instalação mais fácil.
Resumo do quinto mini nó
SR2020AW, com largura de banda operacional de 47~1000MHz, é umreceptor óptico FTTH CATV triple play, de baixo consumo de energia, alto desempenho e custo-benefício, que pode ser usado emtelevisão analógica ou digital.
Produtos com tubo receptor óptico de alta sensibilidade e circuito especial de correspondência de baixo ruído. A recepção em alta potência óptica pode ser ajustada pelo nível PAD, reproduzindo a saída limitante, então este ftth mini nó dentro de uma grande faixa dinâmica da potência óptica recebida de +2 dBm ~-21dBm, tem excelentes características.

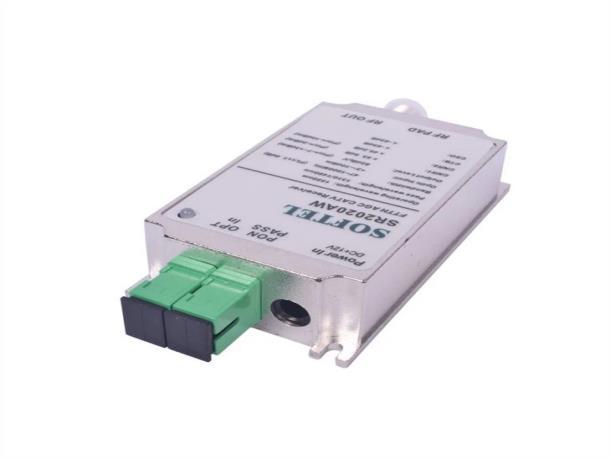

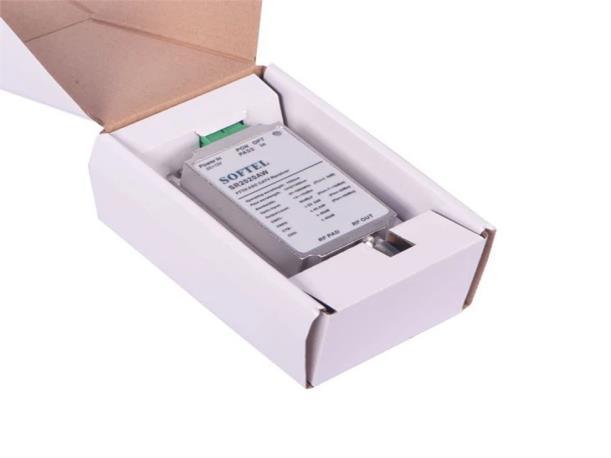

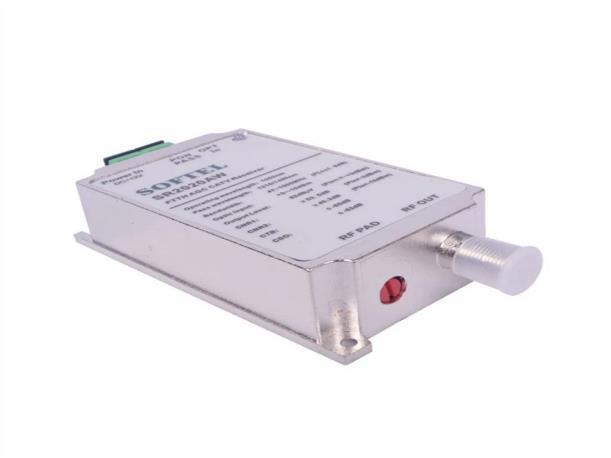

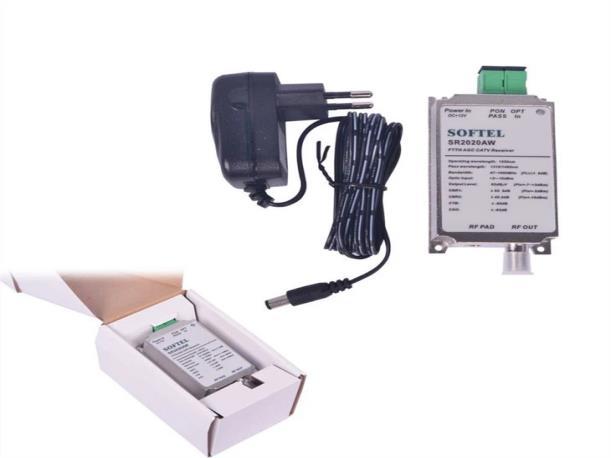

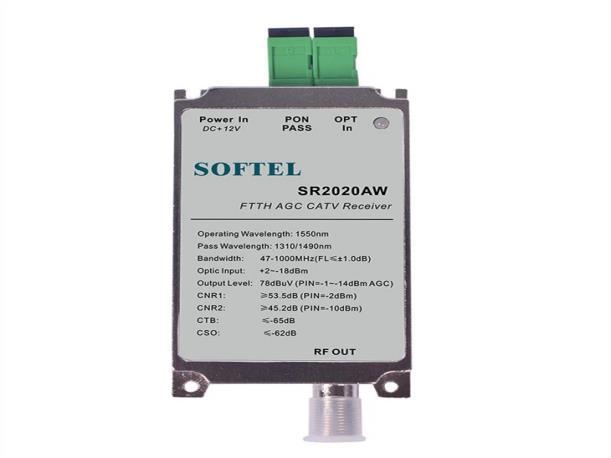

Quinto mini nó Exibição
Índice técnico
Desempenho Índice
Característica Óptica
Suplem ento
Comprimento de onda de trabalho CATV (nm) 1540~1563
Comprimento de onda de passagem (nm) 1310, 1490
Isolamento de canal (em dB) ≥40 1550 nm e 1490 nm
Responsabilidade (A/O) ≥0,85 1310 nm
≥0,9 1550 nm
Recebendo energia (em dBm)
+2~-18
+2~-20
TV analógica (CNR>45dB)
TV digital (MER>30dB)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Recurso RF
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Perda de retorno óptico (em dB) ≥55
Conector de fibra óptica SC/APC
Largura de banda de trabalho (MHz) 47~1000
Planicidade (em dB) ≤±0,75
Nível de saída (dBμV) >78
47~1000MHz
Pino=-1~-14dBm AGC
Perda de retorno (em dB) ≥14 47 ~ 862MHz
Impedância de saída (Ω) 75
Número da porta de saída 1
Conexão RF F-Feminino
TV analógica
Recurso de link Canal de teste (CH) 59CH(PAL-D)
OMI (%) 3.8
CNR1 (em dB) 53,3 Pino=-2dBm
CNR2 (em dB) 45,3 Pino=-10dBm
CTB (em dB) ≤-61
OSC (em dB) ≤-61
TV digital
Recurso de link OMI (%) 4.3
MAIS (em dB) ≥36 Pino=-16dBm ≥30 Pino=-20dBm
BER (em dB) <1.0E-9 Pino:+2~-21dBm
Característica geral Fonte de energia (V) Corrente contínua + 12 V ±1,0 V
Consumo de energia (C) ≤3 +12 VCC, 210 mA
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tempo de trabalho (℃) -20 ~ +55
Temperatura de armazenamento (℃) -40 ~ 85
Temperatura relativa de trabalho (%) 5 ~ 95
Tamanho (milíme tros) 50×88×22
