Mini-nœud FTTH SR2020-AW avec WDM intégré pour télévision analogique et numérique par câble
Vous recherchez une solution FTTH compacte et performante ? Le mini-nœud FTTH
SR2020-AW associe la technologie WDM intégrée à un format compact pour une installation facile. Conçu pour la télévision analogique et numérique, il est doté d'un tube
récepteur optique haute sensibilité et d'un circuit d'adaptation à faible bruit, garantissant d'excellentes performances sur une plage dynamique de +2 dBm à -21 dBm. Avec une bande passante opérationnelle de 47 à 1 000 MHz et une consommation é lectrique inférieure ou égale à 3 W, ce dispositif triple play économique est idéal pour les réseaux CATV.
• WDM intégré pour une intégration transparente | • Tube récepteur optique haute sensibilité | • Plage dynamique : +2 dBm à -21 dBm | • Taille compacte : 50 × 88 ×
22 mm | • Idéal pour la télévision analogique et numérique par câble
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le SR2020-AW est un mini-nœud FTTH avec WDM intégré. Sa petite taille facilite son installation.
Résumé du mini-nœud FTTH
Le SR2020AW, avec une bande passante de fonctionnement de 47 à 1 000 MHz, est un récepteur optique FTTH CATV triple play à faible consommation, hautes performances et économique, pouvant être utilisé dans la télévision analogique ou la télévision numérique.
Produits dotés d'un tube récepteur optique haute sensibilité et d'un circuit d'adaptation spécial à faiblebruit. La réception à haute puissance optique peut être ajustée par le niveau du PAD et la sortie de limitation de lecture. Ce mini-nœud FTTH offre ainsi d'excellentes caractéristiques dans une large plage dynamique de puissance optique reçue de +2 dBm à -21 dBm.

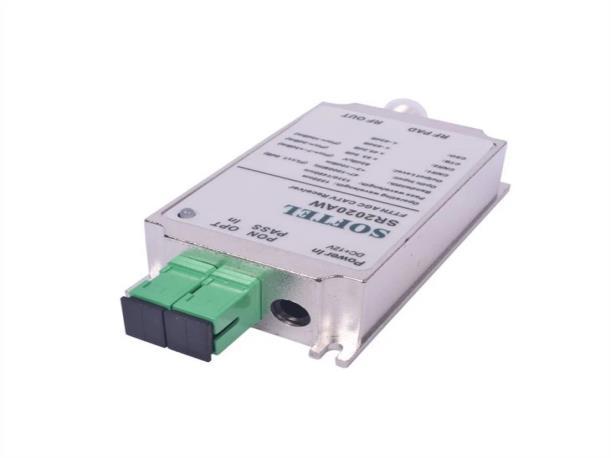

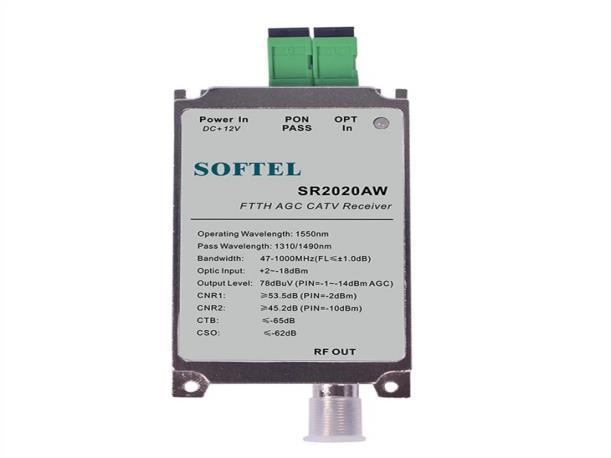

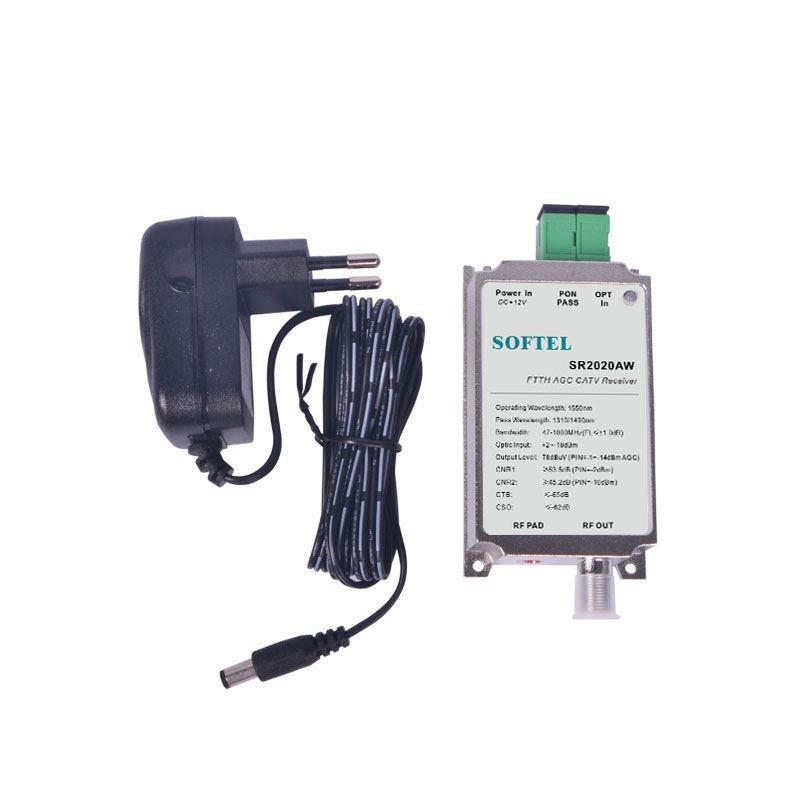

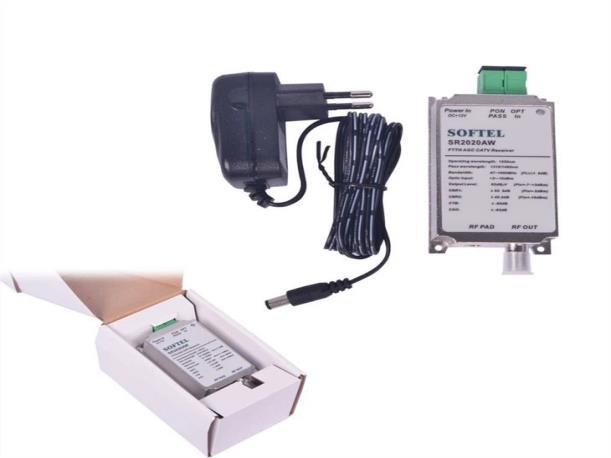

Affichage du mini-nœud FTTH
Index technique
Performance Indice
Fonction optique
Supplé ment
Longueur d'onde de travail CATV (nm) 1540~15 63
Longueur d'onde de passage (nm) 1310, 1490
Isolation des canaux (dB) ≥40 1550 nm et 1490 nm
Responsabilité (A/H) ≥ 0,85 1310 nm
≥0,9 1550 nm
Réception de puissance (dBm) +2~-18
+2~-20
Télévision analogique (CNR>45dB)
Télévision numérique (MER>30dB)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fonctionnalité RF
Perte de retour optique (dB) ≥55
Connecteur de fibre optique SC/APC
Bande passante de travail (MHz) 47~1000
Platitude (dB) ≤±0,75 47~1000MHz
Niveau de sortie (dBμV) >78
Télévision analogique
Fonctionnalité de lien
Broche = -1~-14 dBm AGC
Perte de retour (dB) ≥14 47 ~ 862 MHz
Impédance de sortie (Ω) 75
Numéro de port de sortie 1
Raccordement RF F-Femm e
Chaîne de test (CH) 59CH (PAL-D)
OMI (%) 3.8 CNR1 (dB) 53,3 Broche = -2 dBm CNR2 (dB) 45,3 Broche = -10 dBm CTB (dB) ≤-61 OSC (dB) ≤-61
Télévision numérique
Fonctionnalité de lien OMI (%) 4.3 MER (dB) ≥36 Broche = -16 dBm ≥30 Broche = -20 dBm
Caractéristiques générales
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
BER (dB) <1,0E-9 Broche : +2~-21 dBm
Alimentation électrique (V) CC + 12 V ±1,0 V
Consommation d'énergie (F) ≤3 +12 V CC, 210 mA
Temporaire de travail (℃) -20 ~ +55
Température de stockage (℃) -40 ~ 85
Température relative au travail (%) 5 ~ 95
Taille (mm) 50×88×2 2
