Manufaktur Großhandel FTTH Mini Node SR2020-AW mit
integriertem WDM für CATV Analog & Digital TV
Suchen Sie eine kompakte, leistungsstarke FTTH-Lösung? Der SR2020-AW FTTH Mini Node kombiniert integrierte WDM-Technologie mit einem kleinen Formfaktor für eine einfache Installation. Er ist sowohl für analoges als auch digitales Fernsehen konzipiert und verfügt über eine hochempfindliche optische Empfangsröhre und eine rauscharme
Anpassungsschaltung, die eine hervorragende Leistung über einen Dynamikbereich von +2 dBm bis -21 dBm gewährleistet. Mit einer Betriebsbandbreite von 47–1000 MHz und einem Stromverbrauch von ≤ 3 W eignet sich dieses kostengünstige Triple-Play-Gerät ideal für Kabelfernsehnetze.
• Integrierter WDM für nahtlose Integration | • Hochempfindliche optische
Empfängerröhre | • Dynamikbereich: +2 dBm bis -21 dBm | • Kompakte Größe: 50 ×
88 × 22 mm | • Ideal für analoges und digitales CATV-TV
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

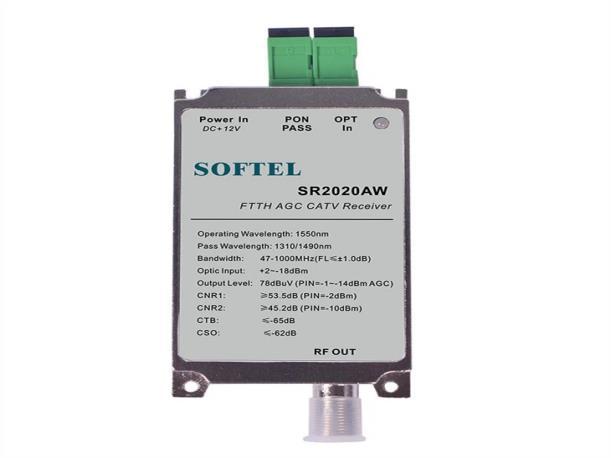

SR2020-AW ist ein FTTH-Miniknoten mit integriertem WDM. Dank seiner geringen Größe ist er einfacher zu installieren.
Ftth-Miniknoten – Zusammenfassung
SR2020AW mit einer Betriebsbandbreite von 47 bis 1000 MHz ist ein kostengünstiger Triple-Play-FTTH-CATV-Glasfaserempfänger mit geringem Stromverbrauch, hoher Leistung und hoher Leistung, der im analogen oder digitalen Fernsehen verwendet werden kann.
Produkte mit hochempfindlicher optischer Empfangsröhre und spezieller rauscharmer Anpassungsschaltung. Der Empfang bei hoher optischer Leistung kann durch den PAD-Pegel angepasst werden, wobei die Ausgangsbegrenzung erfolgt. Daher verfügt dieser FTTH-Miniknoten über einen großen Dynamikbereich der empfangenen optischen Leistung von +2 dBm bis -21 dBm und weist hervorragende Eigenschaften auf.
Ftth-Miniknotenanzeige
Kontakt:
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technischer Index
Leistung Index
Optische Funktion
Ergänz en
CATV-Arbeitswellen länge (nm) 1540–1563
Durchlasswellenlänge (nm) 1310, 1490
Kanalisolierung (dB) ≥40 1550 nm und 1490 nm
Verantwortung (A/W) ≥0,85 1310 nm
≥0,9 1550 nm
Empfangsleistung (dBm) +2~-18
+2~-20
Optische (dB) ≥55
Analoges Fernsehen (CNR>45dB)
Digitales Fernsehen (MER>30dB)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Rückflussdämpfung
Glasfaseranschluss SC/APC
HF-Funktion Arbeitsbandbreite (MHz) 47~1000
Ebenheit (dB) ≤±0,75 47 bis 1000 MHz
Ausgangspegel (dBμV ) >78
= -1 ~ -14 dBm
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Ausgabeportnummer 1
HF-Anbindung F-Weiblich
Analoges Fernsehen
Link-Funktion Testkanal (CH) 59CH(PALD)
= -2 dBm
= -10 dBm
Digitales Fernsehen Link-Funktion
4.3
= -20 dBm BER (dB) <1,0E-9 Stift: +2 ~ -21 dBm
Allgemeine Funktion Stromversorgung (V) Gleichstrom +12V ±1,0 V
Stromverbrauch (W) ≤3 +12 VDC, 210 mA
Arbeitstemperatur (℃) -20 ~ +55
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Lagertemperatur (℃) -40 ~ 85
Relative Arbeitstemperatur (%) 5 ~ 95 Größe (mm) 50×88×22
