Manufaktur Großhandel 1550 nm externer Glasfasersender für
RFTV-Netzwerksysteme mit EPON GEPON P2P-Zugang
Suchen Sie eine zuverlässige Lösung für leistungsstarke RFTV-Netzwerksysteme? Der
externe 1550-nm-Glasfasersender ist das Kernstück für unidirektionale analoge und digitale Videoübertragung. Dank extern modulierter Technologie gewährleistet er geringe
Dispersionsverzerrungen und ein hohes Extinktionsverhältnis und arbeitet in einer Bandbreite von 47–862 MHz. Mit einem CNR ≥ 53 dB, einstellbarem SBS (13–18 dBm) und einer ITU-Standardwellenlänge (±1,6 nm) eignet er sich ideal für EPON-, GEPON- und P2P-Zugriffsmodi und ermöglicht Triple-Play- und FTTx-Anwendungen.
• Extern modulierte Technologie | • CNR ≥ 53 dB, CTB/CSO ≥ -65 dB | • Einstellbarer
SBS (13–18 dBm) | • ITU-Standardwellenlänge (±1,6 nm) | • Erweitertes
SNMP-Netzwerkmanagement
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der externe 1550-nm-Glasfasersender ist die Kernausrüstung im RFTV-Netzwerksystem.
Externer 1550-nm-Glasfasersender
Der externe 1550-nm-Glasfasersender ist das Kernstück des RFTV-Netzwerksystems. RFTV ist eine unidirektionale analoge und digitale Videoübertragung. Es nutzt einen hocheffizienten Modulationsmodus für die HF-Trägerwelle und ist in puncto Wirtschaftlichkeit, Flexibilität und Bandbreitenverfügbarkeit mit IPTV nicht vergleichbar. Durch die Nutzung von EPON, GEPON oder P2P-Zugriffsmodi zur Realisierung von Triple-Play und FTTx spielt das RFTV-Übertragungsnetz mit optischer Wellenlänge von 1550 nm weiterhin eine wichtige Rolle.
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Technische Parameter
Leistung
Optisches Merkmal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Betriebswellenlänge (nm )
Wellenlängen-Einstellb ereich (n m)
Wellenlängen-ADJ.-M odus
Index Ergänzen
1548–1563 ST1550EC
ITU-TG.692 ST1550EU
±1,6 (±200 GHz) ST1550EC
±0,05 nm S chrittweite ST1550EU
Wellenlängenstabilität (Pm /℃) -1~0 Tc = 20 bis 70 °C
Linienbreite (M Hz)
Typ.=0,65
FWHM(△λ), (-3dB volle Breite)
Seitenmodus-Unterdrüc kungsverhältnis (dB) ≥45 SMSR
Äquivalente Geräuschi ≤-160 RIN (20 bis 1000 MHz)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
ntensität
HF-Funktio n
Link-Funkti on
Allgemeine Funktion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Anzahl der Ausgangsp orts 2 Optional4,6
Ausgangsleistung (dB m) 10, 8,5, 7,0, 4,5 2×7, 2×9, 2×10, 2×5, 4× 7,6×7
Rückflussdämpfung (dB) ≥50
Optischer Anschluss FC/APC Optional SC/APC, LC/A PC
Arbeitsbandbreite (M Hz) 47~862
Eingangspegel (dB mV) 18~28 AGC
Ebenheit (dB) ≤±0,75 47 bis 862 MHz
Rückflussdämpfung (dB) >16
Eingangsimpedanz (Ω) 75
HF-Anschluss F-Weiblich
Sendekanal
PAL-D/60C H
CNR1 (dB) ≥53,0 Rücken an Rücken
CNR2 (dB) ≥51,5 65 km Glasfaser, 0 dBm Empfang
CTB (dB) ≥-65
CSO (dB) ≥-65
SBS-Rückhaltesystem (dB m) 13~18 Einstellbar
SNMP-Netzwerkverwa ltungsschnittstelle RJ45
Kommunikationsschnitt stelle RS232
Stromversorgung (VA C) 90~265 50/60 Hz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Stromverbrauch (W) 50 Einzelkraftwerke
Arbeitstemperatur (℃) -5 bis 65
Lagertemperatur (℃) -40 bis 85 ° C
Relative Luftfeuchtigk eit im Betrieb (%) 5~95

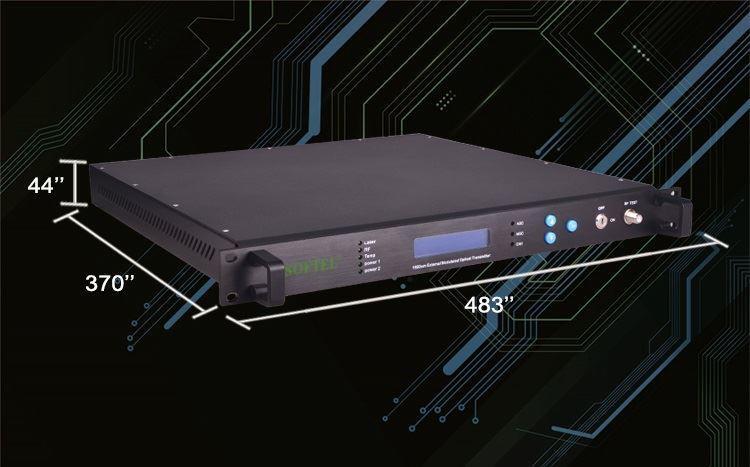

Größe (")
PRODUKTMERKMALE
Automatische Maschinen temperaturregelung
19×14,5×1,7 5 S-Typ
19×17,9×1,7 5 L-Typ
• Hohe Leistung: Extern modulierte Technologie, kein Laser-Chirp, geringe Dispersionsverzerrung, hohes Extinktionsverhältnis, mit hervorragenden Eigenschaften im Bereich von 40 bis 862 MHz.
• Schmale Bandbreite (0,65 MHz), geringeres Rauschen, DFB-Dauerstrichlaser, ist günstig, um den Einfluss der Dispersion zu reduzieren.
• Die Betriebsbandbreite beträgt bis zu 47~862 MHz (47~1080 MHz).
• CNR ≥ 53 dB und ausgezeichneter CTB- und CSO-Index. • SBS: 13–18 dBm einstellbar.
• ITU-Standardwellenlänge, ±200 GHz (±1,6 nm) einstellbar.
• Der AGC/MGC-Modus ist vor Ort optional. OMI kann vor Ort optimiert werden.
• Perfekte RS232-Kommunikationsschnittstelle.
• Erweiterte SNMP-Netzwerkverwaltungsfunktion.
• 1+1-Stromversorgungs-Backup, automatische Umschaltung.
• Automatische Regelung der Gehäusetemperatur.
• Ausgezeichnetes P/P-Verhältnis.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227 (VD C) -48 30~72 V DC
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
