Nodo ottico CATV esterno all'ingrosso di fabbrica con eccellenti prestazioni AGC per reti HFC
Hai difficoltà con la stabilità del segnale in ambienti esterni difficili? L'Outdoor CATV
Optical Node offre prestazioni eccezionali con la sua avanzata tecnologia di amplificazione GaAs e il design del circuito ottimizzato. Progettato per reti HFC, garantisce una trasmissione fluida del segnale fotoelettrico e livelli di uscita stabili anche con potenza ottica in ingresso compresa tra -9 e +2 dBm. Ideale per sistemi CATV, questo nodo è dotato di controllo a microprocessore, display LCD dei parametri e un'interfaccia di comunicazione dati per una gestione di rete senza interruzioni.
• Tubo di conversione fotoelettrica PIN ad alta risposta | • Amplificatore GaAs per guadagno elevato e bassa distorsione | • Eccellenti prestazioni AGC | • Controllo a microprocessore con display LCD | • Interfaccia di comunicazione dati per la gestione della rete
Questo nodo ottico esterno da 1 GHZ e 2 uscite ha eccellenti prestazioni AGC. L'intervallo di potenza ottica in ingresso è 9～＋2dBm.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Nodo ottico CATV esterno
Contatto: Tomleequan Email:

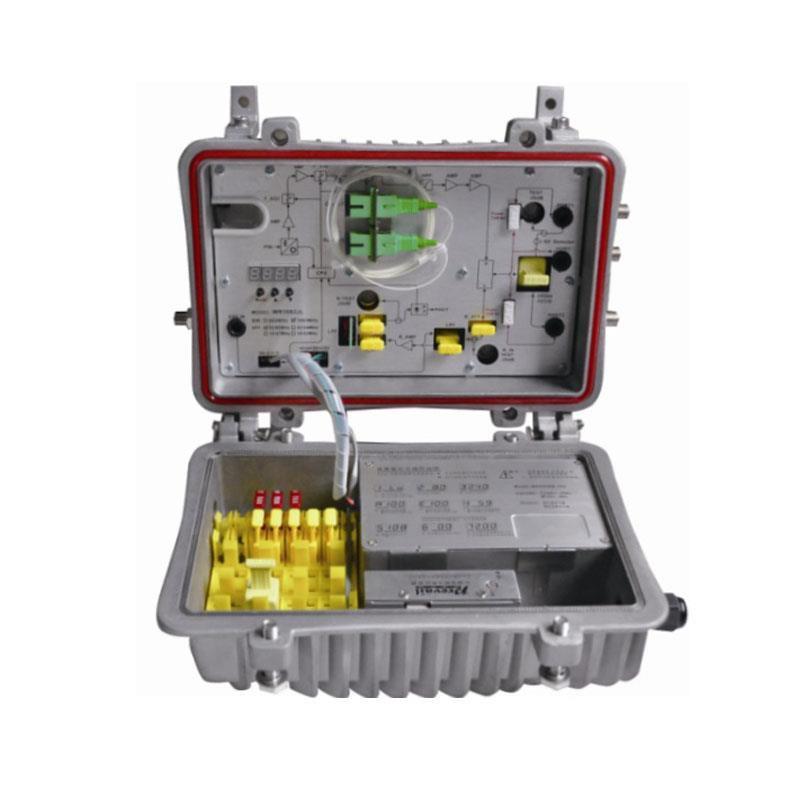

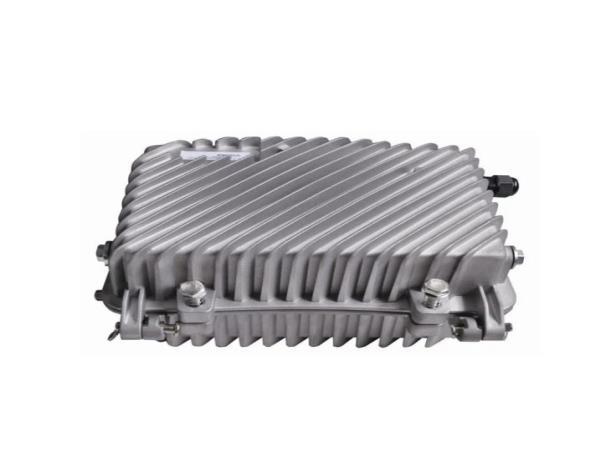

SR1012ST è il nostro ultimo nodo ottico CATV per esterni a due uscite di alta qualità. Il preamplificatore adotta MMIC full-GaAs e il post-amplificatore adotta il modulo GaAs. Il design del circuito ottimizzato, abbinato ai nostri 10 anni di esperienza nella progettazione professionale, fa sì che l'apparecchiatura raggiunga buoni indici di prestazione. Controllo a microprocessore, visualizzazione digitale dei parametri, il debug ingegneristico è particolarmente semplice.
Caratteristiche delle prestazioni
Tubo di conversione fotoelettrica PIN ad alta risposta.
La progettazione ottimizzata del circuito, con processo di produzione SMT e percorso del segnale ottimizzato, rende la trasmissione del segnale fotoelettrico più fluida.
Chip specializzato per l'attenuazione RF, con buona attenuazione RF ed equilibrio lineare, elevata precisione.
Dispositivo amplificatore GaAs, raddoppiatore di potenza in uscita, con elevato guadagno e bassa distorsione.
Apparecchiatura di controllo del microcomputer a chip singolo (SCM), display LCD che visualizza i parametri, funzionamento pratico e intuitivo e prestazioni stabili.
