Lutando com estabilidade de sinal em ambientes externos adversos? O nó óptico CATV externo oferece desempenho excepcional com sua tecnologia avançada de amplificador GaAs e design de circuito otimizado. Projetado para redes HFC, ele garante transmissão suave de sinal fotoelétrico e níveis de saída estáveis, mesmo com potência óptica de entrada variando de -9 a +2dBm. Ideal para sistemas CATV, este nó possui controle de microprocessador, display de parâmetros LCD e uma interface de comunicação de dados para gerenciamento de rede perfeito.
• Tubo de conversão fotoelétrico PIN de alta resposta | • Amplificador GaAs para alto ganho e baixa distorção | • Excelente desempenho AGC | • Controle de microprocessador com display LCD | • Interface de comunicação de dados para gerenciamento de rede
Este nó óptico externo de 1 GHZ e 2 saídas tem excelente desempenho AGC. A faixa de potência óptica de entrada é de 9～＋2dBm.

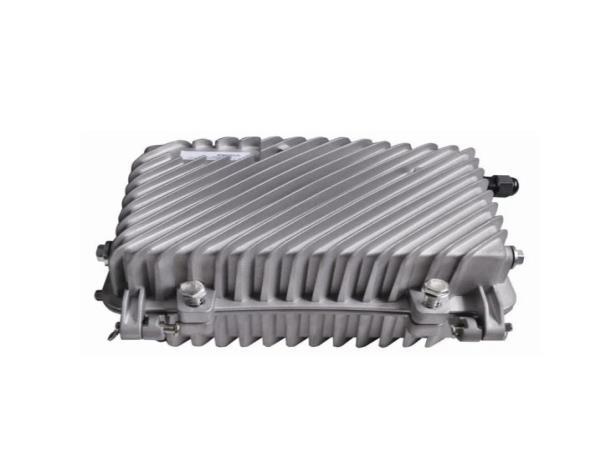

Nó Óptico CATV Externo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

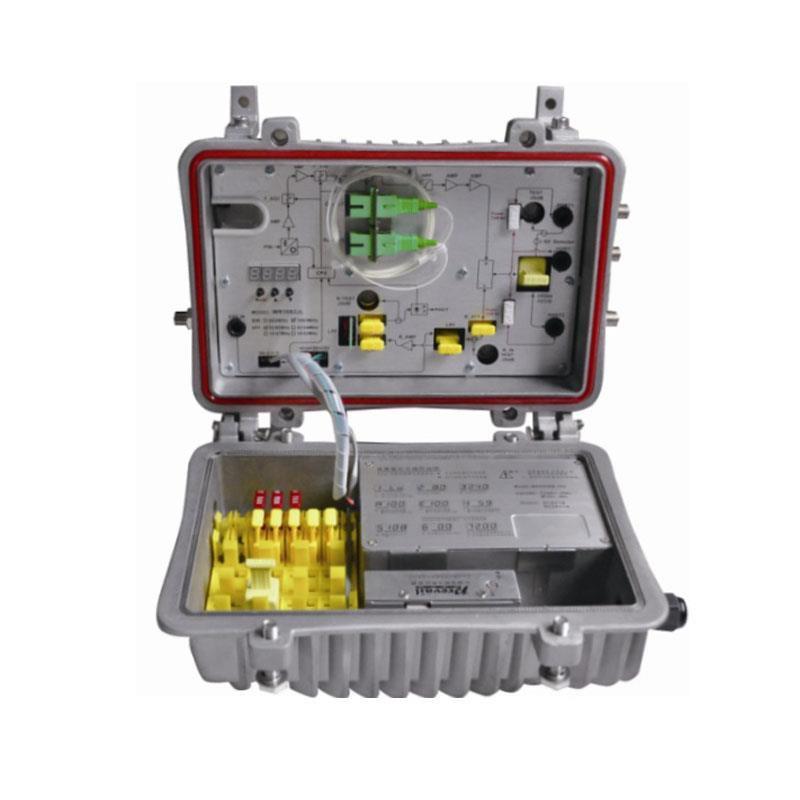

SR1012ST é nosso mais recente nó óptico CATV externo de duas saídas de alta qualidade. O pré-amplificador adota MMIC GaAs completo, e o pós-amplificador adota módulo GaAs. O design de circuito otimizado, juntamente com nossa experiência profissional de 10 anos em design, faz com que o equipamento alcance bons índices de desempenho. Controle de microprocessador, exibição digital dos parâmetros, a depuração de engenharia é especialmente fácil.
Características de desempenho
Tubo de conversão fotoelétrico PIN de alta resposta.
Projeto de circuito otimizado, com produção de processo SMT, caminho de sinal otimizado, torna a transmissão do sinal fotoelétrico mais suave.
Chip de atenuação de RF especializado, com boa atenuação de RF e equilíbrio linear, alta precisão.
Dispositivo amplificador GaAs, saída duplicadora de potência, com alto ganho e baixa distorção.
Equipamento de controle de microcomputador de chip único (SCM) funcionando, display LCD dos parâmetros, operação conveniente e intuitiva e desempenho estável
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Excelente desempenho de AGC, quando a faixa de potência óptica de entrada é de 9～＋2dBm, o nível de saída
permanece inalterado, CTB e CSO basicamente inalterados.
Interface de comunicação de dados reservada, pode se conectar com o transponder Ethernet, acesso ao sistema de gerenciamento de rede.
A emissão de retorno pode selecionar o modo burst para diminuir drasticamente a convergência de ruído e reduzir o número de receptores da parte dianteira.
Parâmetro de técnica
Item Unidade Nó óptico CATV externo
Parte de recepção óptica avançada
Parâmetros Ópticos
Recebendo potência óptica dBm -9 ~ +2
Perda de Retorno Óptico dB >45
Comprimento de onda de recepção óptica nm 1100 ~ 1600
Tipo de conector óptico
FC/APC, SC/APC ou especificado pelo usuário
Tipo de fibra Modo Único
Desempenho do Link
C/N dB ≥ 51 (entrada de -2dBm)
C/CTB dB ≥ 65 Nível de saída 108dBμV
C/CSO dB ≥ 60
Parâmetros de RF
Equalizador 6dB
Faixa de frequência MHz 45 ~862 45 ~1000
Planicidade na Banda dB ±0,75 ±0,75
Nível de saída nominal dBμV ≥ 108 ≥ 108
Nível máximo de saída dBμV ≥ 114 ≥ 112
Perda de retorno de saída dB (45 ~550MHz)≥16/(550~1000MHz)≥14
Impedância de saída Ω 75 75
Faixa de equalização de controle eletrônico dB 0～15 0～15
Faixa de controle eletrônico
ATT dB 0～20 0～20
Retorno da parte de emissão óptica
Parâmetros Ópticos
Comprimento de onda de transmissão óptica nm
Potência óptica de saída mW
Tipo de conector óptico
1310±10, 1550±10 ou especificado pelo usuário
0,5, 1, 2
FC/APC, SC/APC ou especificado pelo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Parâmetros de RF
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Faixa de frequência MHz
usuário
5 ~ 65 (ou especificado pelo usuário)
Planicidade na Banda dB ±1
Nível de entrada dBμV 72 ~ 85
Impedância de saída Ω 75
Faixa dinâmica NPR dB ≥15 (NPR≥30 dB)
Usar laser DFB ≥10 (NPR≥30 dB)
Use laser FP
Desempenho geral
Tensão de alimentação V R: CA (150~265)V; B: CA (35~90)V
Temperatura de operação °C -40~60
Temperatura de armazenamento °C -40~65
Humidade relativa %
Máx. 95% sem condensação
Consumo VA ≤ 22
Dimensão milímetros
Análise de falhas comuns e solução de problemas
Fenômeno de falha
Depois de conectar o rede, a imagem do ponto de contato óptic o tem
curva óbvia em forma de rede ou grandes partículas dest acadas mas o fundo da image
Causa da falha
1. A potência óptica de entrada do receptor óptico está muito alto, faça o nível de saída do receptor óptico módulo muito alto e índice de sinal RF deteriorar.
2. O sinal RF (entrada do óptico o índice do transmissor) é baixo.
260（C）* 200（L）* 130（A）
Solução
1. Verifique a potência óptica de entrada e certifique-se de ajustes adequados para torná-lo no intervalo especificado; ou ajustar a atenuação de receptor óptico para reduzir o nível de saída e melhorar índice.
2. Verifique a óptica da sala de máquinas
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
m está limpo.
Depois de conectar o rede, a imagem do ponto de contato óptico tem ruídos óbvios.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
da parte frontal índice de sinal RF do transmissor e marca ajustes apropriados.
1. Verifique a potência óptica recebida do ponto de contato óptico e fazer apropriado ajustes para deixá-lo dentro do intervalo especificado.
1. A potência óptica de entrada do o receptor óptico não é alto o suficiente, resulta na diminuição de C/N.
2. O conector ativo de fibra óptica ou adaptador do receptor óptico tem foi poluído.
3. O nível do sinal RF entra no transmissor óptico está muito baixo, faça grau de modulação do laser não é suficiente.
4. O índice C/N do link do sistema o sinal está muito baixo.
2. Recupere a potência óptica recebida do ponto de contato óptico limpando o ponto óptico
métodos de conectorou adaptador defibra etc.
Métodos de operação específicos, consulte “Limpo e método de manutenção da fibra óptica conector ativo”.
3. Verifique o níveldo sinal RF na entrada óptica
transmissor e ajuste para a entrada necessária intervalo. (Quando o número de canais de entrada for menor (maior que 15, deve ser maior que o valor nominal.)
4. Use um analisador de espectro para verificar o sistema de ligação C/N e faça o apropriado ajustes. Certifique-se de que o sinal do
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
link do sistema
C/N﹥51dB.
Depois de conectar o rede, as imagens de vários contatos ópticos pontos aparecem aleatoriamente ruídos óbvios ou brilhantes vestígios.
O ponto de contato óptico está a berto interferência de sinal de circuito ou forte intrusão de sinal de interferênci a.
1. Verifique se há sinal de interferência forte
fonte; alterar o ponto de contato óptico localização se possível para evitar a influência de fonte de sinal de interferência forte.
2. Verifique as linhas de cabo do contato óptico ponto, se houver rede de blindagem ou situação que o efeito de blindagem do conector RF não é bom.
3. Feche bem o gabinete do equipamento para garantir o efeito de blindagem; se possível, adicionar capa de blindagem para o ponto de contato óptico
e aterramento confiável.
Depois de conectar o rede, as imagens de vários contatos ópticos Interferência de ondulação CA da fonte de alimentação
por causa do mau aterramento do equipamento Verifique a situação de aterramento do equipamento, certifique-se de que todos os equipamentos da linha
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
pontos aparecem um ou dois
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
traços brilhantes horizontais. ou fonte de alimentação. tem sido aterrado de forma confiável e o
A resistência de aterramento é﹤4Ω.
Depois de conectar o rede, o recebido potência óptica do óptico
ponto de contato é instável
e tem grande contínuo mudança. A saída RF
o sinal também é instável. Mas a saída óptica detectada poder da óptica o transmissor está normal.
O conector ativo de fibra óptica
os tipos não correspondem, talvez o APC
digite conectar ao tipo de PC, faça o sinal óptico não pode ser normal transmissão.
O conector ativo de fibra óptica ou o adaptador pode estar seriamente poluído ou o adaptador foi danificado.
1. Verifique o tipo de fibra óptica ativa conector e adotar o tipo óptico APC
conector de fibra ativa para garantir o normal transmissão de sinal óptico.
2. Limpe a fibra óptica poluída ativa conector ou adaptador. Operação específica
métodos veja “Método de limpeza e manutenção
do conector ativo de fibra óptica”.
3. Substitua o adaptador danificado.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
