Émetteur optique externe 1 550 nm à 2 sorties pour réseaux
CATV avec technologie WDM
Vous recherchez une solution fiable pour la couverture de votre réseau CATV à grande échelle ? L'émetteur optique externe 1550 nm à 2 sorties offre des performances exceptionnelles sans chirp laser, une faible distorsion de dispersion et un taux d'extinction élevé, garantissant une transmission de signal de haute qualité dans la bande de 40 à 862 MHz. Idéal pour les liaisons principales et de distribution des têtes de réseau CATV, il prend en charge la technologie WDM pour une transmission multi-longueurs d'onde sur une seule fibre. Avec une puissance de sortie allant jusqu'à 10 dBm et un CNR ≥ 53,0 dB, cet émetteur est idéal pour les applications triple play et fibre optique jusqu'au domicile.
• Pas de chirp laser et faible distorsion de dispersion | • Transmission multi-longueurs d'onde compatible WDM | • Puissance de sortie jusqu'à 10 dBm | • CNR ≥ 53,0 dB | •
Idéal pour les têtes de réseau CATV et les grands réseaux
:

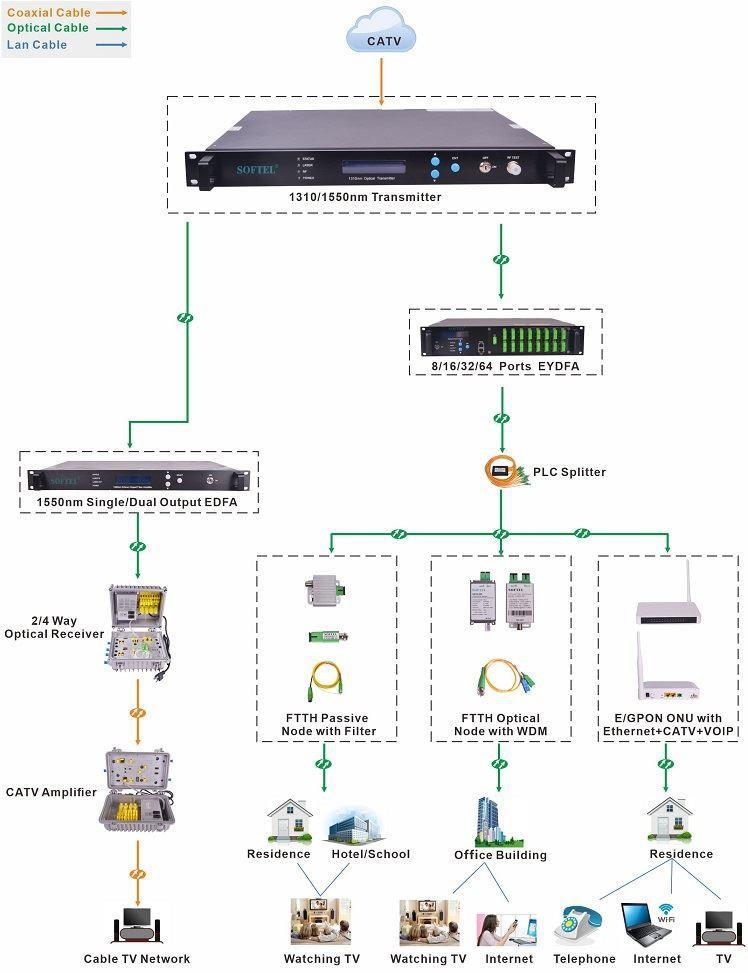

L'émetteur optique externe 1550 nm à 2 sorties est l'équipement principal du système de réseau RFTV.

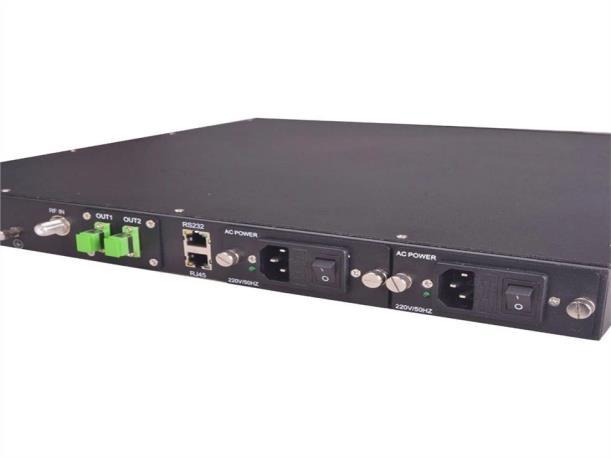

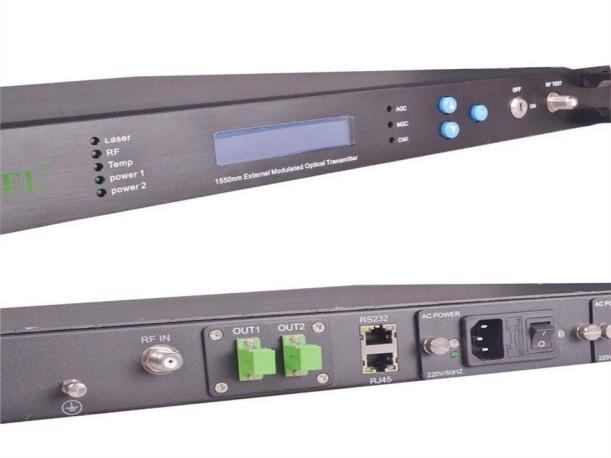

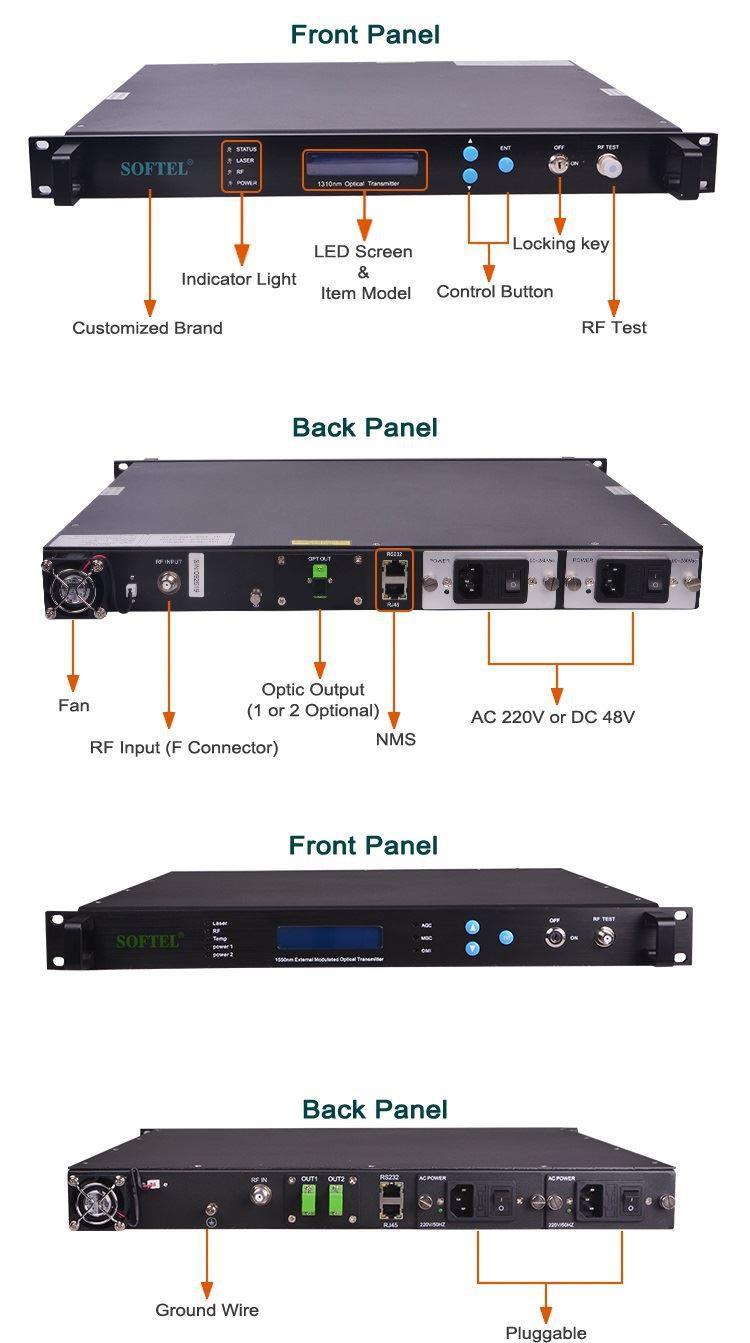

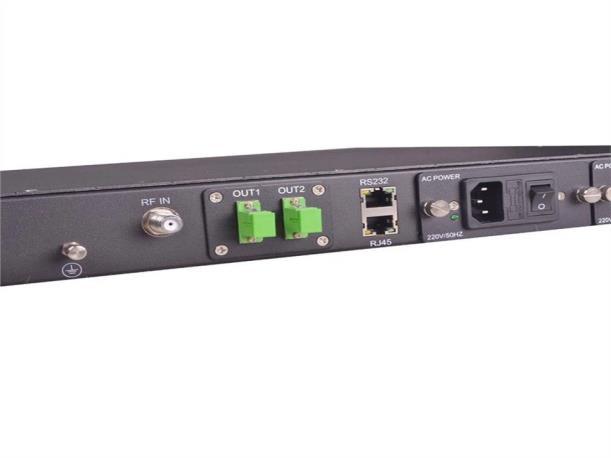

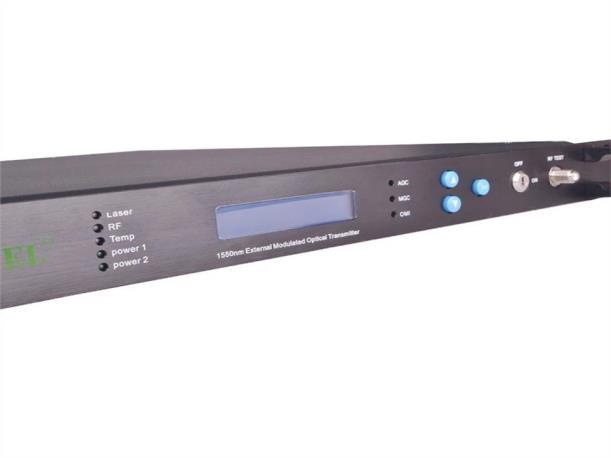

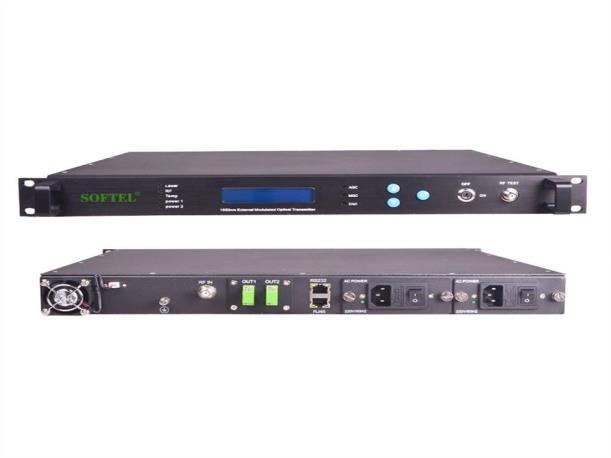

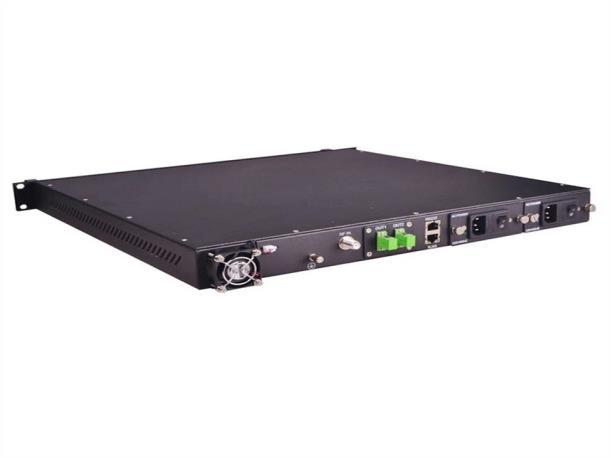

Émetteur optique externe 1550 nm 2 sorties
L'émetteur optique externe 1550 nm à 2 sorties est exempt de chirp laser, offre une faible distorsion de dispersion et un taux d'extinction élevé, avec d'excellentes caractéristiques dans la bande de fréquences de 40 à 862 MHz. Le modulateur externe ne génère pas de distorsion CSO après une polarisation raisonnable. Il peut être suivi d'un amplificateur pour une couverture étendue des réseaux interurbains et locaux très longs. Grâce au WDM, des canaux optiques multi-longueurs d'onde peuvent être transmis sur une seule fibre. La télévision par câble sur fibre optique 1550 nms'inscrit dans la tendance actuelle du triple play et de la fibre optique jusqu'au domicile.
L'émetteur optique externe 1550 nm à 2 sorties avec son indice élevé, sa haute fiabilité et son excellent rapport qualité-prix est applicable aux liaisons principales et aux liaisons de réseau de distribution dans les têtes de station CATV de grande et moyenne taille.
Paramètres techniques de l'émetteur optique externe 1550 nm 2 sorties
Performance
Longueur d'onde de fonctionnement (nm )
Fonction optique
Indice Supplément
1548~15 63 ST1550EC
UIT-TG. 692 ST1550EU
Plage de réglage de la longueur d'onde (n m) ±1,6 (±2 00 GHz) ST1550EC
Mode de réglage de la longueur d'onde Pas de ± 0,05 nm ST1550EU
Stabilité de la longu eur d'onde (Pm /℃) -1~0 Tc=20~70℃
Fonction RF
Fonctionnalit é de lien
Contact : Tomleequan E-mail :
largeur de ligne (M Hz)
Typ.=0,6 5 FWHM(△λ), (-3 dB pleine l argeur)
Taux de suppression du mode latéral (d B) ≥45 SMSR
Intensité de bruit éq uivalente ≤-160 RIN (20~1000 MHz)
Nombre de ports de sortie 2 Optionnel4,6
Puissance de sortie (dB m) 10, 8,5, 7,0, 4,5 2×7, 2×9, 2×10, 2×5, 4×7,6 ×7
Perte de retour (d B) ≥50
Connecteur optique FC/APC SC/APC, LC/APC en option
Bande passante de travail (M Hz) 47~862
Niveau d'entrée (dB m V) 18~28 AGC
Platitude (d B) ≤±0,75 47~862 MHz
Perte de retour (d B) >16
Impédance d'entrée (Ω) 75 port RF F-Femme
Canal de transmission PAL-D/6 0CH
CNR1 (d B) ≥53,0 Dos à dos
CNR2 (d B) ≥ 51,5
CTB (d B) ≥-65
Fibre optique de 65 km, réception 0 dBm
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Caractéristiqu es générales
Contact : Tomleequan E-mail :
OSC (d B) ≥-65
SBS restreignent (dB m) 13~18 Réglable
Interface de gestion de réseau SNMP RJ45
Interface de commun ication RS232
Alimentation électriq ue (VA C) 90~265 50/60 Hz (VD C) -48 30~72 VCC
Consommation d'éne rgie (F) 50 Travaux à puissance unique
Température de trav ail (℃) -5~65
Température de stoc kage (℃) -40~85
Humidité relative de fonctionnement (%) 5~95

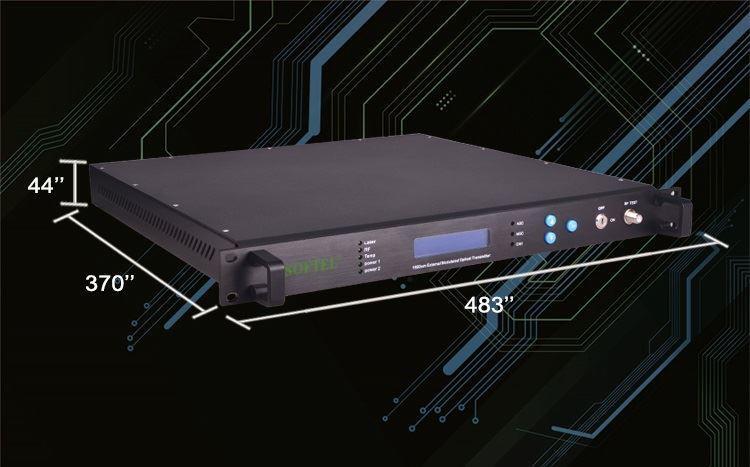

19 × 14, 5 × 1,75
taille ("")
19 × 17, 9 × 1,75
Contrôle automatique de la t empérature de la machine
Type S
Type L
