Manufaktur Großhandel 1550 nm externer optischer Sender 2
Ausgänge für CATV-Netzwerke mit WDM-Technologie
Suchen Sie eine zuverlässige Lösung für die großflächige Abdeckung von CATV-Netzen?
Der externe optische 1550-nm-Sender mit 2 Ausgängen bietet außergewöhnliche Leistung ohne Laser-Chirp, geringe Dispersionsverzerrung und ein hohes Extinktionsverhältnis und gewährleistet so eine hochwertige Signalübertragung im Frequenzbereich von 40 bis 862 MHz. Er eignet sich ideal für Haupt- und Verteilverbindungen in CATV-Kopfstellen und unterstützt WDM-Technologie für die
Mehrwellenlängenübertragung über eine einzige Glasfaser. Mit einer Ausgangsleistung von bis zu 10 dBm und einem CNR von ≥53,0 dB eignet sich dieser Sender perfekt für Triple-Play- und Fiber-to-Home-Anwendungen.
• Kein Laser-Chirp und geringe Dispersionsverzerrung | • WDM-fähige
Mehrwellenlängenübertragung | • Ausgangsleistung bis zu 10 dBm | • CNR ≥ 53,0 dB |
• Ideal für CATV-Kopfstellen und große Netzwerke
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

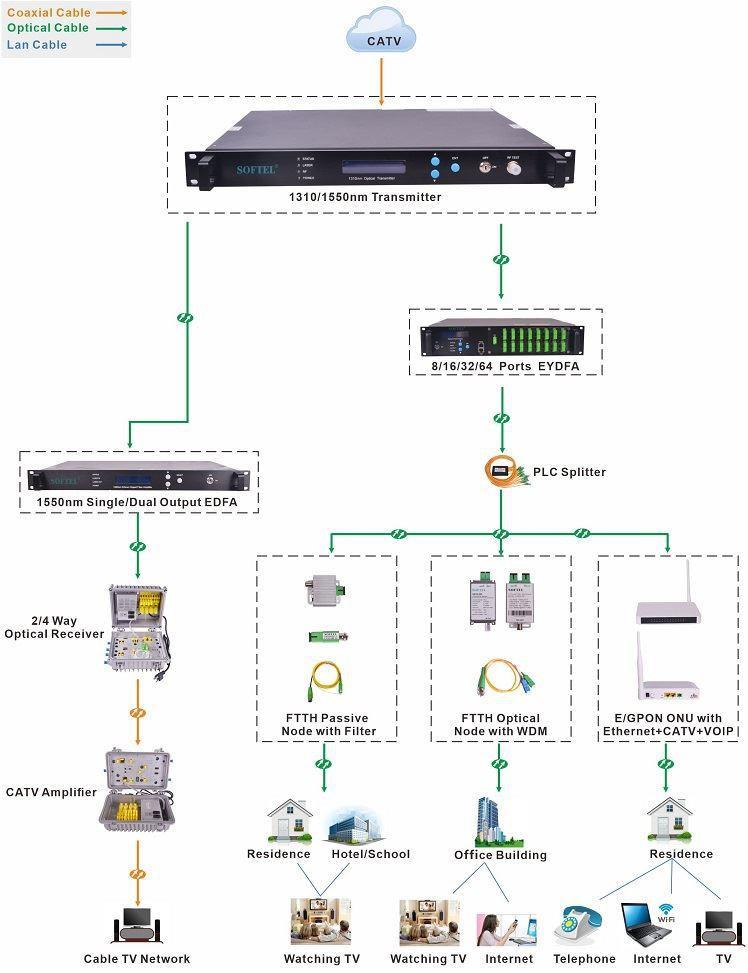

Der externe optische 1550-nm-Sender mit 2 Ausgängen ist die Kernausrüstung im RFTV-Netzwerksystem.

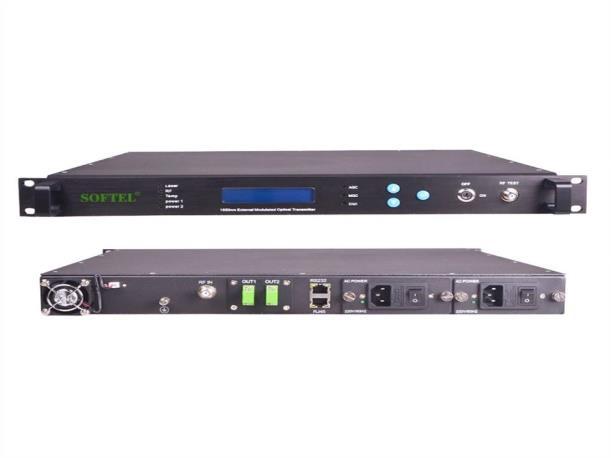

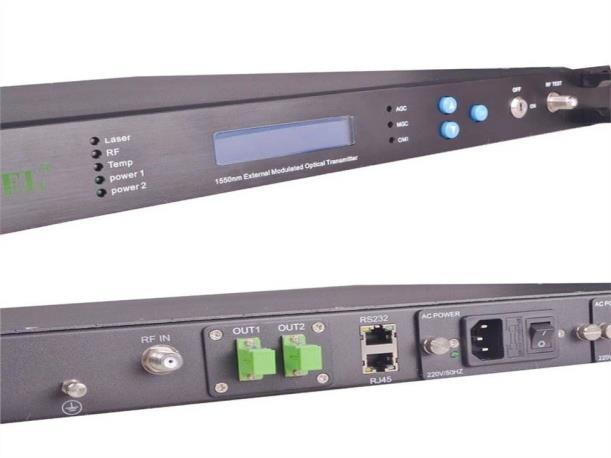

1550 nm externer optischer Sender, 2 Ausgänge
Der externe optische 1550-nm-Sender mit 2 Ausgängen weist kein Laser-Chirp, geringe Dispersionsverzerrung und ein hohes Extinktionsverhältnis auf und bietet hervorragende Eigenschaften im Bereich von 40 bis 862 MHz. Der externe Modulator erzeugt nach angemessener Vorspannung keine CSO-Verzerrung. Bei großflächiger Abdeckung überlanger Haupt- und lokaler Netzwerke kann ein Verstärker nachgeschaltet werden. Durch die Verwendung von WDM können optische Kanäle mit mehreren Wellenlängen über eine Faser übertragen werden. 1550-nm-Glasfaser-CATV folgt dem aktuellen Entwicklungstrend von Triple-Play und Fiber-to-Home.
Der externe optische 1550-nm-Sender mit 2 Ausgängen verfügt über einen hohen Index, eine hohe Zuverlässigkeit undein hervorragendes Preis-Leistungs-Verhältnis undist für Hauptverbindungen und Verteilungsnetzverbindungen in großen und mittleren CATV-Stationskopfstellen geeignet.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Technische Parameter des externen optischen Senders 1550 nm mit 2 Ausgängen
Leistung Index Ergänzen
Betriebswellenlänge (nm )
Wellenlängen-Einstellb ereich (n m)
Optisches Merkmal
Wellenlängen-ADJ.-M odus
1548–1563 ST1550EC
ITU-TG.692 ST1550EU
±1,6 (±200 GHz) ST1550EC
±0,05 nm S chrittweite ST1550EU
Wellenlängenstabilität (Pm /℃) -1~0
Linienbreite (M Hz)
Typ.=0,65
Tc = 20 bis 70 °C
FWHM(△λ), (-3dB volle Breite)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Funktio n
Link-Funkti on
Allgemeine Funktion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Seitenmodus-Unterdrüc kungsverhältnis (dB) ≥45 SMSR
Äquivalente Geräuschi ntensität ≤-160 RIN (20 bis 1000 MHz)
Anzahl der Ausgangsp orts 2 Optional4,6
Ausgangsleistung (dB m) 10, 8,5, 7,0, 4,5 2×7, 2×9, 2×10, 2×5, 4× 7,6×7
Rückflussdämpfung (dB) ≥50
Optischer Anschluss FC/APC Optional SC/APC, LC/A PC
Arbeitsbandbreite (M Hz) 47~862
Eingangspegel (dB mV) 18~28 AGC
Ebenheit (dB) ≤±0,75 47 bis 862 MHz
Rückflussdämpfung (dB) >16
Eingangsimpedanz (Ω) 75
HF-Anschluss F-Weiblich
Sendekanal
PAL-D/60C H
CNR1 (dB) ≥53,0 Rücken an Rücken
CNR2 (dB) ≥51,5 65 km Glasfaser, 0 dBm Empfang
CTB (dB) ≥-65
CSO (dB) ≥-65
SBS-Rückhaltesystem (dB m) 13~18 Einstellbar
SNMP-Netzwerkverwa ltungsschnittstelle RJ45
Kommunikationsschnitt RS232
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
stelle
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stromversorgung (VA C) 90~265 50/60 Hz (VD C) -48 30~72 V DC
Stromverbrauch (W) 50
Arbeitstemperatur (℃) -5 bis 65
Lagertemperatur (℃) -40 bis 85 ° C
Relative Luftfeuchtigk eit im Betrieb (%) 5~95

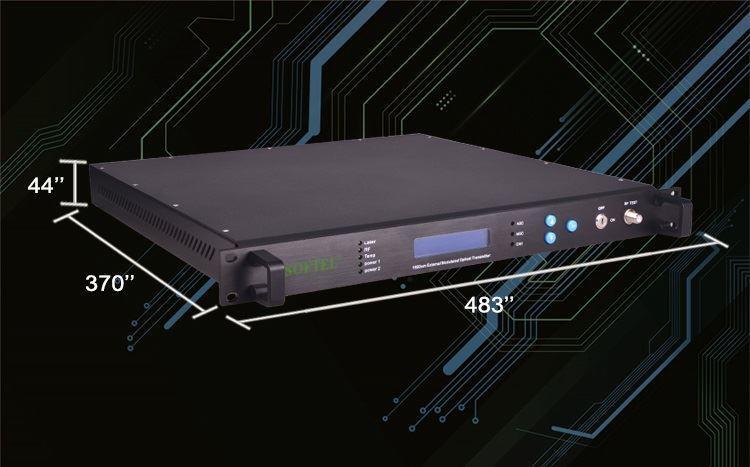

Größe (")
Einzelkraftwerke
Automatische Maschinen temperaturregelung
19×14,5×1,7 5 S-Typ
19×17,9×1,7 5 L-Typ
