Encodeur modulateur ISDB-T SFT3542B avec entrée
HDMI/YPbPr et sortie RF pour la diffusion
Vous recherchez une solution fiable pour convertir les signaux HDMI/YPbPr en sortie RF numérique ? Le modulateur-encodeur ISDB-T SFT3542B intègre l'encodage MPEG-2 et MPEG-4/AVC H.264 avec modulation, offrant une sortie RF numérique de haute qualité.
Doté de 4 entrées HDMI/YPbPr, d'une entrée ASI et de 2 sorties ASI, il est conçu pour les applications broadcast, câble et IPTV. Doté d'un faible délai, d'une excellente qualité de modulation et d'une gestion NMS en ligne, cet appareil assure un fonctionnement fluide dans les environnements exigeants.
• 4 entrées HDMI/YPbPr | • Encodage MPEG-2 et MPEG-4/AVC H.264 | • 2 sorties ASI et 1 sortie IP | • Faible délai et haute qualité de modulation | • Gestion NMS basée sur le Web
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
4 canaux HDMI/YPbPr, 1 entrée ASI pour le remuxage ; 1 entrée RF pour le mixage RF
Modulateur d'encodeur ISDB-T

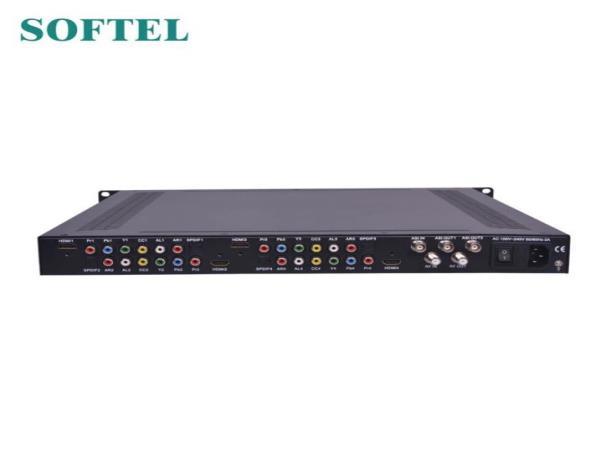

Le modulateur-encodeur ISDB-T SFT3542B est un appareil tout-en-un intégrant l'encodage (MPEG-2, MPEG-4/AVC H.264) et la modulation pour convertir les signaux HDMI/YPbPr, etc., en sortie RF numérique. Pour répondre aux différents besoins des clients, le SFT3542B est également équipé d'une entrée ASI et d'une sortie avec deux ports ASI et un port IP.
Caractéristiques principales
Encodage vidéo MPEG2 HD et MPEG4 AVC H.264 HD
Encodage audio DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
Prise en charge du relais DD AC3 (2.0/5.1/7.1)
4* canaux HDMI/YPbPr en entrée
1*ASI pour le remuxage ; 1*RF pour le mixage RF
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
2 sorties RF DVB-T (4 sorties RF DVB-C, 2 sorties ISDB-T, 4 sorties ATSC en option) ; sortie ASI ; sortie IP
Prise en charge CC (sous-titrage codé) EIA608 (à partir de la source CVBS uniquement)
Prise en charge du numéro de canal logique (LCN) à faible délai
Excellente qualité de modulation
Écran LCD, télécommande et firmware
Gestion NMS basée sur le Web ; mises à jour via le Web
Spécifications du modulateur codeur ISDB-T
Section d'encodage
Vidéo (HDMI)
Codage
Interface
Résolution
Faible délai
MPEG2; MPEG4 AVC/H.264
HDMI*4
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Normal, Mode 1, Mode 2 Rapport hauteur/largeur 4:3; 16:9
MPEG1 Couche II ; MPEG2-AAC ; MPEG4-AAC ; DD
Codage
Audio (HDMI)
Interface
AC3(2.0); Passthrough DD AC3 (2.0/5.1/7.1)
HDMI*4 (SPDIF non applicable)
Taux d'échantillonnage 48 kHz
Débit binaire 64, 96, 128, 192, 256, 320 kbps
Codage
Vidéo (YPbPr)
MPEG2; MPEG4 AVC/H.264
Interface YPbPr*4 (RCA) Résolution
1920*1080_60i, 1920*1080_50i;
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Codage
Audio (G/D)
1280*720_60p, 1280*720_50P
MPEG1 Couche II ; MPEG2-AAC ; MPEG4-AAC ; DD
AC3(2.0); Passthrough DD AC3 (2.0/5.1/7.1)
Interface 4*stéréo/8*mono
Taux d'échantillonnage 48 kHz
Débit binaire 64, 96, 128, 192, 256, 320 kbps
Section modulateur DVB-T (option)
Standard EN300744
Mode FFT 2K, 8K
Bande passante 6M, 7M, 8M
Constellation
QPSK, 16QAM, 64QAM, Garde Interva
1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
fréquence RF
sortie RF
Niveau de sortie RF
30~960MHz, pas de 1KHz
Sortie COFDM DVB-T (sortie combinée de 2 porteuses)
-30~ -10dbm (81~97 dbµV), pas de 0,1db
Section modulateur ISDB-T (option)
Standard ARIB STD-B31
Constellation
Intervalle de garde
DQPSK, QPSK, 16QAM, 64QAM
1/32, 1/16, 1/8, 1/4
Mode de transmission 2K, 4K, 8K
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Taux de code 1/2, 3/4, 5/6, 7/8
fréquence RF
Système
Interface locale
30~999MHz, pas de 1KHz
Écran LCD + boutons de commande
Gestion à distance Web NMS
Langue Anglais
Stream Out
2 ASI en miroir (type BNC, 100M) ;
IP (4 SPTS) sur UDP, sortie RTP/RTSP (RJ45, 100M)
Interface NMS RJ45, 100M
Général
Alimentation électrique
CA 100 V ~ 240 V
Dimensions 482*400*44mm
Poids 4,5 kg
Température de fonctionnement 0~45℃
