Manufaktur Großhandel CATV Modulator 24 Kanäle mit eingebautem
Combiner f
ür High Output RF Signal
Suchen Sie eine zuverlässige und effiziente Lösung für die
Mehrkanal-HF-Signalmodulation? Der CATV-Modulator 24 Channels ist ein 3HE-Rack-Gehäuse für bis zu 24 mikroprozessorgesteuerte, feste Mini-Modulatoren. Dank integriertem aktiven Combiner entfällt unnötige Verkabelung und ein hoher
Ausgangspegel von 102 dBµV ist gewährleistet. Ideal für Kabel-TV-Kopfstellen, Hotels und Sendeanlagen: Dieser Modulator bietet SAW-Filterung für überlegenes In-Band-C/N,
Restseitenbandselektivität und Frontplattenzugriff für eine einfache Einrichtung.
Erhältlich in NTSC- oder PAL-Konfigurationen, ist er die robuste Wahl für nahtloses HF-Signalmanagement.
• Eingebauter aktiver Combiner | • 102 dBµV Ausgangspegel | • SAW-Filterung für ü
berlegenes C/N | • Zugriffssteuerung auf der Vorderseite | • NTSC/PAL-Konfigurationen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:

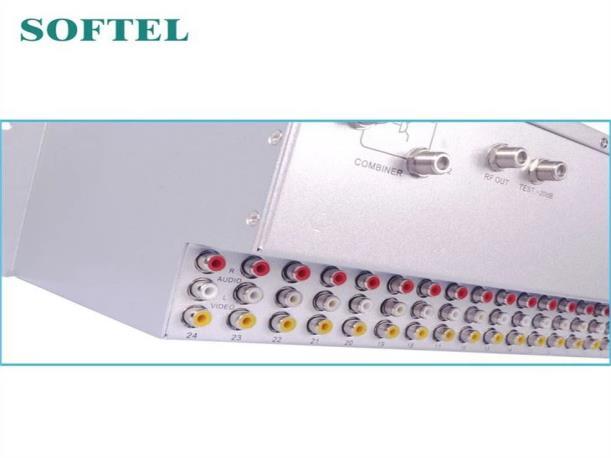

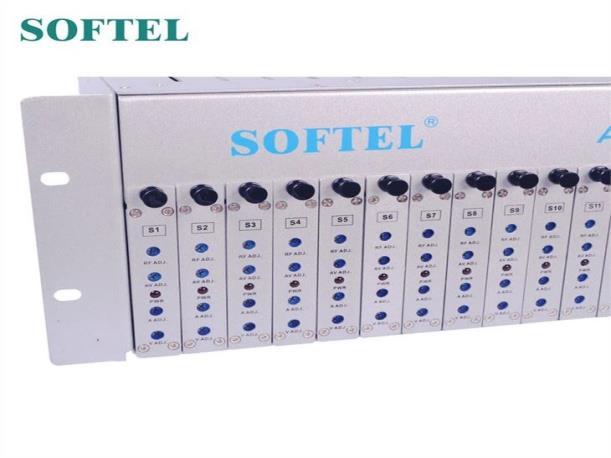

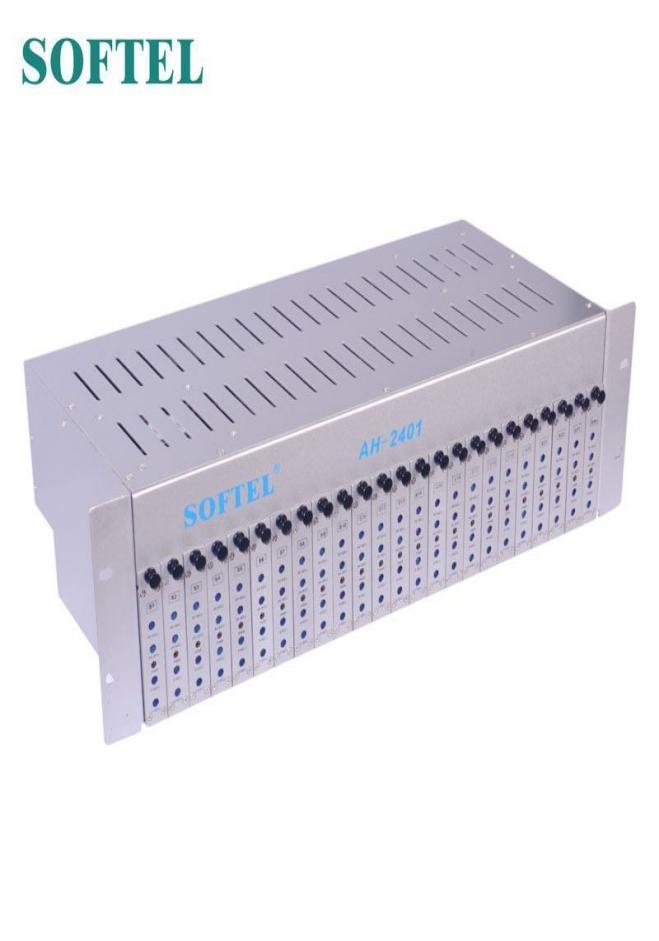

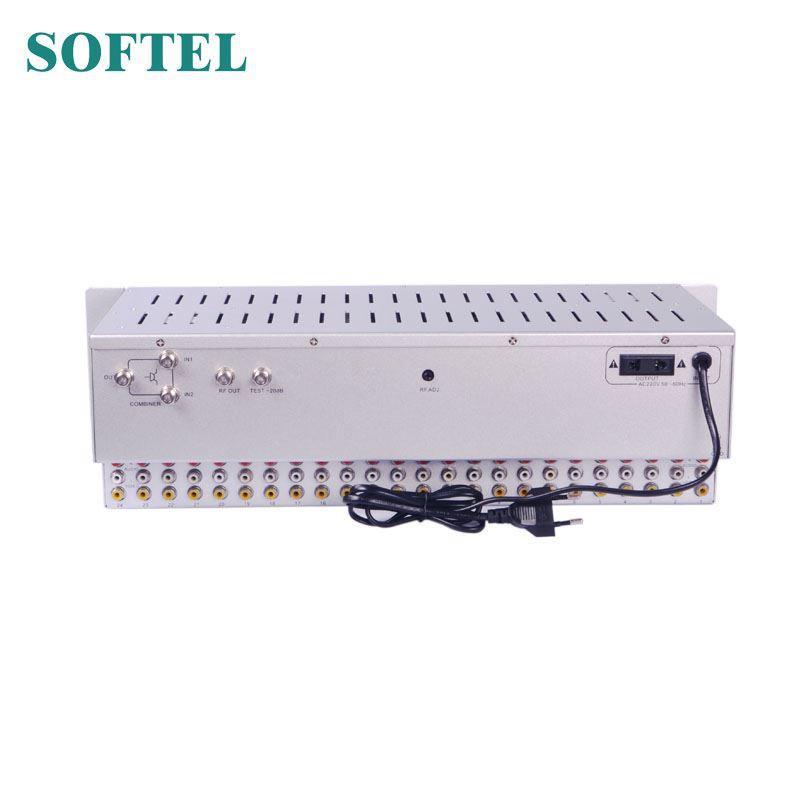

Der CATV-Modulator mit 24 Kanälen ist ein 3RU-Rack-Gehäuse, das die Installation von bis zu 24 mikroprozessorgesteuerten festen Mini-Modulatoren ermöglicht.
CATV-Modulator 24 Kanäle
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Der CATV-Modulator mit 24 Kanälen ist ein 3HE-Rack-Gehäuse, das die Installation von bis zu 24 mikroprozessorgesteuerten, festen Mini-Modulatoren ermöglicht. Der integrierte aktive Combiner vermeidet unnötige Verkabelung und mögliche Anschlussprobleme und sorgt für einen hohen Ausgangspegel. Alle Modulatorkarten sind werkseitig perfekt auf die gewünschten Kanäle und den korrekten Offset eingestellt.
FUNKTIONEN des Catv-Modulators 24 Kanäle
1. Die Restseitenbandselektivität ermöglicht eine wartungsfreie Konfiguration benachbarter Kanäle
2. Zwei Lüfter für lange Lebensdauer
3. 42dBmV Combiner-Ausgangspegel, kein zusätzlicher Combiner erforderlich
4. SAW-Filterung (Surface Acoustic Wave) auf der ZF für ein besseres C/N-Verhältnis im Band
5. Zugriffssteuerung auf der Vorderseite ermöglicht eine einfache Einrichtung
6. Verfügbar in NTSC- oder PAL-Konfigurationen

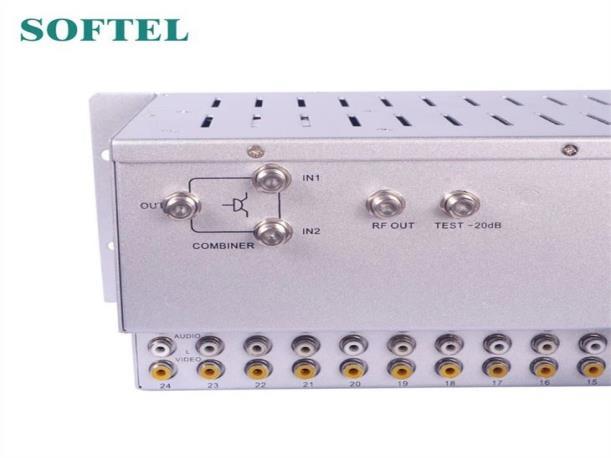

7. Zusätzlicher Combiner zur einfachen HF-Signalkombination
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Spezifikation des Catv-Modulators 24 Kanäle
Chassis
RF Frequenzbereich 45 ~ 860 MHz
Ausgangsanschluss F-Stecker
Ausgangspegel 102 dBµV (einstellbar)
Testpunkt -20 dB
Isolierung von Port zu Port ≥ 35 dB
Rückflussdämpfung ≥ 12 dB
Gewinnen + 4 dB
ALLGEMEIN
Modulatorkapazität 16
Eingangsspannungsbereich 110 V oder 220 V
Lüfter 2
Verbrauch 70 W (voll geladen)
Dimension 42 * 13 * 20 cm
Nettogewicht 10 kg (voll beladen)
Versandgewicht 3,7 kg (nur Gehäuse) 11 kg (voll beladen)
Kartongröße 53 * 30 * 24 cm
Modulatorkarte
RF Ausgangsfrequenz 45 ~ 860 MHz
Ausgangspegel 95 dBµV (einstellbar)
Ausgangsanschluss F-Stecker
A/V-Verhältnis -11 ~ -18 dB (Einstellbar)
Frequenzstabilität ±5 kHz
Videoeingangspegel 0,6–1,5 Vp-p (87,5 % Modulation)
Videoeingangsanschluss Gelber Cinch
Audio-Eingangspegel 1 Vss (25 kHz Abweichung)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audioeingangsanschluss Weißer und roter RCA (MONO)
ALLGEMEIN Stromspannung
