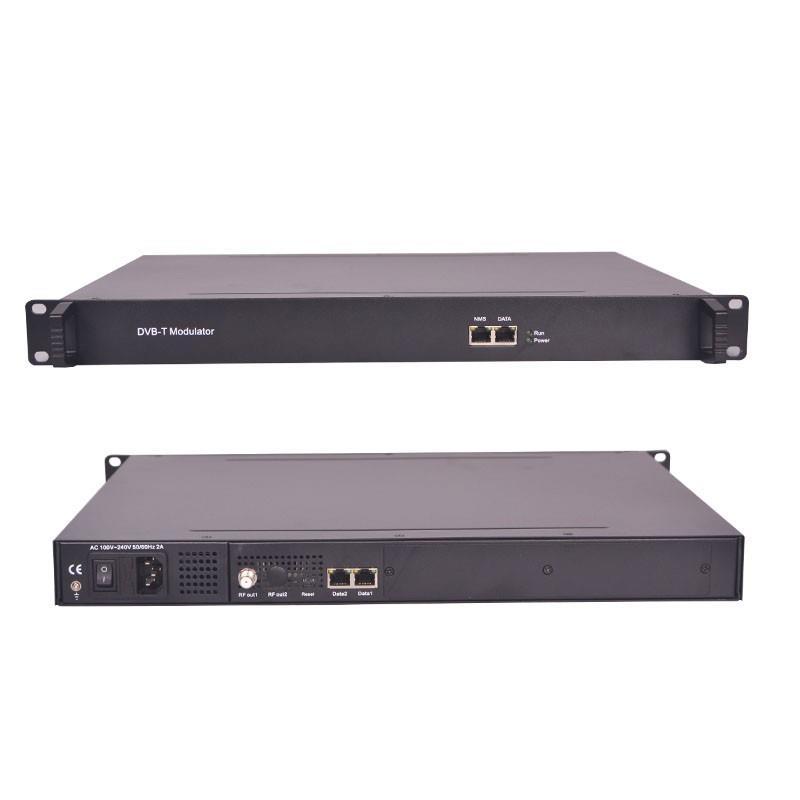

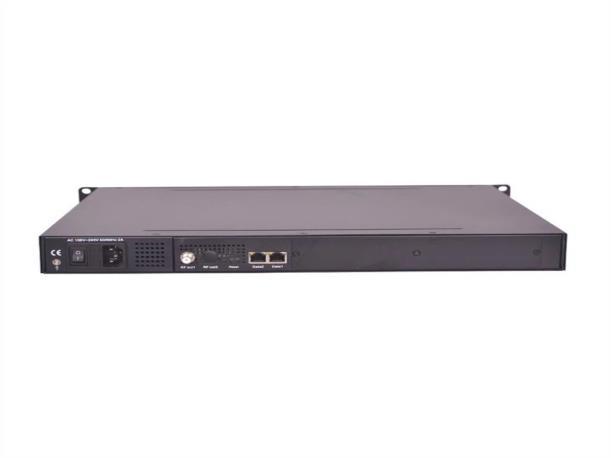

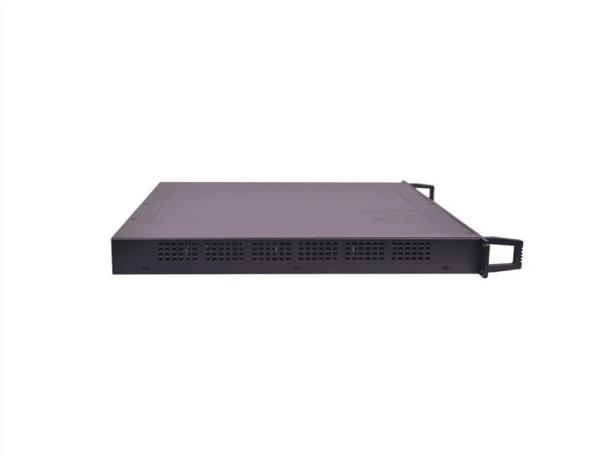

Manufaktur-Großhandels-IP-zu-DVB-T-Modulator mit 1024
IP-Eingängen und 8 nicht benachbarten Trägern
Suchen Sie eine leistungsstarke und kostengünstige Lösung für DTV-Übertragungen?
Der IP-zu-DVB-T-Modulator ist ein All-in-One-Gerät, das den Anforderungen moderner Rundfunkübertragungen gerecht wird. Mit 8 Multiplexkanälen, 8
DVB-T-Modulationskanälen und Unterstützung für bis zu 1024 IP-Eingänge gewährleistet dieses Gerät eine nahtlose Übertragung mit hoher Integration und niedrigen Kosten. Er verfügt über 8 nicht benachbarte Trägerausgänge (50–960 MHz), PID-Remapping und
PSI/SI-Bearbeitung und ist damit ideal für DTV-Systeme der nächsten Generation. Er entspricht dem ETSI EN300 744-Standard und eignet sich perfekt für Rundfunkanstalten und Systemintegratoren, die Wert auf Zuverlässigkeit und Skalierbarkeit legen.
• 1024 IP-Eingang | • 8 nicht benachbarte Träger-Ausgang | • PID-Neuzuordnung und
PSI/SI-Bearbeitung | • Webbasiertes Netzwerkmanagement | • ETSI EN300 744-konform
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der IP-zu-DVB-T-Modulator ist ein von uns entwickeltes All-in-One-Gerät.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Der IP-zu-DVB-T-Modulator ist ein von uns entwickeltes All-in-One-Gerät. Er verfügtüber 8 Multiplexkanäle und8 DVB-T-Modulationskanäle und unterstützt maximal 1024 IP-Eingänge über den GE-Port und 8 nicht benachbarte Träger (50–960 MHz) über die HF-Ausgangsschnittstelle. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist ideal für DTV-Übertragungssysteme der neuesten Generation.
FUNKTIONEN des IP-zu-DVB-T-Modulators
2 GE-Eingang, SFP-Schnittstelle
Unterstützt bis zu 1024 Kanäle TS über UDP/RTP, Unicast und Multicast, IGMP v2\v3
Max. 840 Mbit/s für jeden GE-Eingang
Unterstützt die genaue PCR-Anpassung
Unterstützt PID-Neuzuordnung und PSI/SI-Bearbeitung
Unterstützt bis zu 180 PIDS-Neuzuordnungen pro Kanal
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Unterstützt 8 Multiplex-TS über UDP/RTP/RTSP-Ausgang
8 DVB-T-Nicht-Nachbarträger-Ausgänge, konform mit demETSI EN300 744-Standard
Unterstützt RS (204,188) Kodierung
Unterstützt webbasiertes Netzwerkmanagement
Spezifikation des IP-zu-DVB-T-Modulators
Eingan g Eingang
Transportprotokoll
Übertragungsrate
512×2 IP-Eingänge, 2 100/1000M Ethernet-Ports (SFP)
TS über UDP/RTP, Unicast und Multicast, IGMP V2/V3
Max. 840 Mbit/s für jeden Einga ngskanal
Eingangskanal 1024
Ausgangskanal 8
Max. PIDs 180 pro Kanal
Mux
Modul ation
Funktionen
PID-Neuzuordnung (automatisch/ manuell optional)
PCR-genaue Anpassung
Automatische Generierung der P SI/SI-Tabelle
Param eter Kanal 8
Modulationsstandard ETSI EN300 744
Konstellation QPSK/16QAM/64QAM
Bandbreite 6/7/8 MHz
Trans-Modus 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
HF-Au Schnittstelle
F-Typ-Ausgangsport für 8 nicht
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
sgang benachbarte Träger
HF-Bereich
Ausgangspegel
50~960 MHz, 1-kHz-Schrittweite
-20~+10dbm (für alle Träger), 0, 5db-Schritte
MER ≥ 40 dB
ACL -55 dBc
TS-Au sgang 8 IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2 100/1000M Ethernet-Ports
System Webbasiertes Netzwerkmanagement
Umgebungsanforderungen
Artikel Erfordernis
Maschi nenhall e Wenn der Benutzer eine Maschinenrahmenanordnung in einer Maschinenhalle installiert, sollte der Abstand zwischen zwei Reihen von Maschinenrahmen 1,2 bis 1,5 m betragen und der Abstand zur Wand sollte nicht weniger als 0,8 m betragen.
Maschi nenhall enbode n
Elektrische Isolierung, staubfrei
Volumenwiderstand des antistatischen Erdungsmaterials: 1 x 107 – 1 x 1010 W , Erdungsstrombegrenzungswiderstand: 1 M (Bodenbelastung sollte größer als 450 kg/m² sein)
Umgeb ungste mperatu r 5–40 °C (nachhaltig), 0–45 °C (kurzzeitig)
Der Einbau einer Klimaanlage wird empfohlen
Relativ e Luftfeu chtigkei t 20 % ~ 80 % nachhaltig 10 % ~ 90 % kurzfristig
Druck 86 bis 105 kPa
Tür & Fenster Montage von Gummistreifen zum Abdichten von Türspalten und Doppelglasscheiben für Fenster
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Wand Es kann mit Tapeten oder weniger heller Farbe bedeckt werden.
Brandsc hutz Feuermeldeanlage und Feuerlöscher
Leistun g
+8613922702227
Die Stromversorgung des Geräts, der Klimaanlage und der Beleuchtung ist unabhängig voneinander. Die Stromversorgung des Geräts erfordert Wechselstrom 220 V ±10 % 50/60 Hz oder 110 V ±10 % 50/60 Hz. Bitte überprüfen Sie dies vor der Inbetriebnahme sorgfältig.
Erdungsanforderung
Eine gute Erdung aller Funktionsmodule ist die Grundlage für die Zuverlässigkeit und Stabilität der Geräte. Sie ist zudem die wichtigste Garantie für Blitzableitung und Störfestigkeit. Daher muss das System dieser Regel entsprechen.
Der Außenleiter und die Isolationsschicht des Koaxialkabels müssen eine ordnungsgemäße elektrische Leitung mit dem Metallgehäuse des Geräts gewährleisten.
Der Erdungsleiter muss aus Kupfer bestehen, um die Hochfrequenzimpedanz zu verringern, und das Erdungskabel muss so dick und kurz wie möglich sein.
Benutzer sollten sicherstellen, dass die beiden Enden des Erdungskabels gut elektrisch leitend und rostfrei sind.
Es ist verboten, andere Geräte als Teil des Erdungsstromkreises zu verwenden
Die Leitungsfläche zwischen Erdungskabel und Geräterahmen sollte nicht weniger als 25 mm2 betragen.
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000
Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
