Modulateur IP vers DVB-T en gros avec entrée 1024 IP et sortie 8
porteuses non adjacentes
Vous recherchez une solution performante et économique pour la diffusion DTV ? Le modulateur IP vers TNT est un appareil tout-en-un conçu pour répondre aux exigences de diffusion modernes. Avec 8 canaux de multiplexage, 8 canaux de modulation TNT et la prise en charge de 1 024 entrées IP, cet appareil garantit une transmission fluide, une int égration élevée et un faible coût. Il dispose d'une sortie pour 8 porteuses non adjacentes (50 MHz à 960 MHz), d'un remappage PID et d'un montage PSI/SI, ce qui le rend idéal pour les systèmes DTV de nouvelle génération. Conforme à la norme ETSI EN300 744, il est idéal pour les diffuseurs et les intégrateurs système en quête de fiabilité et d'évolutivit é.
• 1024 entrées IP | • 8 sorties porteuses non adjacentes | • Remappage PID et édition
PSI/SI | • Gestion de réseau basée sur le Web | • Conforme à la norme ETSI EN300 744
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le modulateur IP vers DVB-T est un appareil tout-en-un développé par nos soins.

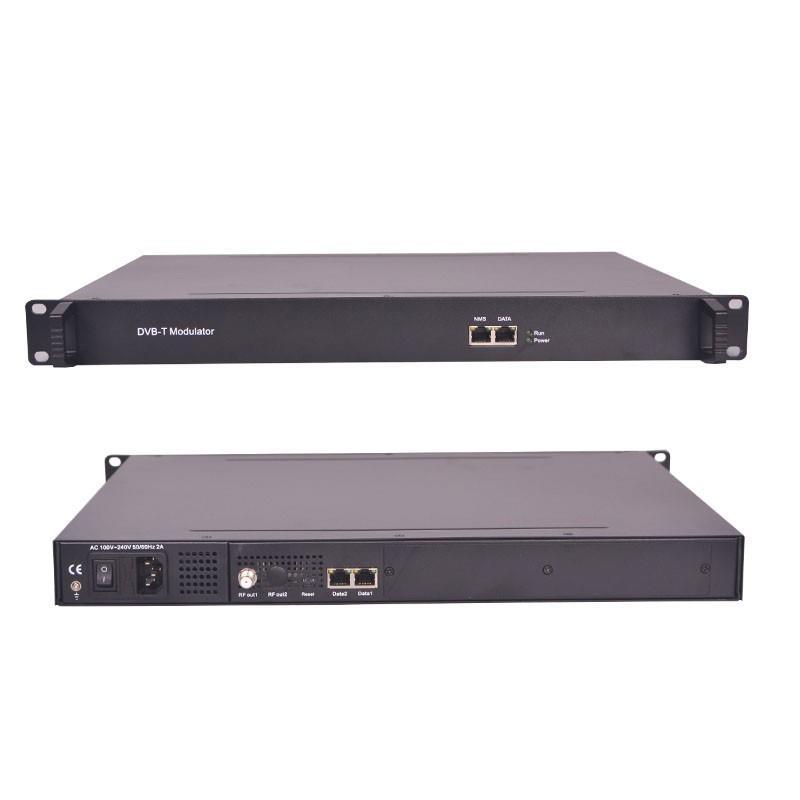

Modulateur IP vers DVB-T
Le modulateur IP vers DVB-T est un appareil tout-en-un que nous avons développé. Il dispose de 8 canaux de multiplexage et de 8 canaux de modulation DVB-T, et prend en charge jusqu'à 1024 entrées IP via le port GE et 8 porteuses non adjacentes (50 MHz à 960 MHz) via l'interface de sortie RF. Il se caractérise également par un haut niveau d'intégration, des performances élevées et un faible coût. Il est ainsi parfaitement adaptable aux systèmes de diffusion TNT de nouvelle génération.
CARACTÉRISTIQUES du modulateur IP vers DVB-T
2 entrées GE, interface SFP
Prend en charge jusqu'à 1024 canaux TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP v2\v3
Max 840 Mbps pour chaque entrée GE
Prend en charge un ajustement PCR précis
Prend en charge le remappage PID et l'édition PSI/SI
Prend en charge jusqu'à 180 remappages PIDS par canal
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
Prise en charge de 8 TS multiplexés sur sortie UDP/RTP/RTSP
Sortie 8 porteuses DVB-T non adjacentes, conforme à la norme ETSI EN300 744
Prend en charge l'encodage RS (204,188)
Prise en charge de la gestion de réseau basée sur le Web
Spécification du modulateur IP vers DVB-T
Saisir
Saisir
Protocole de transport
Taux de transmission
Entrée IP 512 × 2, 2 ports Ethernet 100/1000M (SFP)
TS sur UDP/RTP, monodiffusion et multidiffusion, IGMP V2/V3
Max 840 Mbps pour chaque canal d'entrée
Canal d'entrée 1024
Canal de sortie 8
PID max.
Multip lexeur
Modul ation
Param ètres
Fonctions
180 par canal
Remappage PID (automatique/man uel en option)
Ajustement précis de la PCR
Tableau PSI/SI généré automatiqu ement
Canal 8
Norme de modulation ETSI EN300 744
Constellation QPSK/16QAM/64QAM
Bande passante 6/7/8 MHz
Mode Trans 2K/4K/8K
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Sortie Interface
Port de sortie de type F pour 8
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
RF porteuses non adjacentes
Portée RF
Niveau de sortie
Sortie TS
Systè me
50~960 MHz, pas de 1 kHz
-20~+10dbm (pour toutes les porte uses), pas de 0,5db
MER ≥ 40 dB
LCA -55 dBc
8 sorties IP sur UDP/RTP/RTSP, monodiffusion/multidiffusion, 2 ports Ethernet
100/1000M
Gestion de réseau basée sur le Web
Exigence environnementale
Article Exigence
Espace de la salle des machines
Étage de la salle des machines
Lorsque l'utilisateur installe un ensemble de cadres de machine dans une salle de machines, la distance entre 2rangées de cadres de machine doit êtrede 1,2 à 1,5 met la distance contre le mur ne doit pas être inférieure à 0,8 m.
Isolation électrique, sans poussière
Résistivité volumique du matériau antistatique de mise à la terre : 1 x 10 7 ~1 x 10 10 W , résistance de limitation du courant de mise à la terre : 1 M (la charge au sol doit être supérieure à 450 kg/㎡)
Températur e ambiante
5~40℃ (durable), 0~45℃ (courte durée)
l'installation de la climatisation est recommandée
Humidité relative 20 % à 80 % durables 10 % à 90 % à court terme
Pression 86~105KPa
Porte et fenêtre
Installationde bandes de caoutchouc pour sceller les interstices des portes et devitres à double niveau pour les fenêtres
Mur Il peut être recouvert de papier peint ou de peinture moins brillante.
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Protection contre l'incendie
Pouvoir
Contact : Tomleequan E-mail :
Système d'alarme incendie et extincteur
L'alimentation de l'appareil, de la climatisation et de l'éclairage est indépendante. L'appareil nécessite une alimentation secteur de 220 V ± 10 % 50/60 Hz ou 110 V ± 10 % 50/60 Hz. Veuillez vérifier attentivement avant de l'utiliser.
Exigence de mise à la terre
Une bonne mise à la terre de tous les modules fonctionnels est essentielle à la fiabilité et à la stabilité des appareils. Elleconstitueégalement la garantie la plus importante de protection contrela foudre et l'élimination des interférences. Le système doit donc respecter cette règle.
Le conducteur extérieur et la couche d'isolation des câbles coaxiaux doivent maintenir une bonne conduction électrique avec le boîtier métallique de l'appareil.
Le conducteur de mise à la terre doit adopter un conducteur en cuivre afin de réduire l'impédance haute fréquence, et le fil de mise à la terre doit être aussi épais et court que possible.
Les utilisateurs doivent s'assurer que les 2 extrémités du fil de terre sont bien conductrices d'électricité et antirouille.
Il est interdit d'utiliser tout autre appareil comme élément d'un circuit électrique de mise à la terre
La zone de conduction entre le fil de terre et le châssis de l'appareil ne doit pas être inférieure à 25 mm2.
À propos de nous
FMUSER est une entreprise spécialisée dans les systèmes de diffusion et de transmission télévisuelle, ainsi que dans l'intégration de systèmes IPTV hôteliers.
Fondée en 2009, elle dessert plus de 180 pays à travers le monde, avec plus de 20 000 chaînes de télévision, stations de radio et hôtels de différents horizons.
