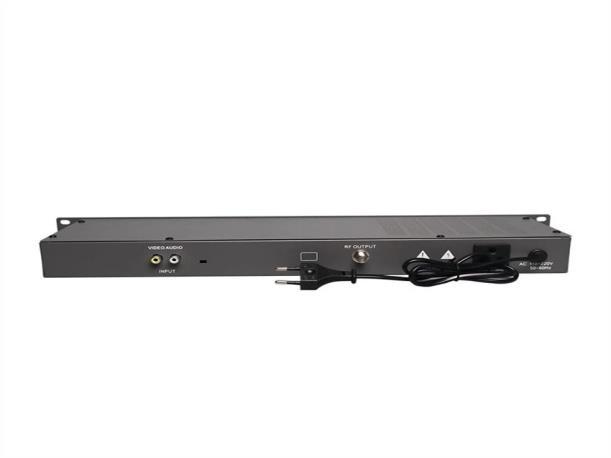

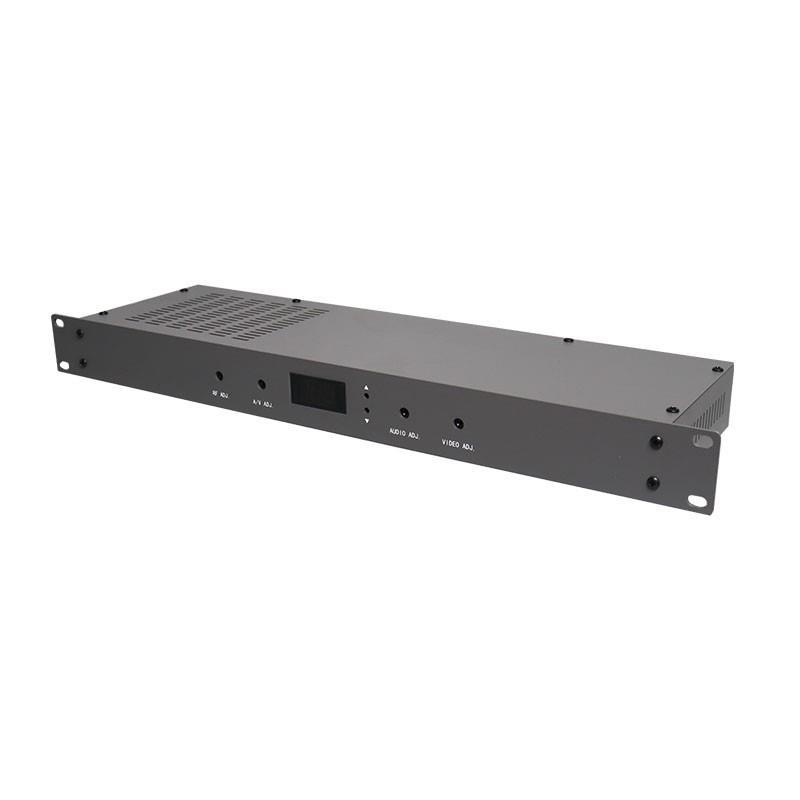

Modulateur analogique agile économique AH-860J pour systè mes CATV, haute stabilité et faible coût.
Vous recherchez une solution fiable et économique pour vos systèmes CATV ? Le modulateur analogique Agile économique AH-860J offre une stabilité et une précision é levées grâce à son microcontrôleur avancé et à sa technologie CMS. Conçu pour des ajustements de fréquence fluides et une perturbation minimale de la bande latérale, il prend en charge une large plage de fréquences de sortie de 45 à 870 MHz et assure une précision de fréquence de ± 5 kHz. Idéal pour les applications de diffusion, d'hôtellerie et institutionnelles, ce modulateur offre un niveau de sortie de 113 dBmV et une suppression de la bande latérale de 60 dB.
• Technique MCU pour une stabilité à haute fréquence | • Technologie SMT pour une sé curité renforcée | • Affichage LED pour une sélection de fréquence facile | • Large plage de sortie : 45-870 MHz | • Idéal pour les systèmes CATV, d'hôtellerie et de diffusion
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Modulateur de fréquence adjacente à canal agile économique AH-860J
Description du produit
Le modulateur analogique agile à canal unique est peu coûteux et très stable.
Caractéristiques du modulateur analogique agile
1. Fréquence intermédiaire, double fréquence de conversion et filtre Saw, faible bande latérale perturbée.
2. La technique MCU est appliquée à la fréquence intermédiaire audio, à la haute fréquence image et à l'oscillateur local RF, avec une stabilité et une précision de fréquence élevées.
3. Un circuit intégré est appliqué aux sorties, et chaque circuit fonctionnel de l'unité globale adopte la technologie CMS, avec une sécurité élevée.
4. Affichage LED de la fréquence, utilisant les boutons haut et bas pour sélectionner la fréquence souhaitée.
5. Contrôle pratique, tous les réglages de niveau de fréquence sont conçus à l'avance.
6. Des puissances hautement fiables et dynamiques sont appliquées à une partie de la source de tension.
7. Nous pouvons réaliser différents canaux selon les demandes du client.
Paramètres
réflexion plage de fréquence de sortie 45-870 MHz
vidéo fréquence
audio fréquence
précision de fréquence ± 5 kHz
niveau de sortie 113 dBmV
suppression de bande latérale ³60 dB
impédance de sortie 75 Ω
rapport porteuse vidéo/audio -10 dB ~ -20 dB
niveau d'entrée 0,6 ~ 1,5 Vp-p
impédance d'entrée 75Ω
réflexion d'entrée 30 dB minimum
Coefficient K 4 % max （ impulsion 2T ）
numéro de série de la vidéo 50 dB
Délai C/L 40 ns
réponse en fréquence ± 1 dB
gain différentiel ± 4 % （ modulateur
87,5 % ）
phase différentielle ± 4° （ modulateur
87,5 % ）
niveau d'entrée -10 ~ 10 dBm
impédance d'entrée 10 kΩ minimum réponse en fréquence ± 1 dB
distorsion 1 %
radio signal-bruit -60 dB
intervalle audio-image selon le style
alimentation électrique tension 110 ~ 245 V CA
