Manufaktur-Großhandel AH-802E Agile Modulator für
CATV-Systeme mit 45～870MHz Frequenzbereich
Suchen Sie eine zuverlässige und kostengünstige Lösung für die CATV-Audio-/Videomodulation? Der Agile Modulator AH-802E bietet außergewöhnliche Leistung mit einem breiten Frequenzbereich von 45–870 MHz und gewährleistet eine nahtlose Signalübertragung. Sein 4-HE-Rack-Design verfügt über einen integrierten aktiven Combiner, der unnötige Verkabelung überflüssig macht und hohe Ausgangspegel gewährleistet. Dieser Modulator ist perfekt für CATV-Systeme geeignet und werkseitig auf präzise Kanalausrichtung und Offset eingestellt. Damit eignet er sich ideal für
Anwendungen im Rundfunk, Gastgewerbe und Bildungsbereich. Mit einem Ausgangspegel von 110 dB μV und 132 einstellbaren Pegeln garantiert er höchste Signalqualität und Zuverlässigkeit.
• Frequenzbereich 45–870 MHz | • Eingebauter aktiver Combiner | • 110 dB μV max.
Ausgangspegel | • 132 einstellbare Pegel | • Ideal für Kabelfernsehen, Rundfunk und Gastgewerbe
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der agile Modulator AH-802E hat einen Frequenzbereich von 45 bis 870 MHz und ist ein wirtschaftlicher agiler CATV-Audio-/Video-Modulator.
AH-802E agiler Modulator
Produktbeschreibung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan
Der Agile Modulator AH-802E verfügt über ein 4RU-Rack-Gehäuse mit integriertem aktiven Combiner, der unnötige Verkabelung und potenzielle Verbindungsprobleme eliminiert und einen hohen Ausgangspegel gewährleistet. Alle Modulatoren sind im Werk perfekt auf den gewünschten Kanal und den richtigen Offset eingestellt.

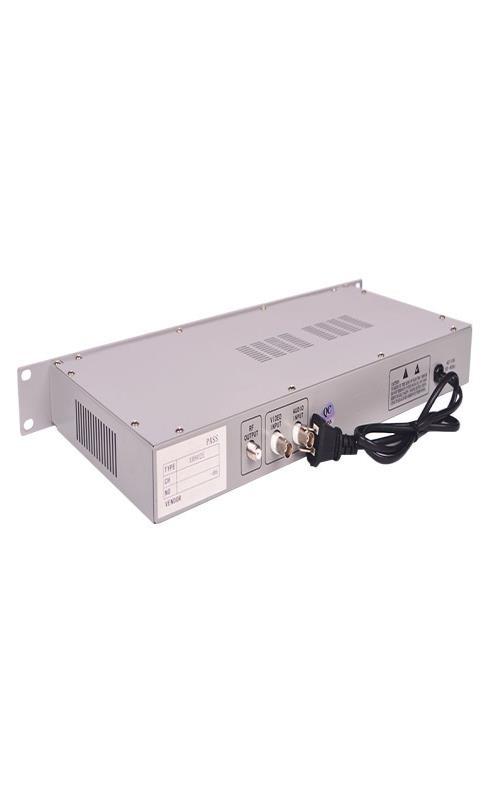

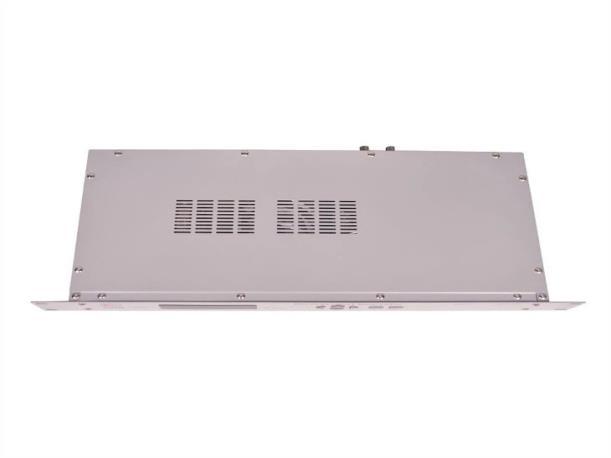

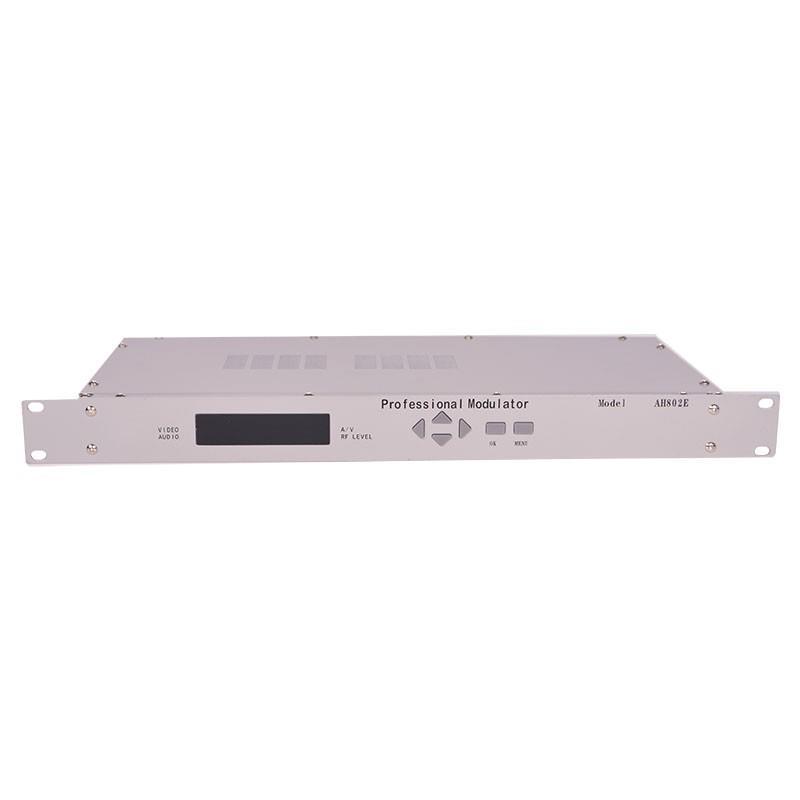

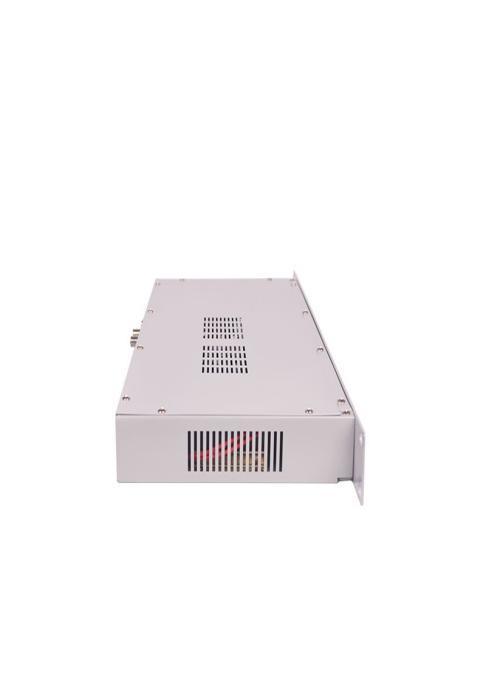

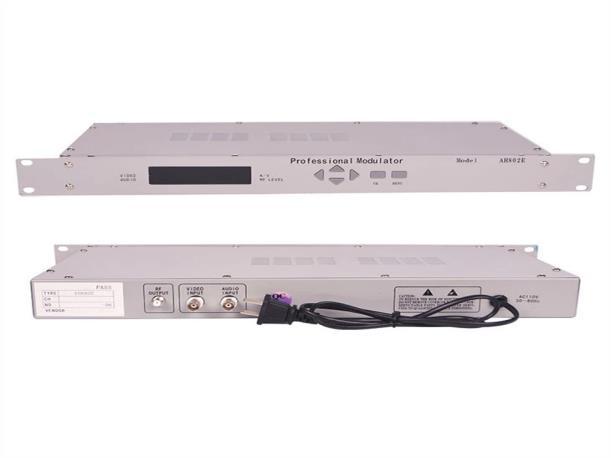

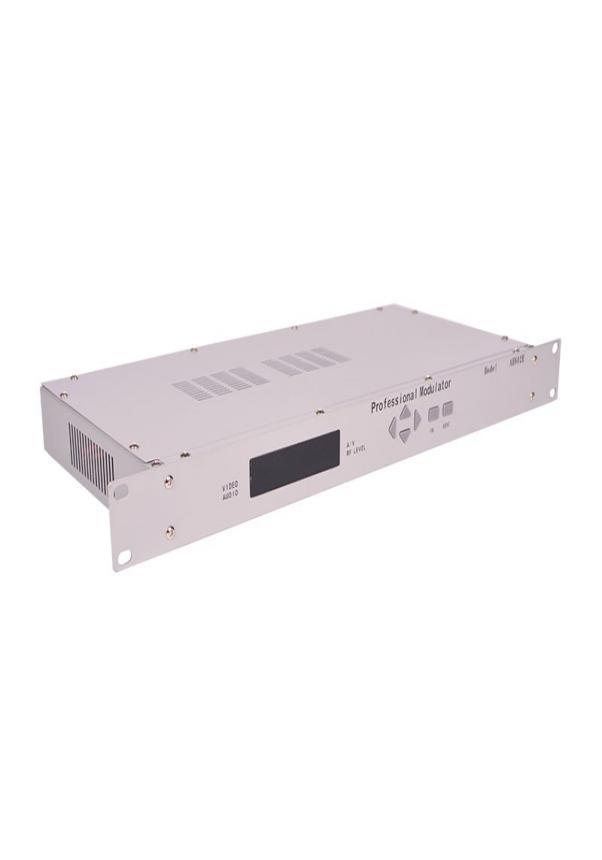

Detailbilder
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Frequenzbereich 45–870 MHz
Kontakt: Tomleequan E-Mail:
5-stellige LED-Anzeige
I2C Bus-Mastering
Verwendete GaAs-Komponente
Bedienfeld auf der Vorderseite zum Einstellen von Frequenz, Modulationspegel, A/V-Verhältnis, Lautstärke und HF-Signalpegel über das LCD-Display durch Drehen der Tasten
Hohes C/N, zuverlässig und einfach zu bedienen
Spezifikation
RF
Frequenzbereich
49,75 MHz bis 847,25 MHz
Frequenzstabilität 5 KHz
Ausgangspegel 110 dB μV max
Pegeleinstellbereich ≥20 dB (132 Stufen einstellbar)
Ausgangsimpedanz
Störausgang
Ausgangsrückflussdämpfung 14 dB
Nachbarkanal 70 dB (mindestens 65 dB)
C/N im Band 68 dBmin 65dB)
Außerhalb des Bandes 60 dBmin 62dB)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
WENN
IF/Bildausgangsfrequenz
IF/Bildausgangspegel
Aurale ZF-Frequenz
Kontakt:
MHz
dB μV
MHz
A/V-Trägerverhältnis -10 bis -20 dB (10 Stufen einstellbar)
Video
Standard-Videoeingangspegel
Videoeingangsimpedanz
Video-S/N
Videoantwort
Differenzielle Verstärkung
Differenzielle Phase
Chrominanz Luminanz Verzögerung
Videoklemmung
Videomodulationspegel
Modulationspegel
%
nS
%
% (132 einstellbare Stufen)
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Audio
Eingangspegelbereich
+5 bis +25 dBmV
Eingangsimpedanz >10 KΩ
Frequenzgang
Audio-Signal-/Rauschabstand
Audioverzerrung
Audiofrequenz
Maximale Audiofrequenzabweichung
dB
%
MHz ±500 Hz
Vorbetonung 50 μs
Audio-Modulationsabweichung
Allgemein
132 Stufen einstellbar
Leistung 220 V Wechselstrom/50 Hz
Dimension 19"(B)×12,6"(T)×1,75"(H)
Betriebstemperatur -10+40
Gewicht Etwa 3,5 kg
