Modulador Agile AH-802E de atacado de fábrica para sistemas CATV com faixa de frequência de 45 a 870 MHz
Procurando uma solução confiável e econômica para modulação de áudio/vídeo CATV? O
Modulador Agile AH-802E oferece desempenho excepcional com uma ampla faixa de frequência de 45 a 870 MHz, garantindo transmissão de sinal perfeita. Seu design montado em rack 4RU apresenta um combinador ativo integrado, eliminando cabeamento desnecessário e garantindo altos níveis de saída. Perfeito para sistemas CATV, este modulador é ajustado de fábrica para alinhamento e deslocamento precisos de canais, tornando-o ideal para aplicações de transmissão, hospitalidade e educacionais. Com um nível de saída de 110 dB μV e 132 níveis ajustáveis, ele garante qualidade de sinal e confiabilidade superiores.
• Faixa de frequência de 45 a 870 MHz | • Combinador ativo integrado | • Nível de saída
máximo de 110 dB μV | • 132 níveis ajustáveis | • Ideal para CATV, transmissão e hospitalidade
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O modulador ágil AH-802E tem uma faixa de frequência de 45 a 870 MHz e é um modulador ágil de áudio/vídeo CATV econômico.
Modulador ágil AH-802E
Descrição do produto
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O modulador Agile AH-802E possui um chassi montado em rack 4RU com combinador ativo integrado que elimina cabeamento desnecessário e possíveis problemas de conexão e garante alto nível de saída. Todos os moduladores são perfeitamente ajustados de fábrica para o canal desejado e deslocamento adequado.

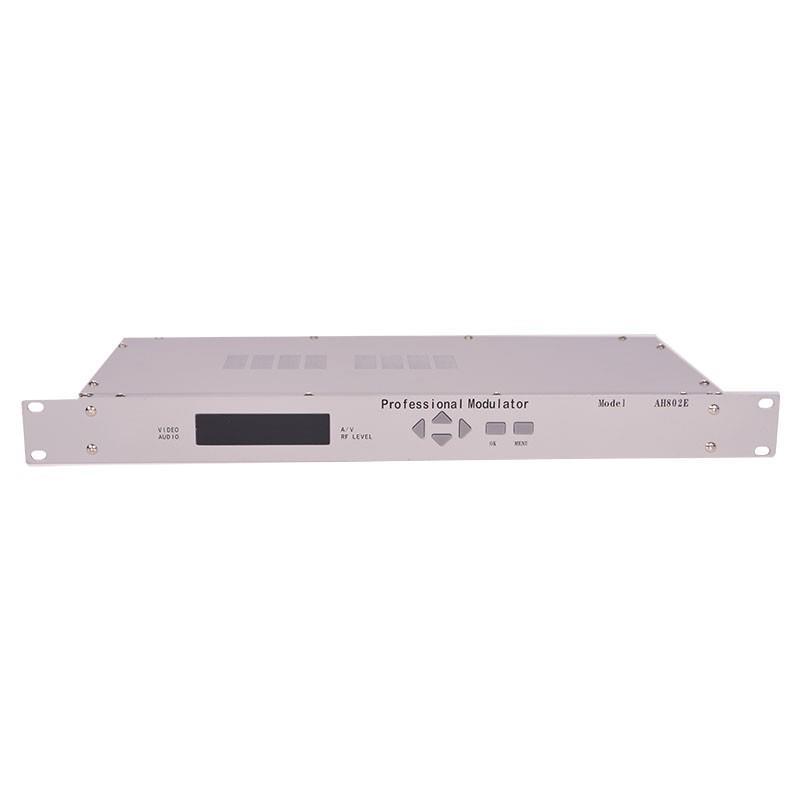

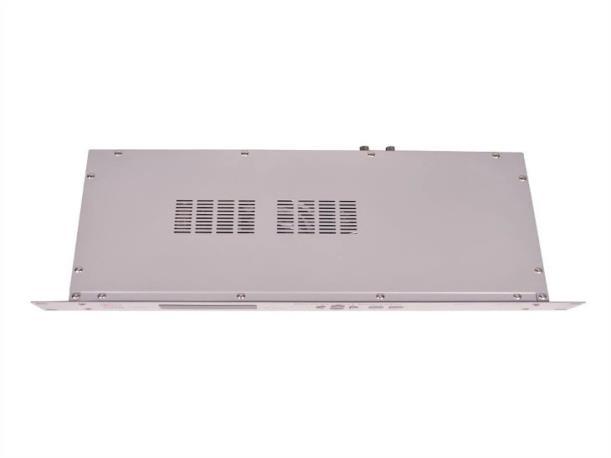

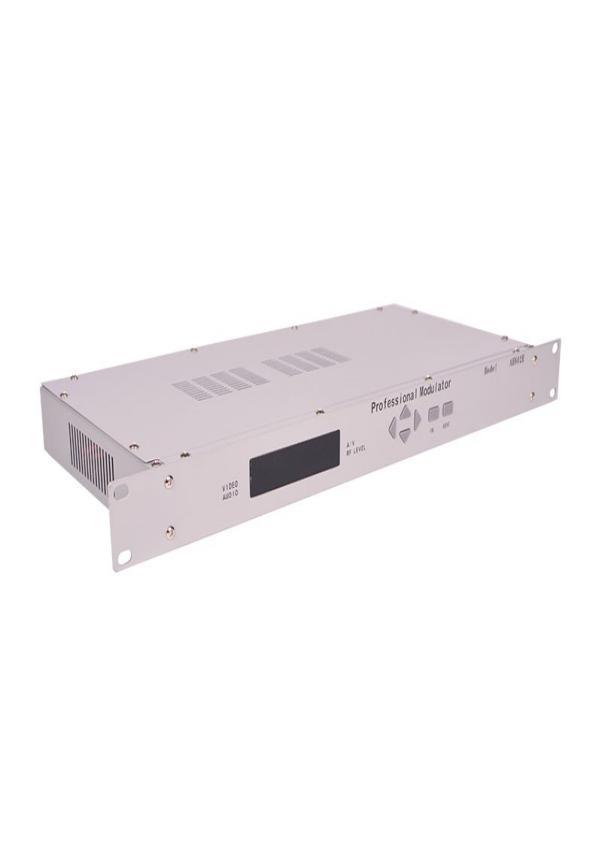

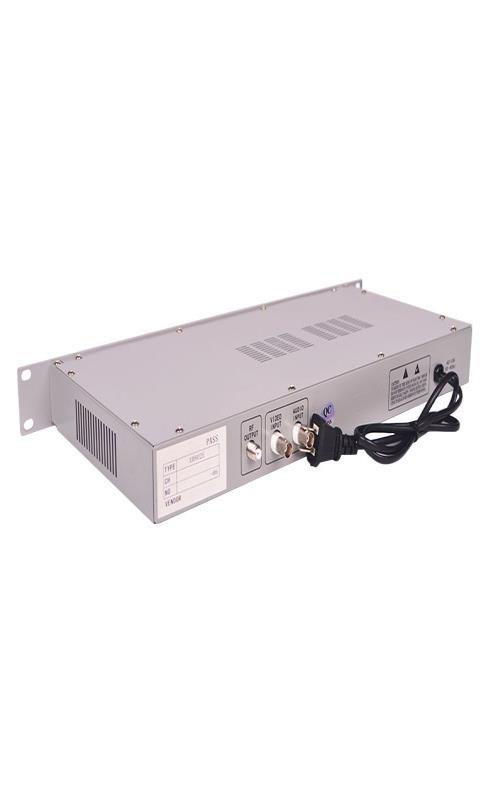

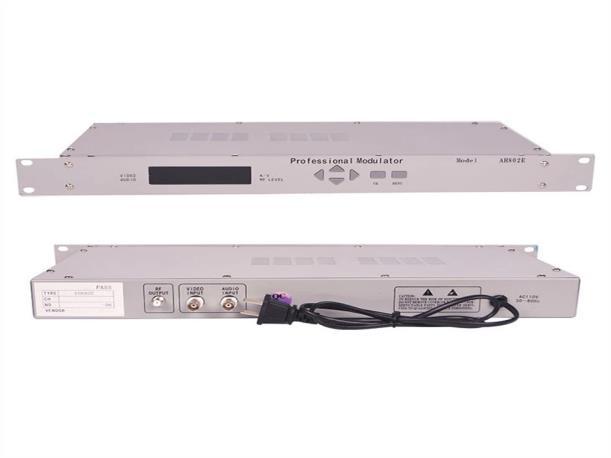

Imagens detalhadas
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Principais características
Faixa de frequência de 45 a 870 MHz
Display LED de 5 dígitos
Masterização de barramento I2C
Componente GaAs usado
Placa de controle do painel frontal para ajustar frequência, nível de modulação, relação A/V, volume, nível de sinal RF através do visor LCD girando as teclas
Alto C/N, confiável e fácil de operar
Especificação
RF
Faixa de frequência
49,75 MHz a 847,25 MHz
Estabilidade de frequência 5 kHz
Nível de saída
110 dB μV máx.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Faixa de ajuste de nível ≥20 dB (132 níveis ajustáveis)
Impedância de saída 75Ω
Saída Espúria -60 dB
Perda de retorno de saída 14 dB
Canal adjacente 70 dB (mín. 65 dB)
C/N em banda 68 dBmínimo 65dB)
Fora de banda 60 dBmín 62dB)
SE
Frequência de saída de imagem/IF 38,00 MHz
Nível de saída de imagem/IF 85 dB μV
Frequência IF auditiva 31,5 MHz
Proporção de portadora A/V -10 a -20 dB (10 níveis ajustáveis)
Vídeo
Nível de entrada de vídeo padrão 1,0 V pp
Impedância de entrada de vídeo 75Ω
Vídeo S/N 50 dB
Resposta em vídeo 1,5 dB
Ganho Diferencial 2,5%
Fase Diferencial 2,5°
Atraso de luminância de crominância 40nS
Fixação de vídeo 25 dB
Nível de modulação de vídeo 87,5%
Nível de modulação 87,5% (132 níveis ajustáveis)
Áudio
Faixa de nível de entrada +5 a +25dBmV
Impedância de entrada >10 KΩ
Resposta de frequência 1,5 dB
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Áudio S/N 52 dB
Distorção de áudio 0,4%
Frequência de áudio 6,50 MHz ± 500 Hz
Desvio Máximo de Frequência de Áudio 50KHz
Pré-ênfase 50μs
Desvio de modulação de áudio 132 Níveis Ajustáveis
Em geral
Poder 220 V CA/50 Hz
Dimensão 19"(L)×12,6"(P)×1,75"(A)
Temperatura de operação -10+40
Peso Cerca de 3,5 KG
