Modulateur agile AH-802E pour systèmes CATV avec plage de
fréquences de 45 à 870 MHz
Vous recherchez une solution fiable et économique pour la modulation audio/vidéo par câble ? Le modulateur Agile AH-802E offre des performances exceptionnelles avec une large plage de fréquences de 45 à 870 MHz, garantissant une transmission fluide du signal. Sa conception en rack 4U intègre un combineur actif, éliminant ainsi le câblage inutile et garantissant des niveaux de sortie élevés. Parfait pour les systèmes de télévision par câble, ce modulateur est réglé en usine pour un alignement et un décalage précis des canaux, ce qui le rend idéal pour les applications de diffusion, d'hôtellerie et d'enseignement. Avec un niveau de sortie de 110 dB μV et 132 niveaux réglables, il garantit une qualité de signal et une fiabilité supérieures.
Gamme de fréquences de 45 à 870 MHz | Combinateur actif intégré | Niveau de sortie maximal de 110 dB μV | • 132 niveaux réglables | • Idéal pour la télévision par câble, la radiodiffusion et l'hôtellerie
Le modulateur agile AH-802E a une plage de fréquences de 45 à 870 MHz et est un modulateur audio/vidéo agile CATV économique.
Modulateur agile AH-802E
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Description du produit
Le modulateur agile AH-802E dispose d'un châssis monté en rack 4RU avec combinateur actif intégré qui élimine le câblage inutile et les problèmes de connexion potentiels et garantit un niveau de sortie élevé. Tous les modulateurs sont parfaitement réglés en usine sur le canal souhaité et le décalage approprié.

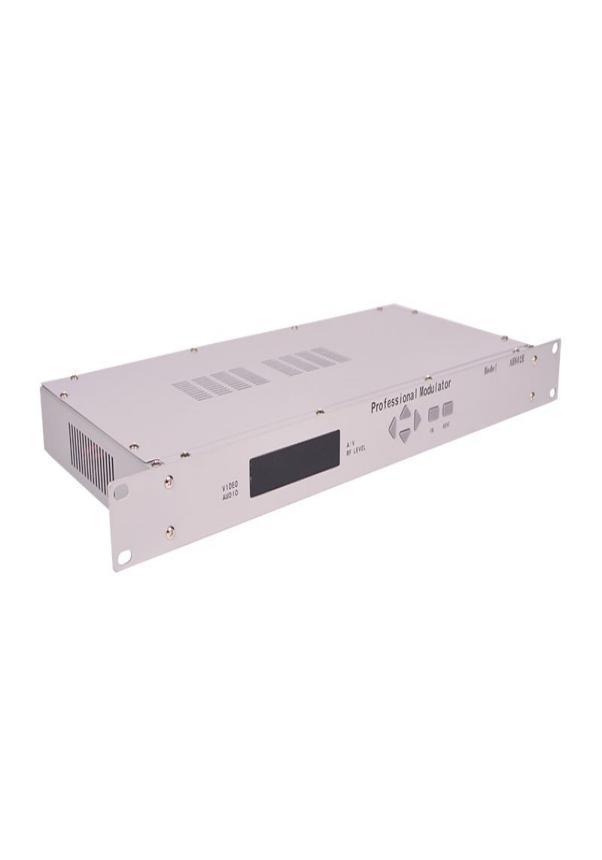

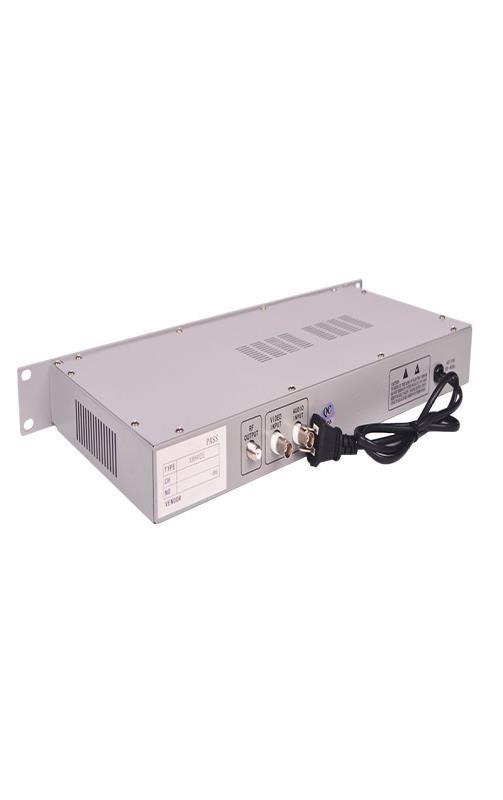

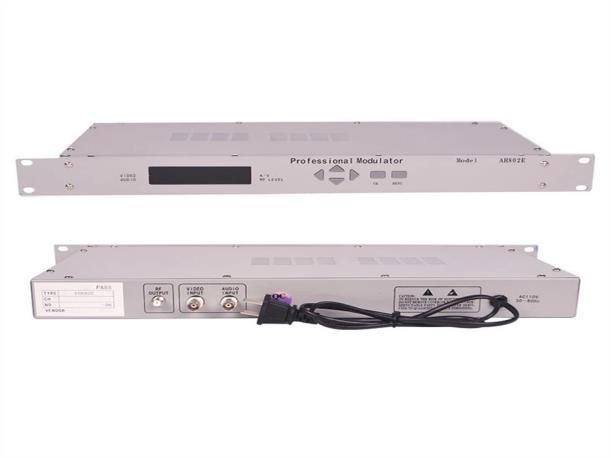

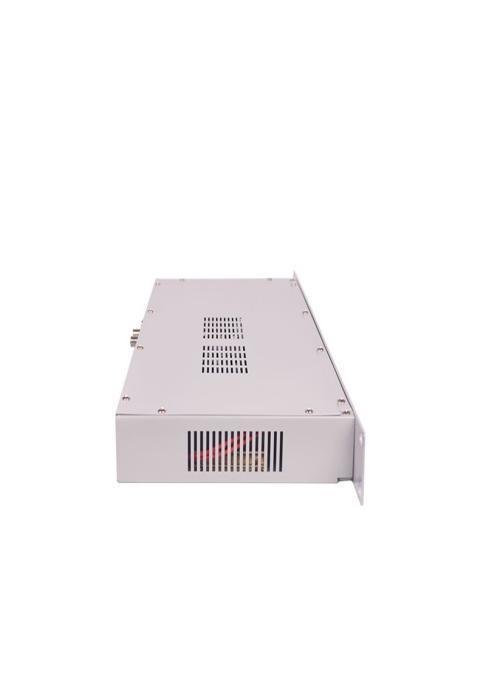

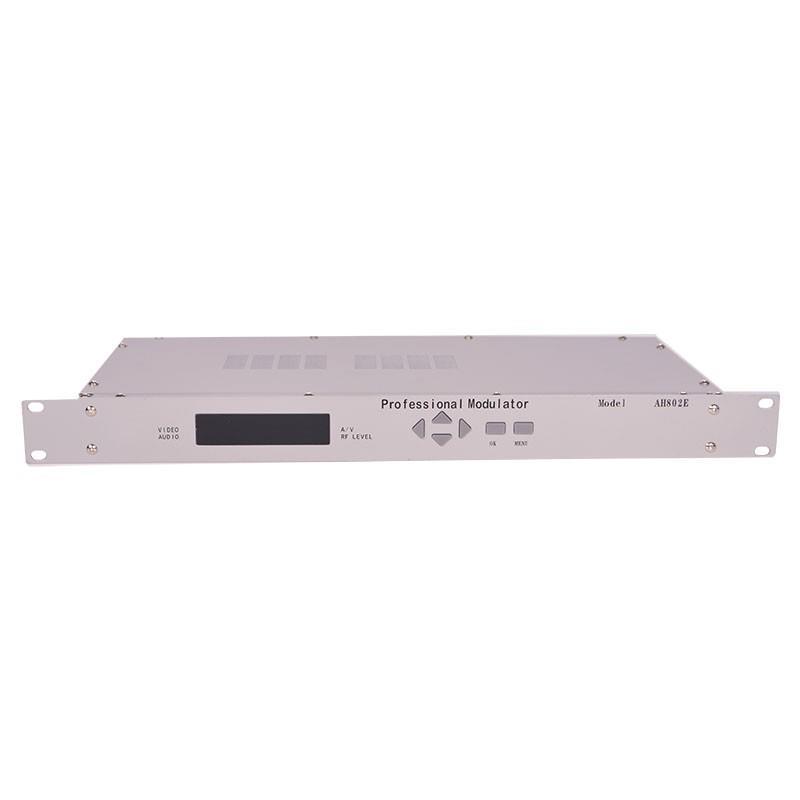

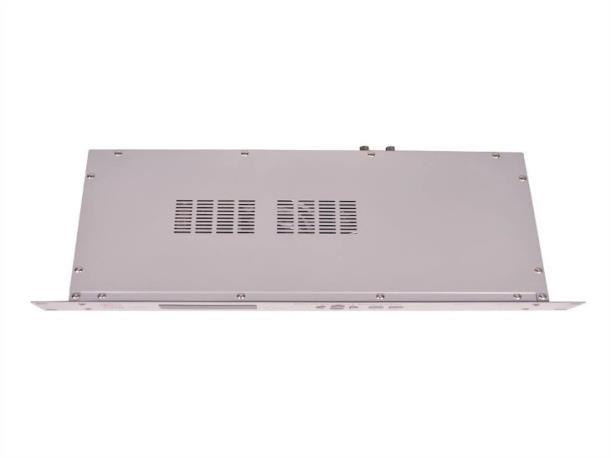

Images détaillées
Gamme de fréquences de 45 à 870 MHz
Affichage LED à 5 chiffres
Maîtrise du bus I2C
Composant GaAs utilisé
Panneau de commande du panneauavant pour régler la fréquence, le niveau de modulation, lerapportA/V, levolume et le niveau du signal RF via l'écran LCD en tournant les clés
C/N élevé, fiable et facile à utiliser
Spécification
RF
Gamme de fréquences
49,75 MHz à 847,25 MHz
Stabilité de fréquence 5 kHz
Niveau de sortie 110 dB μV max
Plage de réglage du niveau ≥ 20 dB (132 niveaux réglables)
Impédance de sortie 75Ω
Sortie parasite -60 dB
Perte de retour de sortie 14 dB
Canal adjacent 70 dB (minimum 65 dB)
C/N dans la bande
Hors bande
SI
Fréquence de sortie IF/image
68 dBmin 65 dB)
60 dBmin 62 dB)
38,00 MHz
Niveau de sortie IF/image 85 dB μV
Fréquence IF auditive
Rapport porteuse A/V
Vidéo
Niveau d'entrée vidéo standard
Impédance d'entrée vidéo
31,5 MHz
-10 à -20 dB (10 niveaux réglables)
1,0 V pp
75Ω
Numéro de série de la vidéo 50 dB
Réponse vidéo 1,5 dB
Gain différentiel 2,5%
Phase différentielle 2,5°
Chrominance Luminance Retard 40 nS
Serrage vidéo 25 dB
Niveau de modulation vidéo 87,5%
Niveau de modulation 87,5 % (132 niveaux réglables)
Audio
Plage de niveau d'entrée +5 à +25 dBmV
Impédance d'entrée >10 KΩ
Réponse en fréquence 1,5 dB
Numéro de série audio 52 dB
Distorsion audio 0,4%
Fréquence audio 6,50 MHz ± 500 Hz
Écart maximal de fréquence audio 50 kHz
Préaccentuation 50 μs
Écart de modulation audio 132 niveaux réglables
Général
Pouvoir 220 V CA/50 Hz
Dimension 19"(L)×12,6"(P)×1,75"(H)
Température de fonctionnement -10+40
Poids Environ 3,5 kg
