Modulatore di testa CATV all'ingrosso di fabbrica con 16 canali
QAM e 1024 ingressi IP per la trasmissione DVB-C
Cerchi una soluzione ad alte prestazioni e conveniente per la moderna trasmissione CATV? Il modulatore CATV Headend di Softel integra multiplexing, scrambling e modulazione in un unico dispositivo, offrendo 16 canali QAM, 1024 ingressi IP e 16 portanti RF non adiacenti (50 MHz~960 MHz). Progettato per i sistemi CATV di nuova generazione, garantisce elevata integrazione, regolazione PCR precisa e conformità con gli standard DVB-C (EN 300 429) e ITU-T J.83 A/B. Ideale per emittenti e integratori di sistema, questo modulatore offre affidabilità e scalabilità per diverse applicazioni.
• 16 canali QAM | • 1024 ingressi IP | • 16 portanti RF non adiacenti | • Conforme a DVB-C e ITU-T J.83 A/B | • Gestione di rete basata sul Web
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Il modulatore di testa CATV è l'ultima generazione di dispositivi Mux-scrambling-modulating all-in-one sviluppati da Softel.

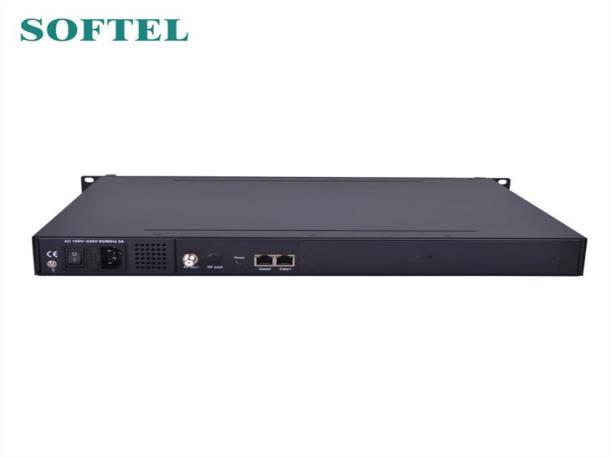

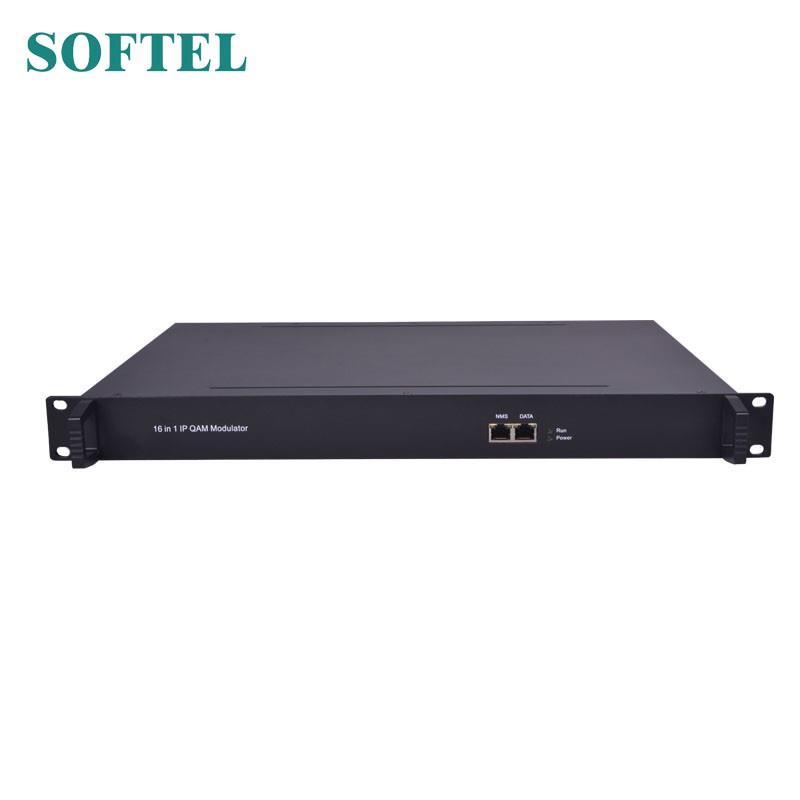

Modulatore di testa CATV
Tomleequan
Il modulatore di testa CATV è l'ultimo dispositivo Mux-scrambling-modulating all-in-one di ultima generazione sviluppato da Softel. Il modulatore di testa CATV ha 16 canali multiplexing, 16 canali scrambling e 16 canali modulanti QAM (DVB-C) e supporta un massimo di 1024 IP in ingresso tramite la porta GE e 16 portanti non adiacenti (50 MHz~960 MHz) in uscita tramite l'interfaccia di uscita RF. Il dispositivo è inoltre caratterizzato da un elevato livello integrato, elevate prestazioni e basso costo. Ciò è molto adattabile al sistema di trasmissione CATV di nuova generazione.
CARATTERISTICHE del modulatore di testa CATV
2 ingressi GE, interfaccia SFP
Supporta fino a 1024 canali TS su UDP/RTP, unicast e multicast, IGMP v2\v3
Max 840 Mbps per ogni ingresso GE
Supporta la regolazione PCR accurata
Supporta il filtraggio CA PID, la rimappatura e la modifica PSI/SI
Supporta fino a 180 rimappature PIDS per canale
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Supporta il sistema di scrambling generale DVB (ETR289), gli standard simulcrypt ETSI 101 197 e ETSI 103 197
Supporta 16 TS multiplexati o criptati su uscita UDP/RTP/RTSP
16 uscite portanti QAM non adiacenti, conformi a DVB-C (EN 300 429) e ITU-T J.83 A/B
Supporta la codifica RS (204,188)
Supporto alla gestione della rete basata sul Web
Specifiche del modulatore di testa CATV
Ingre sso Ingresso
Protocollo di trasporto
Tasso di trasmissione
Canale di ingresso
512 ingressi IP, 2 porte Ethernet 100/1000M (SFP opzionale)
TS su UDP/RTP, unicast e multicast, IGMP V2/V3
Max 840 Mbps per ogni ingresso GE
Canale di uscita 16
PID massimi 180 per canale
Mux
Funzioni
Contatto: Tomleequan
Rimappatura PID (automatica/manuale opzionale)
Regolazione accurata del PCR
Generazione automatica della tabella PSI/SI
Agita zione
Para metri
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
CA di simulscrypt massimo 4
Standard di confusione
ETR289, ETSI 101 197, ETSI 103 197
Connessione Connessione locale/remota
Mod ulazi one
Para metri
Sezione modulatore DVB-C J.83A
Costellazione: 16/32/64/128/25 6QAM
Larghezza di banda: 8M J.83B
Costellazione: 64QAM/ 256QAM
Larghezza di banda: 6M
Canale QAM
Standard di modulazione
Tasso di simbolo
16 vettore non adiacente
EN300 429/ITU-T J.83A/B(DVB-C)
5.0~7.0Msps, passo 1ksps
FEC Italiano:
Uscit a RF Interfaccia
Gamma RF
Livello di uscita
1 porta di uscita di tipo F per 16 portanti, impedenza 75Ω
50~960 MHz, passo 1 kHz
-20dBm~+10dBm(87~117db µV), passo 0,1dB
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Uscit a TS
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
MER ≥ 40 dB
16 uscite IP su UDP/RTP/RTSP, unicast/multicast, 2 porte Ethernet 100/1000M
Siste ma Software di gestione della rete (NMS) di supporto
Dimissione
Gene rale
Temperatura
Alimentazione elettrica
420 mm × 440 mm × 44,5 mm (larghezza x lunghezza x altezza)
0~45℃ (funzionamento), -20~80℃ (stoccaggio)
CA 100 V±10%, 50/60 Hz o CA 220 V±10%, 50/60 Hz
