rack a 16 canali per sistemi NTSC PAL
Semplifica la configurazione del tuo sistema CATV con il CATV Modulator 16 Channel, uno chassis 4RU montato su rack progettato per un'integrazione perfetta di un massimo di 16 mini modulatori fissi controllati da microprocessore. Dotato di un combinatore attivo integrato, elimina i cavi non necessari e garantisce alti livelli di uscita con problemi di connessione minimi. Perfetto per strutture di trasmissione, ospitalità e istruzione, questo modulatore offre filtraggio SAW per un C/N in banda superiore, uscita del combinatore da 45 dBmV e accesso al pannello frontale per una facile configurazione.
• Combinatore attivo integrato | • Filtraggio SAW per un C/N superiore | • Uscita del combinatore da 45 dBmV | • Controlli di accesso dal pannello frontale | • Disponibile in configurazioni NTSC o PAL
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:

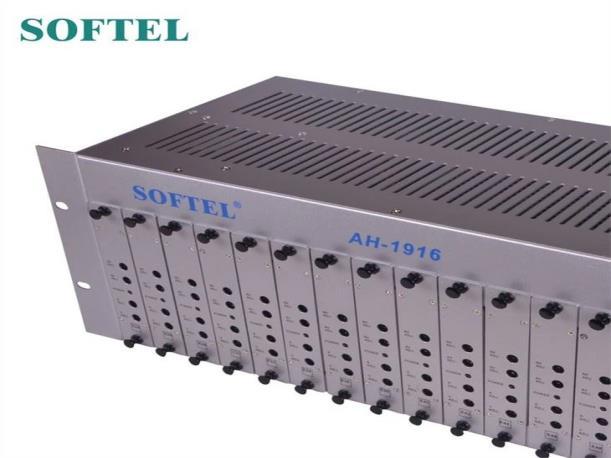

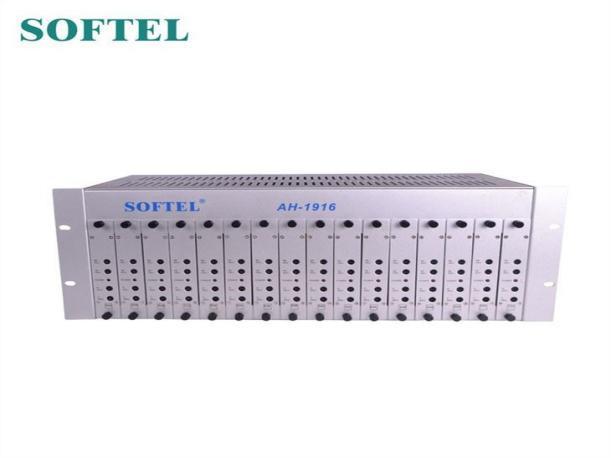

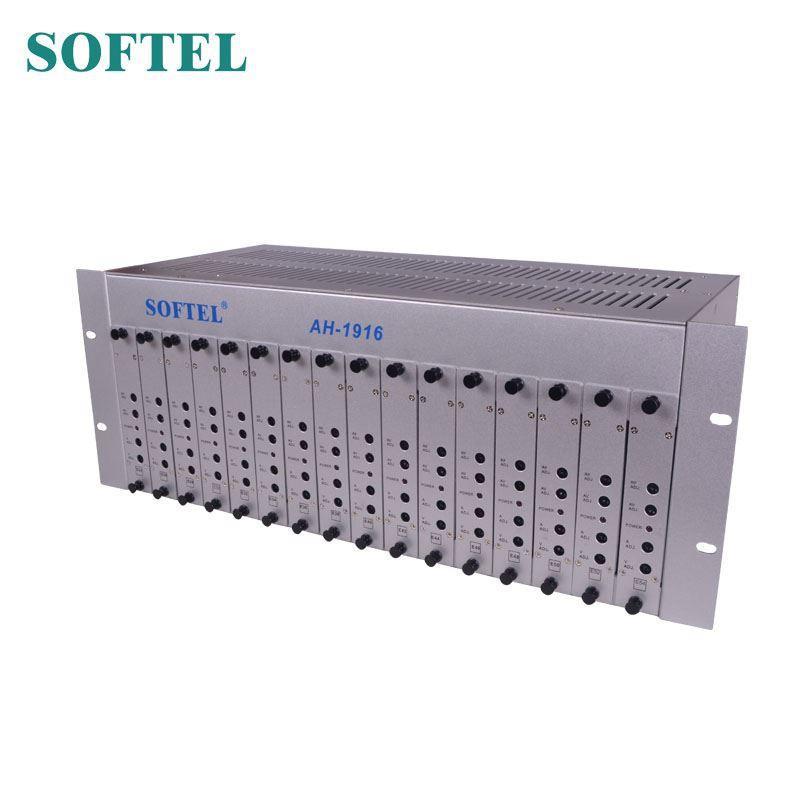

Il modulatore CATV a 16 canali è un telaio montato su rack 4RU che consente l'installazione di un massimo di 16 mini modulatori fissi controllati da microprocessore.
Modulatore CATV 16 canali
Il modulatore CATV a 16 canali è un telaio montato su rack 4RU che consente l'installazione di un massimo di 16 mini modulatori fissi controllati da microprocessore. Il combinatore attivo integrato elimina i cavi non necessari e i potenziali problemi di connessione e garantisce un elevato livello di uscita. Tutte le schede modulatore sono perfettamente impostate in fabbrica sui canali desiderati e sull'offset corretto.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
CARATTERISTICHE del modulatore CATV 16 canali
1. La selettività vestigiale della banda laterale consente una configurazione del canale adiacente senza manutenzione
2. Due ventole di raffreddamento per prestazioni di lunga durata
3. Livello di uscita del combinatore 45dBmV, non c'è bisogno di un combinatore extra
4. Filtraggio SAW (onda acustica di superficie) su IF per una banda C/N superiore
5. I controlli di accesso al pannello frontale consentono una facile configurazione
6. Disponibile nelle configurazioni NTSC o PAL
Specifiche del modulatore catv 24 canali
Telaio
Gamma di frequenza
Connettore di uscita
Livello di uscita
RF
45 ~ 860 MHz
Connettore F
105 dBµV (Regolabile)
Punto di prova -20 dB
Isolamento da porta a porta
≥ 35 dB
Perdita di ritorno ≥ 12 dB
Guadagno + 8 dB
GENERALE Capacità del modulatore 16
Intervallo di tensione in ingresso 110V o 220V
Ventola di raffreddamento 2
Consumo
Dimensione
Peso netto
Peso di spedizione
57 W (completamente carico)
42 * 17 * 20 centimetri
10 KG (completamente carico)
3,7 KG (solo telaio)
11 KG (completamente carico)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
RF
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Dimensioni della scatola
Scheda modulatrice
Frequenza di uscita
Dimensioni: 53 * 30 * 24 centimetri
45 ~ 860 MHz
Livello di uscita 113 dBµV (Regolabile)
Connettore di uscita
Connettore F Rapporto A/V -11 ~ -18 dB (Regolabile)
Stabilità di frequenza ±5KHz
Livello di ingresso video 0,6-1,5 Vp-p (modulazione 87,5%)
Connettore di ingresso video RCA giallo
Livello di ingresso audio 1 Vp-p (dev. 25 KHz)
Connettore di ingresso audio RCA bianco
GENERALE Voltaggio
Corrente continua 5V

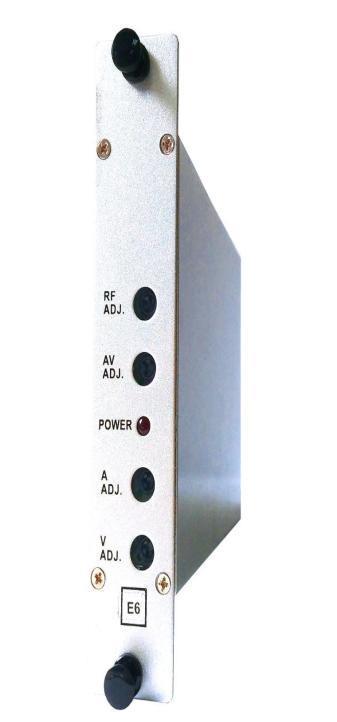

1. Pulsante
Tenere la scheda modulatrice nello chassis
2. RF ADJ.
Regolazione del livello di uscita. Il controllo è regolabile su un intervallo di 17 dB. Girare in senso orario per aumentare il livello
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
3. AV ADJ.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Regola il rapporto audio e video su un intervallo di 18 dB. Si prega di non modificare poiché è impostato perfettamente in fabbrica.
4. INDICATORE DI ALIMENTAZIONE
Il LED rosso si accende quando viene applicata l'alimentazione al modulatore
5. A ADJ.
Utilizzato per regolare la deviazione per la modulazione audio. Girare in senso orario per aumentare la deviazione.
6. V ADJ.
Questo controllo regola l'indice di modulazione video che è impostato all'87,5%. Girare in senso orario per aumentare la luminosità.
7. Etichetta del canale
Per indicare il nome del canale
