Modulador CATV de atacado de fábrica, chassi montado em rack de 16 canais para sistemas NTSC PAL
Simplifique a configuração do seu sistema CATV com o Modulador CATV de 16 Canais, um chassi montado em rack 4RU projetado para integração perfeita de até 16 mini moduladores fixos controlados por microprocessador. Apresentando um combinador ativo integrado, ele elimina cabeamento desnecessário e garante altos níveis de saída com problemas mínimos de conexão. Perfeito para transmissão, hospitalidade e instalações educacionais, este modulador oferece filtragem SAW para C/N em banda superior, saída combinadora de 45 dBmV e acesso ao painel frontal para fácil configuração.
• Combinador ativo integrado | • Filtragem SAW para C/N superior | • Saída do combinador de 45 dBmV | • Controles de acesso do painel frontal | • Disponível em configurações NTSC ou PAL
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

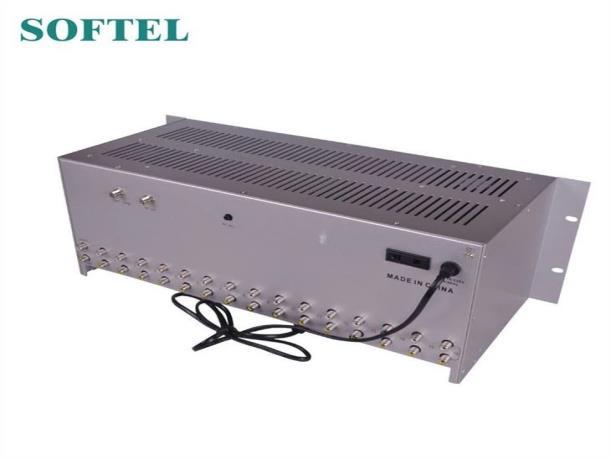

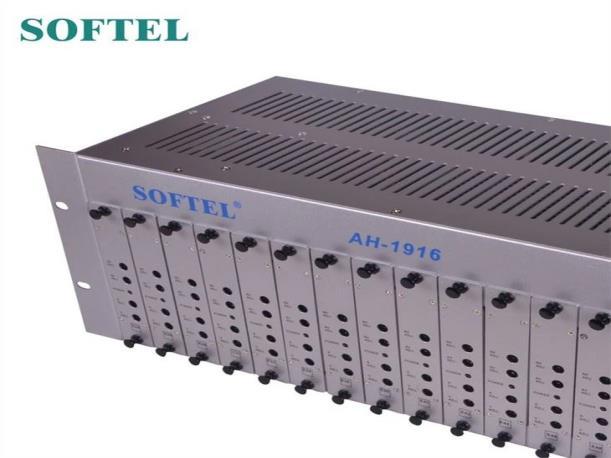

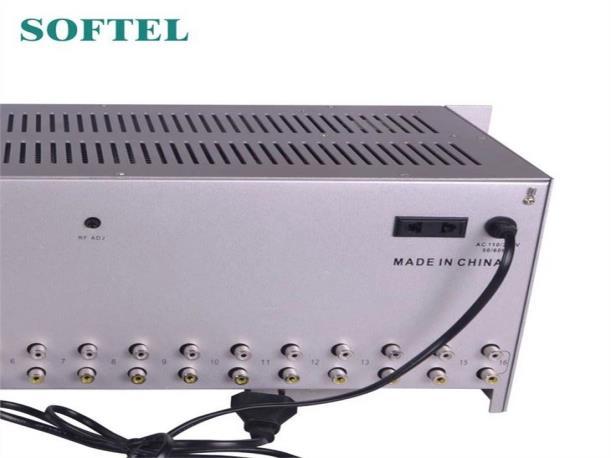

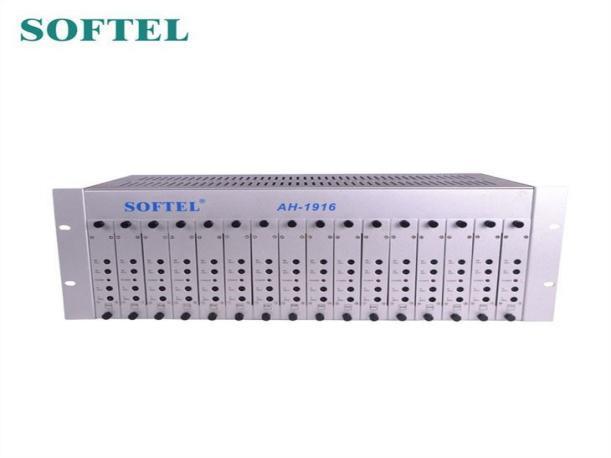

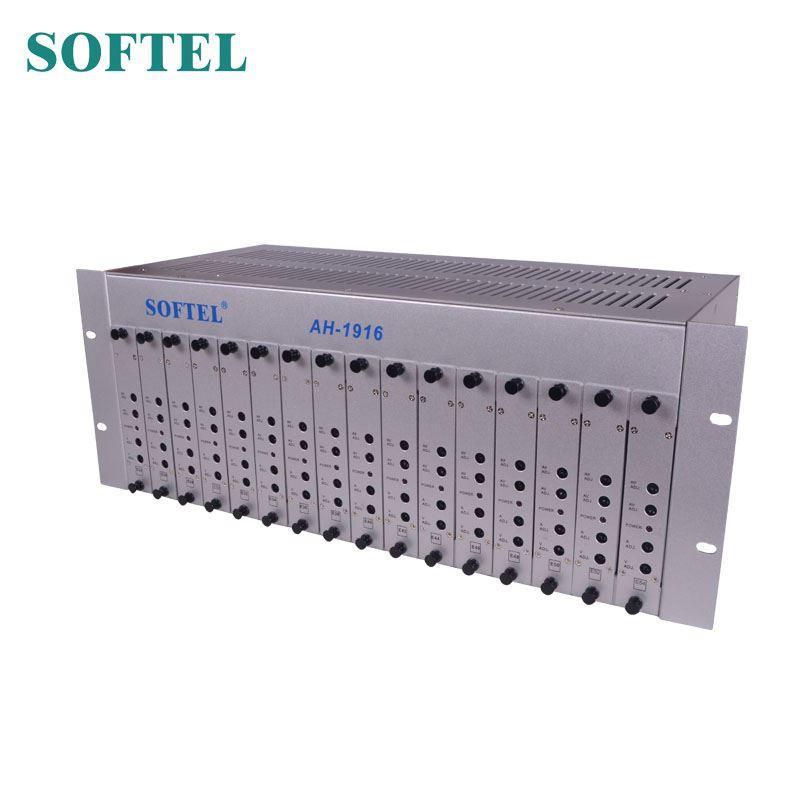

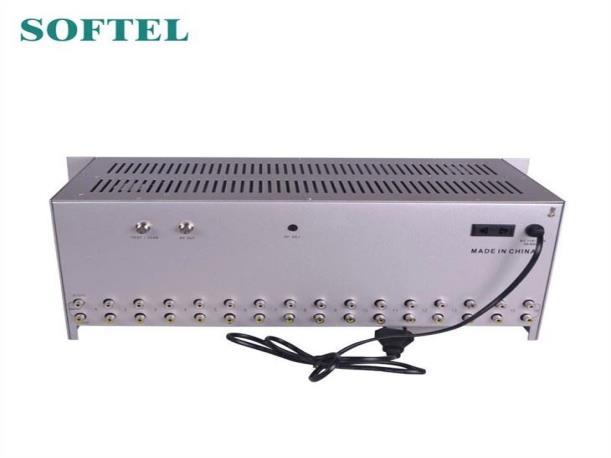

O modulador CATV de 16 canais é um chassi montado em rack 4RU que permite a instalação de até 16 mini moduladores fixos controlados por microprocessador.
Modulador CATV 16 canais
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O modulador CATV de16 canais é umchassi montado emrack 4RU quepermite a instalação de até16 peças de mini moduladores fixos controlados por microprocessador. O combinador ativo integrado elimina cabeamento desnecessário e problemas potenciais de conexão e garante alto nível de saída. Todas as placas moduladoras são perfeitamente definidas de fábrica para os canais desejados e deslocamento adequado.
CARACTERÍSTICAS do modulador CATV 16 canais
1. A seletividade de banda lateral vestigial permite configuração de canal adjacente sem manutenção
2. Dois ventiladores de resfriamento para desempenho de longa duração
3. Nível de saída do combinador de 45dBmV, sem necessidade de combinador extra
4. Filtragem SAW (onda acústica de superfície) em FI para superior na banda C/N
5. Os controles de acesso do painel frontal permitem uma configuração fácil
6. Disponível em configurações NTSC ou PAL
Especificação do modulador catv 24 canais
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Chassis
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Faixa de frequência
Conector de saída
Nível de saída
RF
Frequência de 45 ~ 860 MHz
Conector F
105 dBµV (Ajustável)
Ponto de teste -20 dB
Isolamento Porto a Porto ≥ 35 dB
Perda de Retorno ≥ 12 dB
Ganho + 8 dB
EM GERAL Capacidade do modulador 16
Faixa de tensão de entrada 110V ou 220V
Ventilador de refrigeração 2
Consumo
57W (totalmente carregado)
Dimensão 42 * 17 * 20 cm
Peso líquido 10 KG (Totalmente Carregado)
Peso de envio
Tamanho da caixa
Placa Moduladora
RF Frequência de saída
Nível de saída
Conector de saída
3,7 KG (somente chassi)
11 KG (totalmente carregado)
53 * 30 * 24 cm
Frequência de 45 ~ 860 MHz
113 dBµV (Ajustável)
Conector F
Relação A/V -11 ~ -18 dB (Ajustável)
Estabilidade de frequência ±5KHz
Nível de entrada de vídeo 0,6-1,5 Vp-p (modulação de 87,5%)
Conector de entrada de vídeo RCA amarelo
Nível de entrada de áudio 1Vp-p (desvio de 25KHz)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Conector de entrada de áudio RCA branco
EM GERAL Tensão Corrente contínua 5 V

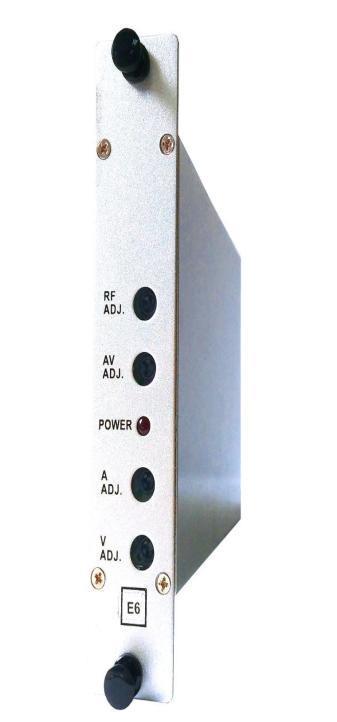

1. Botão
Segure a placa moduladora no chassi
2. RF ADJ.
Ajuste para nível de saída. O controle é ajustável em uma faixa de 17dB. Gire no sentido horário para aumentar o nível
3. AV ADJ.
Ajuste a proporção de áudio e vídeo acima da faixa de 18 dB. Não altere, pois é perfeitamente definido na fábrica.
4. INDICADOR DE ENERGIA
O LED vermelho acende quando a energia é aplicada ao modulador
5. A ADJ.
Usado para ajustar o desvio para modulação de áudio. Gire no sentido horário para aumentar o desvio.
6. V ADJ.
Este controle ajusta o índice de modulação de vídeo que é definido como 87,5%. Gire no sentido horário para aumentar o brilho.
7. Etiqueta do canal
Para indicar o nome do canal
