Manufaktur Großhandel CATV Modulator 16 Kanal Rack-Montiert Chassis für NTSC PAL Systeme

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Manufaktur Großhandel CATV Modulator 16 Kanal Rack-Montiert Chassis für NTSC PAL Systeme Vereinfachen Sie die Einrichtung Ihres CATV-Systems mit dem CATV Modulator 16 Channel. Das 4HE-Rackgehäuse ermöglicht die nahtlose Integration von bis zu 16 mikroprozessorgesteuerten Mini-Modulatoren. Dank integriertem aktiven Combiner entfällt unnötige Verkabelung und hohe Ausgangspegel bei minimalen Verbindungsproblemen. Dieser Modulator eignet sich ideal für Rundfunk, Gastronomie und Bildungseinrichtungen und bietet SAW-Filterung für überlegenes In-Band-C/N, einen Combiner-Ausgang von 45 dBmV und Frontpanel-Zugriff für eine einfache Konfiguration.

• Integrierter aktiver Combiner | • SAW-Filterung für überlegenes C/N | • 45 dBmV Combiner-Ausgang | • Zugriffssteuerung auf der Vorderseite | • Verfügbar in NTSCoder PAL-Konfigurationen

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

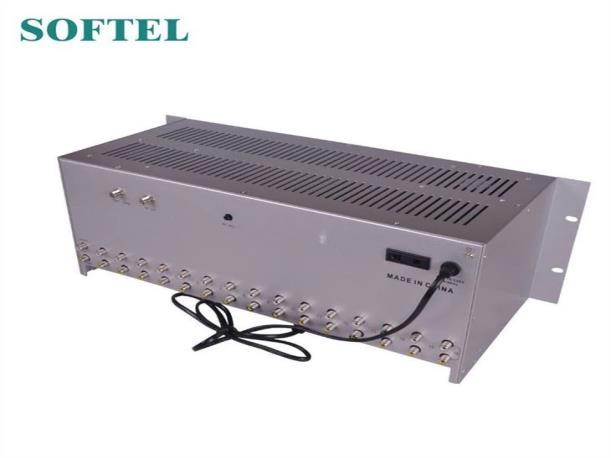

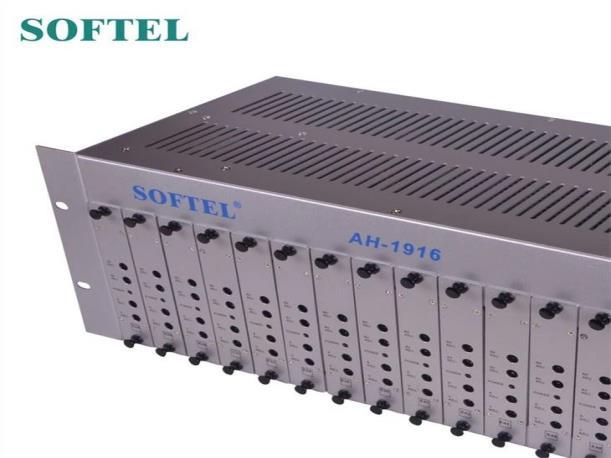

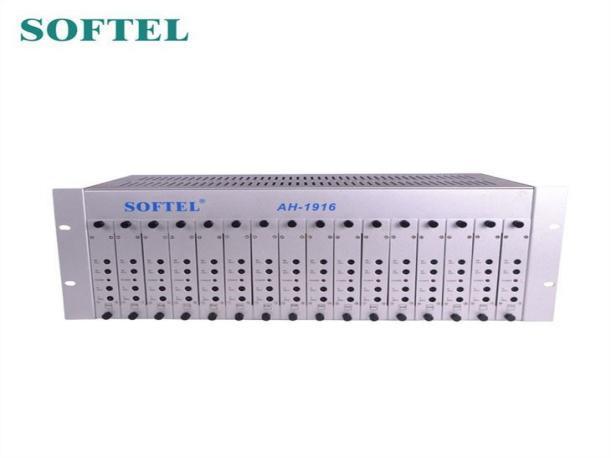

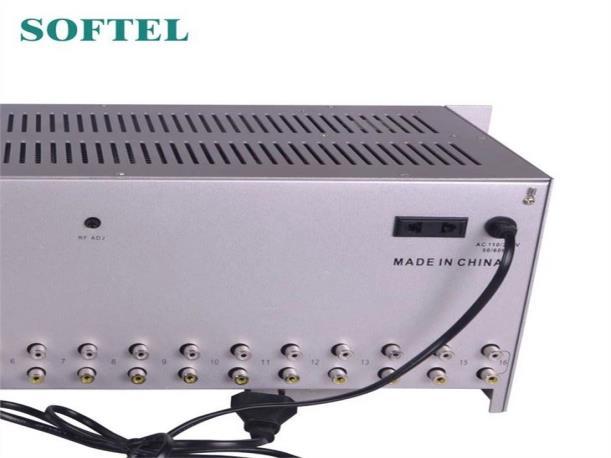

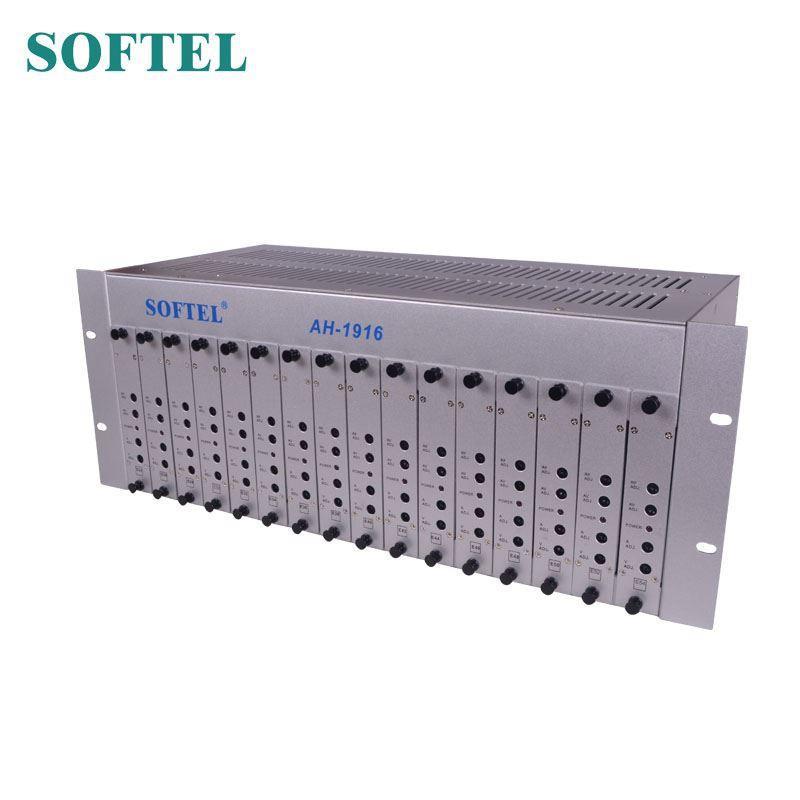

Der 16-Kanal-CATV-Modulator ist ein 4-HE-Rack-Gehäuse, das die Installation von bis zu 16 mikroprozessorgesteuerten festen Mini-Modulatoren ermöglicht.

CATV-Modulator 16 Kanäle

Der 16-Kanal-Kabelfernsehmodulator ist ein 4HE-Rackgehäuse, das die Installation von bis zu 16 mikroprozessorgesteuerten Mini-Modulatoren ermöglicht. Der integrierte aktive Combiner vermeidet unnötige Verkabelung und mögliche Anschlussprobleme und sorgt für einen hohen Ausgangspegel.

Alle Modulatorkarten sind werkseitig perfekt auf die gewünschten Kanäle und den korrekten Offset eingestellt.

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

FUNKTIONEN des CATV-Modulators 16 Kanal 1. Die Restseitenbandselektivität ermöglicht eine wartungsfreie Konfiguration benachbarter Kanäle 2. Zwei Lüfter für lange Lebensdauer 3. 45dBmV Combiner-Ausgangspegel, kein zusätzlicher Combiner erforderlich 4. SAW-Filterung (Surface Acoustic Wave) auf der ZF für ein besseres C/N-Verhältnis im Band 5. Zugriffssteuerung auf der Vorderseite ermöglicht eine einfache Einrichtung 6. Verfügbar in NTSC- oder PAL-Konfigurationen Spezifikation des Catv-Modulators 24 Kanäle

Chassis

RF

ALLGEMEIN

Frequenzbereich

45 ~ 860 MHz

Ausgangsanschluss

F-Stecker

Ausgangspegel

105 dBµV (einstellbar)

Testpunkt

-20 dB

Isolierung von Port zu Port

≥ 35 dB

Rückflussdämpfung

≥ 12 dB

Gewinnen

+ 8 dB

Modulatorkapazität

16

Eingangsspannungsbereich

110 V oder 220 V

Lüfter

2

Verbrauch

57 W (voll geladen)

Dimension

42 * 17 * 20 cm

Nettogewicht

10 kg (voll beladen) 3,7 kg (nur Gehäuse)

Versandgewicht 11 kg (voll beladen) Kartongröße

53 * 30 * 24 cm

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Modulatorkarte RF

ALLGEMEIN

Ausgangsfrequenz

45 ~ 860 MHz

Ausgangspegel

113 dBµV (einstellbar)

Ausgangsanschluss

F-Stecker

A/V-Verhältnis

-11 ~ -18 dB (Einstellbar)

Frequenzstabilität

±5 kHz

Videoeingangspegel

0,6–1,5 Vp-p (87,5 % Modulation)

Videoeingangsanschluss

Gelber Cinch

Audio-Eingangspegel

1 Vss (25 kHz Abweichung)

Audioeingangsanschluss

Weißer RCA

Stromspannung

Gleichstrom 5 V

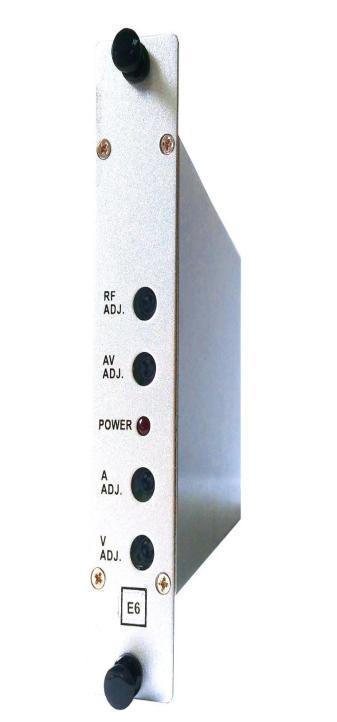

1. Taste Halten Sie die Modulatorkarte in das Gehäuse 2. RF ADJ. Einstellung des Ausgangspegels. Der Regler ist über einen Bereich von 17 dB einstellbar. Drehen im Uhrzeigersinn erhöht den Pegel

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

3. AV ADJ. Passen Sie das Audio- und Videoverhältnis im Bereich von 18 dB an. Bitte ändern Sie nichts, da die Werkseinstellung perfekt ist.

4. POWER INDICATOR Rote LED leuchtet, wenn der Modulator mit Strom versorgt wird 5. A ADJ. Dient zum Einstellen der Abweichung für die Audiomodulation. Drehen im Uhrzeigersinn erhöht die Abweichung.

6. V ADJ. Dieser Regler passt den Videomodulationsindex an, der auf 87,5 % eingestellt ist. Drehen im Uhrzeigersinn erhöht die Helligkeit.

7. Kanalbezeichnung Zur Anzeige des Kanalnamens
