Amplificateur CATV extérieur de gros de fabrication avec voie de retour pour fréquence directe de 87 à 860 MHz et fré
quence
inverse de 5 à 65 MHz
Besoin d'une amplification de signal fiable dans des environnements extérieurs difficiles ?
L'amplificateur extérieur CATV offre des performances exceptionnelles grâce à un module RF Philips ou chinois en voie aller, garantissant des niveaux de sortie stables et une faible distorsion. Sa voie retour est équipée d'un circuit push-pull à microtubes à faible bruit pour un rapport signal/bruit élevé. Conçu pour les systèmes CATV, cet amplificateur est doté d'une coque étanche en aluminium moulé, d'une protection anti-tonnerre et d'une commutation de puissance hautement fiable, ce qui le rend idéal pour un fonctionnement longue durée dans des conditions de terrain difficiles. Ses principales caractéristiques comprennent un gain direct de 30 dB, un gain inverse de 12 dB et des niveaux de sortie allant jusqu'à 102 dBuV (direct) et 110 dBuV (inverse).
• Coque étanche en aluminium moulé | • Protection anti-tonnerre | • Gain direct : 30 dB, gain inverse : 12 dB | • Niveaux de sortie : 102 dBuV (direct), 110 dBuV (inverse) | • Idéal pour les environnements extérieurs difficiles
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

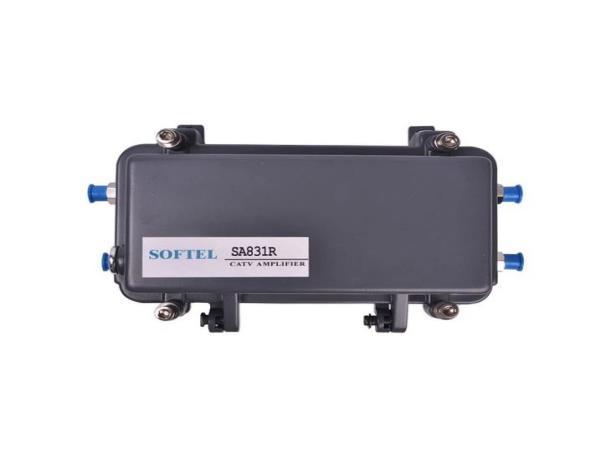

Cet amplificateur de liaison CATV extérieur à 1 sortie peut être doté d'un chemin de retour.
Caractéristiques de l'amplificateur extérieur CATV

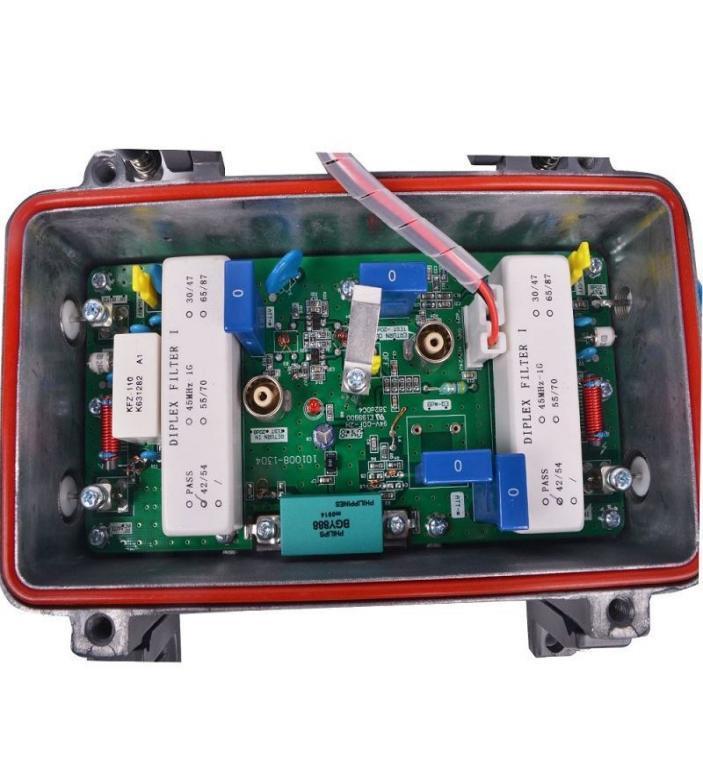

1. Il adopte un module RF Philips ou un module chinois dans le chemin direct, un niveau de sortie stable, une bonne non-linéarité ; adopte un circuit push-pullà micro-tube à faible bruit dans le chemin inverse, une faible distorsion et un rapport signal/bruit élevé.
2. Deux égaliseurs et atténuateurs à double filtre et fixe (ou VAR).

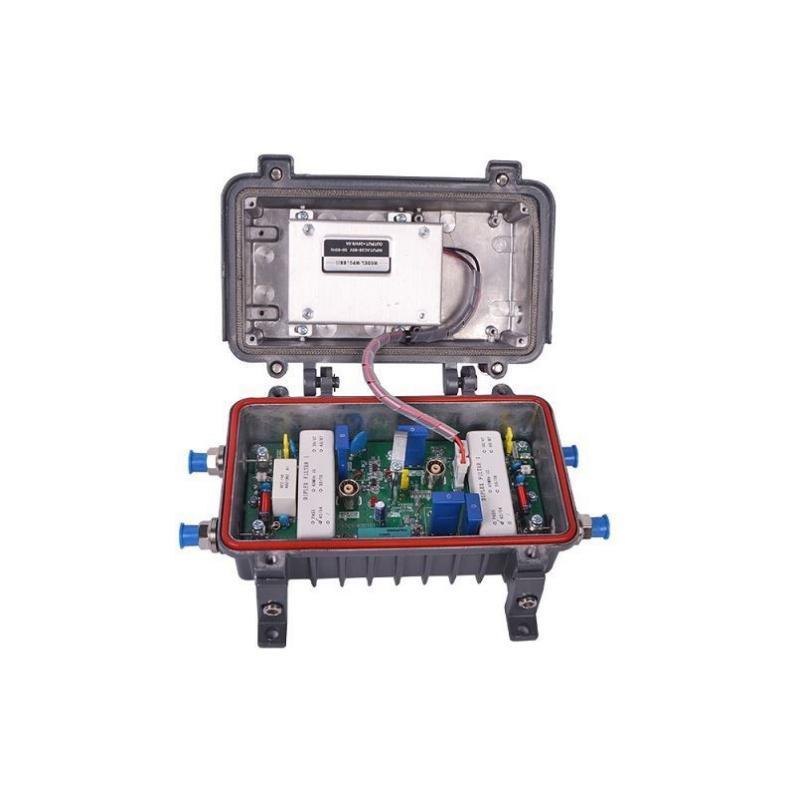

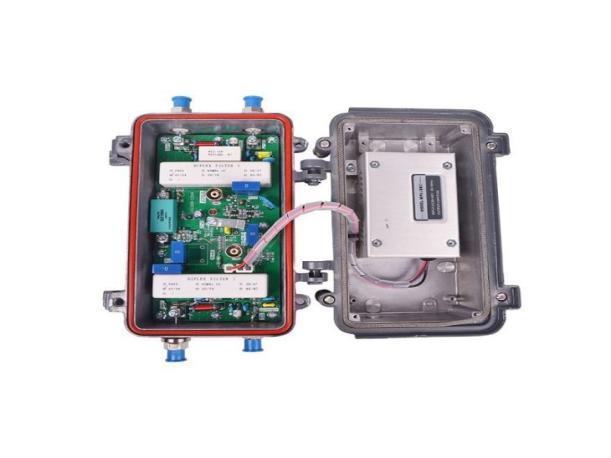

3. La coque en aluminium moulé étanche, la commutation de puissance hautement fiable et le système anti-tonnerre étanche garantissent que l'équipement peut fonctionner de manière stable et successive pendant une longue période dans l'environnement abominable du terrain.
Caractéristiques Nom
Gamme de fréquences
Gain standard
Facteur de bruit
Niveau de sortie
Avant 87-860 MHz
Inversé (option) 5-65 MHz
Avant 30 dB
Inversé (option) 12 dB
Avant ≤10 dB
Inversé (option)
Avant
Inverser (option)
≤12 dB
CTB
Avant ≥ 65 dB OSC Avant ≥ 63 dB
Perte de retour
Tension
Avant ≥ 15 dB
Réserve ≥ 15 dB
CA : 135 V-250 V ou CA : 35 V-90 V
Consommation 20 W
Dimension
Test condition
235 mm x 210 mm x 120 mm
Pour tester les signaux C/CTB et C/CSO sur une fréquence de 750 MHz (112,25 à 743,25 MHz), réglez 79 signaux PAL-D imitant les signaux TV ; réglez 93 signaux PAL-D imitant les signaux TV sur une fréquence de 862 MHz (112,25 à 855,25 MHz). Choisissez f1 = 65 MHz, f2 = 63 MHz et f3 = 57 MHz pour tester l'indice du niveau de sortie maximal en transmission montante. L'indice du rapport d'intermodulation porteuse/seconde est testé avec un niveau de sortie de 110 dBuV, et choisissez trois points de test : f1 = 10 MHz, f2 = 60 MHz et f3 = 50 MHz.

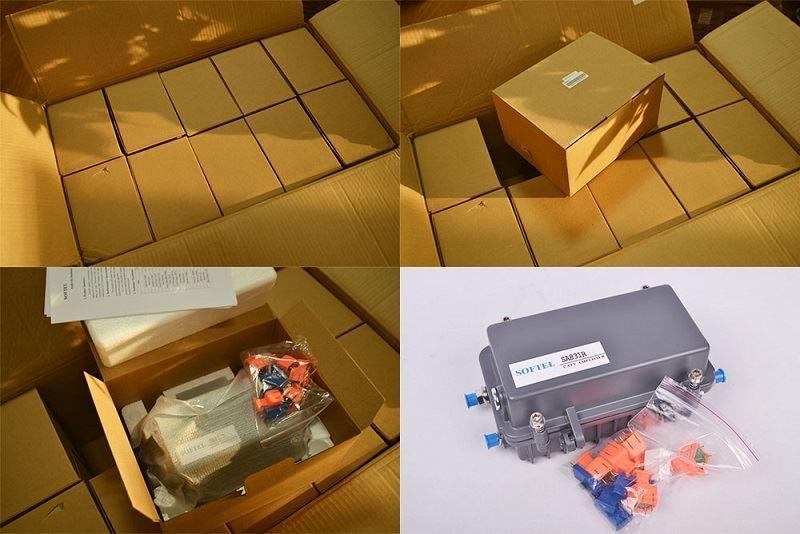

Emballer
