Modulateur agile CATV 16 canaux, modulateur agile à fré quence filtrée SAW 16 canaux pour systèmes CATV 860 MHz
Vous recherchez une solution fiable pour optimiser vos opérations de tête de réseau
CATV ? Le modulateur Agile CATV 16 est un châssis rackable 4U conçu pour accueillir jusqu'à 16 modulateurs agiles de fréquence filtrés SAW de haute qualité, couvrant une large gamme de fréquences de 45 à 860 MHz. Son combinateur actif intégré élimine le câblage inutile, garantissant des niveaux de sortie élevés et réduisant les problèmes de connexion. Grâce à son faible bruit hors bande, il est idéal pour les têtes de réseau à canaux adjacents. Idéal pour la diffusion, l'hôtellerie et les établissements d'enseignement, ce modulateur offre une configuration flexible des canaux, une mémoire non volatile et un affichage LED à deux chiffres pour une identification rapide des canaux.
• Capacité de 16 canaux | • Agilité de fréquence complète | • Combinateur actif intégré
| • Faible bruit hors bande | • Mémoire non volatile | • Affichage LED à deux chiffres
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
Le modulateur agile catv 16 est un châssis monté en rack 4RU qui permet l'installation jusqu'à 16 modulateurs agiles de fréquence filtrés SAW de haute qualité couvrant 860 MHz.
Modulateur agile catv 16
Le modulateur Agile Catv 16 est un châssis rackable 4U permettant l'installation de 16 modulateurs Agile de haute qualité, filtrés SAW et couvrant la bande de fréquences de 860 MHz. Le combinateur actif intégré élimine les câbles inutiles et les problèmes de connexion potentiels, tout en garantissant
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
un niveau de sortie élevé. Son faible bruit hors bande en fait un choix idéal pour les têtes de réseau adjacentes.
CARACTÉRISTIQUES
du modulateur Agile catv 16
1. L'agilité de fréquence totale permet la création rapide de gammes de chaînes
2. Chaque canal est totalement indépendant. La configuration des canaux est flexible.
3. Deux ventilateurs de refroidissement pour la dissipation de la chaleur prolongent la durée de vie
4. La mémoire non volatile garantit que la programmation des chaînes reste inchangée après une panne de courant
5. L'affichage LED à deux chiffres permet une identification rapide des canaux
6. Disponible en configurations NTSC ou PAL
Spécification du modulateur Agile catv 16
Châssis
Gamme de fréquences
Connecteur de sortie
Niveau de sortie
RF
GÉNÉRAL
45 ~ 860 MHz
Connecteur F
105 dBµV (Adj.)
Point de test -20 dB
Isolation port à port ≥ 35 dB
Perte de retour ≥ 12 dB
Gagner + 8 dB
Capacité du modulateur 16
Plage de tension d'entrée 110V ou 220V
ventilateur de refroidissement 2
Consommation
57 W (à pleine charge)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Dimension 42 * 17 * 20 cm
Poids net 10 kg (entièrement chargé)
Poids d'expédition
Taille du carton
Carte modulatrice
Fréquence de sortie
3,7 kg (châssis uniquement) 11 kg (entièrement chargé)
53 * 30 * 24 cm
45 ~ 860 MHz
Niveau de sortie 113 dBµV (Adj.)
Connecteur de sortie
RF
Connecteur F
Rapport A/V -11 ~ -18 dB (Adj.)
Stabilité de fréquence ± 5 kHz
Niveau d'entrée vidéo 0,6-1,5 Vp-p (modulation à 87,5 %)
Connecteur d'entrée vidéo RCA jaune
Niveau d'entrée audio 1 Vp-p (25 kHz Dev.)
Connecteur d'entrée audio RCA blanc
GÉNÉRAL Tension 5 V CC

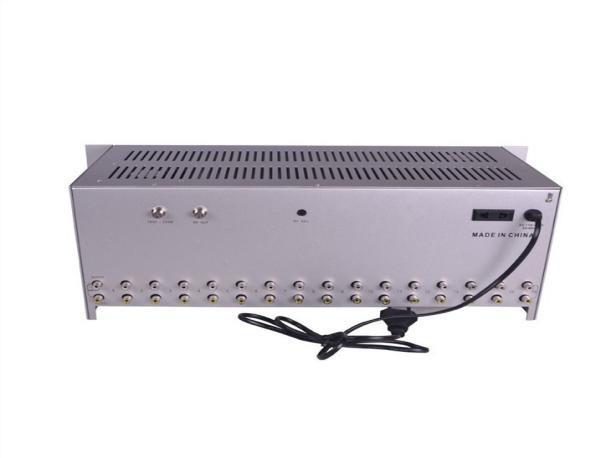

1. ENTRÉE VIDÉO ET AUDIO
Envoyez le signal vidéo et audio à chaque carte modulatrice
2. POINT DE TEST
Le niveau de sortie lu à ce point sera inférieur de 20 dB à la sortie réelle
3. SORTIE RF
16 signaux CATV modulés à une sortie maximale de 105 dBµV sont fournis sur ce port
4. RÉGLAGE DE LA SORTIE RF.
Réglage du niveau de sortie du combinateur à la sortie RF. La commande est réglable sur une plage de 8 dB. Tournez dans le sens horaire pour augmenter le niveau de sortie.
5. PRISE ET CORDON D'ALIMENTATION
Source d'alimentation 110 V ou 220 V
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
6. GND
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Pour la mise à la terre du modulateur
