Amplificatore RF esterno all'ingrosso di fabbrica con guadagno regolabile per trasmissione bidirezionale ed
equalizzazione del segnale

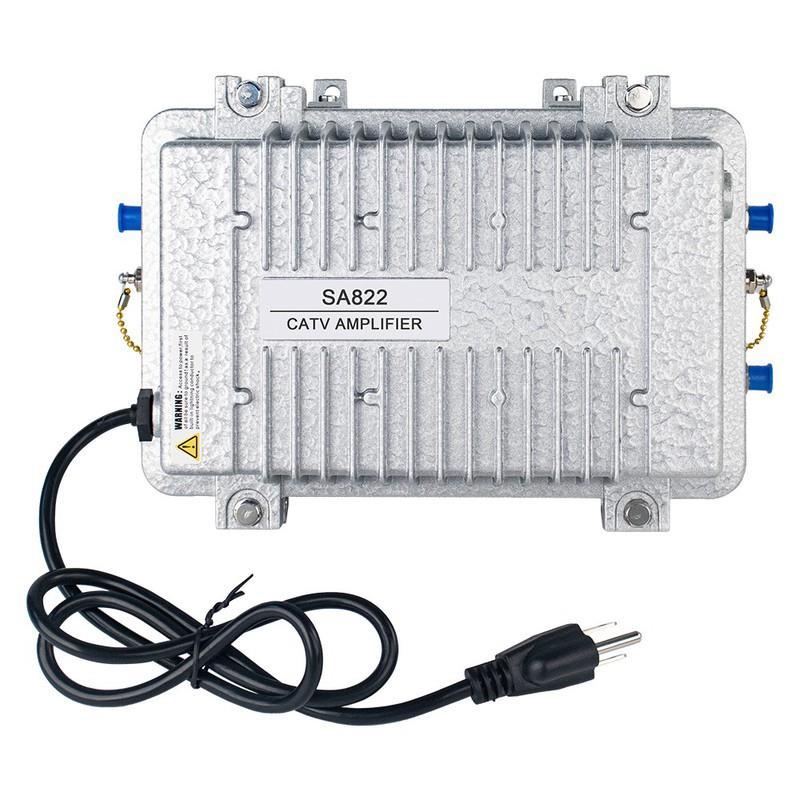

Hai difficoltà con segnali RF deboli in ambienti esterni? L'amplificatore RF per esterni è una soluzione robusta progettata per migliorare la potenza e la qualità del segnale, supportando sia le trasmissioni upstream che downstream. Dotato di guadagno regolabile (0~15 dB), soppressione del rumore e un design impermeabile e anti-tuono, questo amplificatore garantisce prestazioni affidabili nelle reti di trasmissione trunk e distributive multi-classe. Con un guadagno nominale di ≥30 dB e una gamma di frequenza di 47/54/85~862 MHz, è ideale per sistemi CATV, telecomunicazioni e broadcast.
• Guadagno regolabile (0~15 dB) | • Supporto trasmissione bidirezionale | • Design impermeabile e anti-tuono | • Soppressione del rumore per un SNR migliorato | • Ideale per sistemi CATV, telecomunicazioni e trasmissione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Un amplificatore RF bidirezionale sintonizzabile per esterni è un dispositivo di amplificazione del segnale a radiofrequenza progettato per ambienti esterni. Non solo migliora la potenza del segnale ricevuto, ma elabora anche i segnali sia a monte che a valle e ha la funzione di regolare il guadagno per adattarsi a diversi scenari ed esigenze applicative.
Contatto: Tomleequan
Contatto: Tomleequan Email:
Utilizzato inmodo appropriato nella trasmissione bidirezionale (può essere riservato) e nell'equalizzazione del segnale della trasmissione multi-classe o della rete distributiva altamente richiesta. Adotta moduli PHILIPS, NEC importati con raddoppio di potenza. Il preamplificatore audio è un amplificatore push-pull a tubo a microonde a basso rumore per garantire un guadagno sufficiente. Ha 1 ingresso e 2 uscite e ogni connessione ha una protezione da sovracorrente. Il ramo di uscita o la distribuzione possono essere modificati di seguito. Viene utilizzato un doppio equalizzatore, quindi la regolazione della planarità della trasmissione multi-classe è semplice e conveniente. L'attenuatore e l'equalizzatore sono plug-in, quindi i clienti possono scegliere uno stile fisso o regolabile. L'alimentazione di commutazione altamente affidabile (o alimentazione lineare) e il rigoroso design impermeabile e anti-tuono assicurano un lavoro duraturo e costante.
Caratteristiche principali dell'amplificatore RF per esterni
1. Amplificazione del segnale: aumenta la potenza del segnale RF ricevuto e migliora la qualità del segnale.
2. Soppressione del rumore: riduce il rumore nel segnale e migliora il rapporto segnale/rumore.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
3. Copertura estesa: estende la copertura dei sistemi di comunicazione wireless migliorando la potenza del segnale.
4. Guadagno regolabile: gli utenti possono regolare il guadagno dell'amplificatore in base alle loro effettive esigenze per ottenere le migliori prestazioni.
5. Trasmissione bidirezionale: supporta l'amplificazione dei segnali sia in uplink che in downlink ed è adatto per sistemi di comunicazione bidirezionali.
Specifiche
Articolo
Trasmissione in avanti
Gamma di frequenza
Guadagno nominale
Piattezza nella banda dB ±0,75
Livello di ingresso nominale
Livello di uscita nominale
Guadagno intervallo regolabile
Intervallo di pendenza regolabile
Figura di rumore
CTB
Responsabile della sicurezza informatica
Perdita di ritorno
Trasmissione inversa
Gamma di frequenza
Piattezza nella banda
Perdita di ritorno
Guadagno nominale
dBμ V 72
dBμ V 102 102 102
dB Regolabile: 0~15dB, Fisso: 3,6,9, 12, 15
dB Regolabile: 0~24dB, Fisso: 6,9, 12, 15, 18
dB ≤12
dB 60
dB 60
dB ≥14
MHz 5~30/42/65 (o specificato dall'utente)
dB ±0,75
dB ≥14
dB 0 o 20 selezionati
Tomleequan
Tomleequan
Livello di uscita MAX dBμ V ≥110
Guadagno intervallo regolabile dB Da 0 a 15
Intervallo di pendenza regolabile dB Da 0 a 10
Risposta generale
Tensione di alimentazione (50 Hz) E A: ~(130-265) V, B:~(30-80) V, C:~(90-130) V
Colpo di tuono KV 5 (10/700μS)
Dimensione mm Dimensioni: 270×215×118
Diagramma della struttura
Tensione di alimentazione: ~220 V (A), ~60 V (B) ~110 V (C)
2. Porta di prova RF di ingresso -20 dB
4. Avanti EQ1
7. Alimentazione elettrica Passa Plug-in 3
10. Presa di uscita o splitter (opzionale)
5. Passaggio di alimentazione Plug-in 1
6. Alimentazione elettrica Passaggio Plug-in 2
8. Equalizzatore2 (-6 dB) 9. Plug-in ATT in avanti 2
11. Uscita RF 1
Porta di prova RF in uscita da 12.-30 dB
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
13. Uscita RF 2
16. Inverti ATT2
19. Ingresso alimentazione scheda madre
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
14. Inverti ATT1
17. Equalizzazione inversa
20. LED di alimentazione
15. Porta di prova RF inversa 1
18. Porta di prova RF inversa 2
