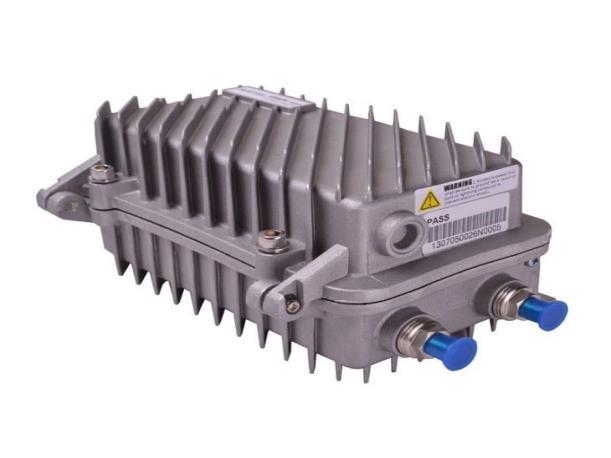

Nodo ottico modulare esterno all'ingrosso di fabbrica SR812S per reti CATV con guadagno elevato e bassa distorsione
Cerchi una soluzione affidabile per ottimizzare la tua rete CATV? Il nodo ottico modulare per esterni SR812S combina un controllo avanzato del microprocessore e un display dei parametri digitali per un debugging ingegneristico senza soluzione di continuità. Progettato per l'uso all'aperto, è dotato di un tubo di conversione fotoelettrica PIN ad alta risposta, un amplificatore GaAs e un chip di attenuazione RF specializzato, che garantisce una trasmissione del segnale fluida e un'elevata precisione. Con un intervallo di potenza ottica da -8 a +2 dBm e un intervallo di frequenza da 45 a 862 MHz, questo nodo modulare è perfetto per costruire reti CATV robuste.
• Controllo a microprocessore e display digitale | • Conversione fotoelettrica PIN ad alta risposta | • Amplificatore GaAs per guadagno elevato e bassa distorsione | • Gamma di potenza ottica: da -8 a +2 dBm | • Gamma di frequenza: 45-862 MHz
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Controllo a microprocessore, display digitale i parametri che rendono il debug di ingegneria molto comodo. Sono i prodotti principali per costruire la rete CATV. Il nodo ottico modulare per esterni SR812S è il nostro nuovo ricevitore ottico per reti CATV con ottima qualità e prezzi competitivi.
Caratteristiche delle prestazioni
Tomleequan
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tubo di conversione fotoelettrica PIN ad alta risposta.

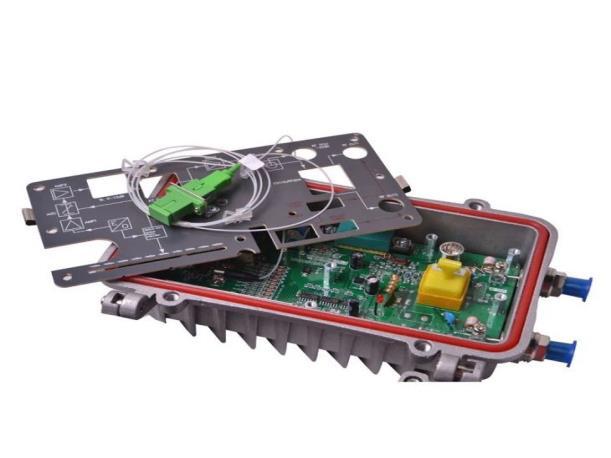

Progettazione ottimizzata del circuito, produzione tramite processo SMT, percorso del segnale ottimizzato, rendono la trasmissione del segnale fotoelettrico più fluida.
Chip specializzato per l'attenuazione RF, buona attenuazione RF ed equilibrio lineare, elevata precisione.
Dispositivo amplificatore GaAs, doppia potenza in uscita, alto guadagno e bassa distorsione.
Il microprocessore controlla lo stato di funzionamento, i parametri vengono visualizzati digitalmente, il funzionamento è pratico e intuitivo e le prestazioni sono stabili.
Eccellenti prestazioni AGC, quando l'intervallo di potenza ottica in ingresso è 8～＋2dBm, il livello di uscita rimane invariato, CTB e CSO sostanzialmente invariati.
Parametri tecnici
Articolo Unità Nodo ottico modulare per esterni
Parametri ottici
Ricezione di potenza ottica dBm -8 ~ +2
Perdita di ritorno ottico dB >45
Ricezione ottica
Lunghezza d'onda nanometro
Tipo di connettore ottico
Tipo di fibra
Da 1100 a 1600
FC/APC, SC/APC o specificato dall'utente
Modalità singola
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Prestazioni del collegamento
C/N
C/CTB
Parametri RF
Gamma di frequenza
Piattezza in banda
Livello di uscita nominale
Livello di uscita massimo
Perdita di ritorno in uscita
Impedenza di uscita
51 (ingresso -2dBm)
45 a 862
Livello di uscita 106 dBμV Bilanciato
Controllo elettronico
Controllo elettronico
Prestazioni generali
Tensione di alimentazione E CA (130~265) V o CA (35~85) V
Temperatura di esercizio ℃ -40~60
Umidità relativa % Max 95% senza condensa
Consumo VA ≤ 15

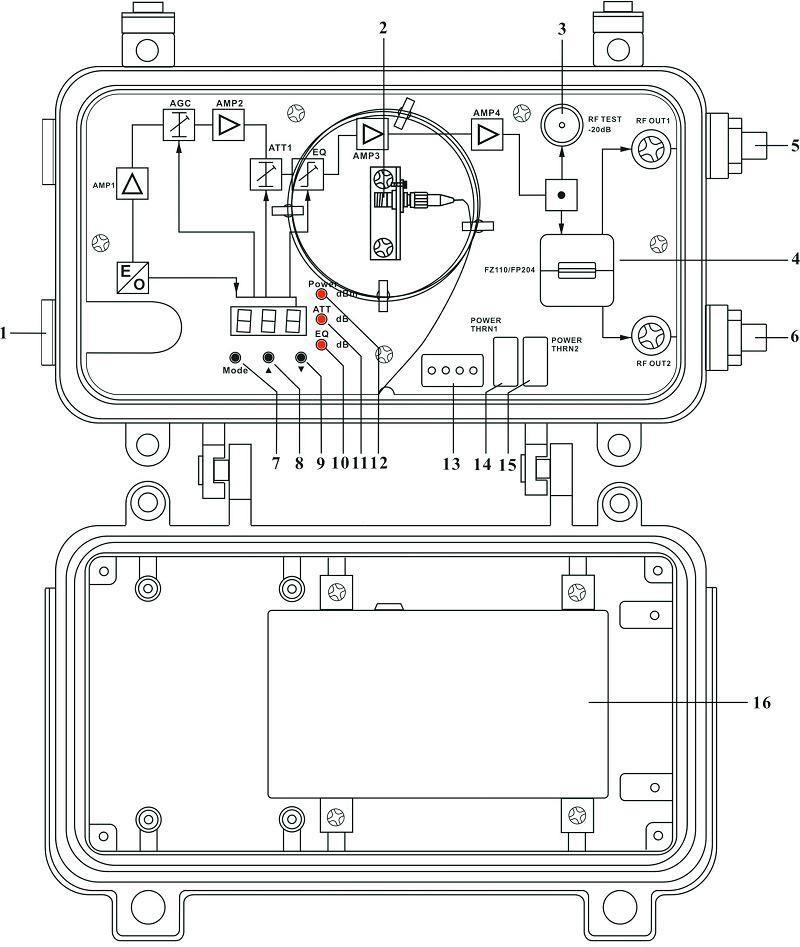

Diagramma della struttura del nodo ottico modulare esterno
Contatto:
1. Ingresso in fibra ottica
2. Adattatore in fibra ottica
3. Porta di prova RF -20dB
4. Presa di uscita o splitter
5. Uscita RF 1
Contatto: Tomleequan Email:
7. Pulsante di selezione della modalità
9. Pulsante GIÙ
11. Indicatore modalità ATT del controllo elettronico
13. Interfaccia di alimentazione della scheda madre
15. Inseritore di sovracorrente dell'alimentatore 2
6. Uscita RF 2
8. Pulsante SU
10. Indicatore della modalità EQ di controllo elettronico
12. Indicatore della modalità di potenza ottica
14. Inseritore di sovracorrente dell'alimentatore 1
16. Alimentatore switching
