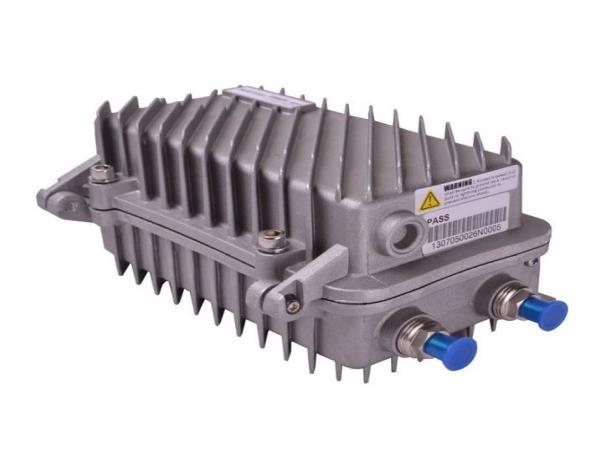

Nœud optique modulaire extérieur SR812S pour réseaux CATV
Vous recherchez une solution fiable pour optimiser votre réseau CATV ? Le nœud optique
modulaire extérieur SR812S associe un contrôle par microprocesseur avancé et un affichage numérique des paramètres pour une mise au point technique fluide. Conçu pour une utilisation en extérieur, il est équipé d'un tube de conversion photoélectrique PIN haute réactivité, d'un amplificateur GaAs et d'une puce d'atténuation RF spécialisée, garantissant une transmission fluide du signal et une grande précision. Avec une plage de puissance optique de -8 à +2 dBm et une plage de fréquences de 45 à 862 MHz, ce nœ ud modulaire est idéal pour la construction de réseaux CATV robustes.
• Contrôle par microprocesseur et affichage numérique | • Conversion photoélectrique
PIN à réponse élevée | • Amplificateur GaAs pour un gain élevé et une faible distorsion
| • Plage de puissance optique : -8 à +2 dBm | • Plage de fréquences : 45-862 MHz
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contrôle par microprocesseur et affichage numérique des paramètres facilitant le débogage technique. C'est l'un des principaux produits pour la construction de réseaux CATV. Le nœud optique modulaire extérieur SR812S est notre nouveau récepteur optique réseau CATV avec une excellente qualité et des prix compétitifs.
Caractéristiques de performance
Contact : Tomleequan E-mail :
Tube de conversion photoélectrique PIN à haute réponse.

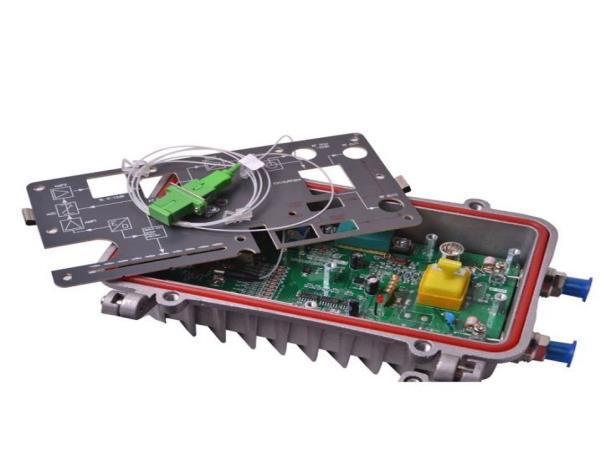

Conception de circuit optimisée, production de processus SMT, chemin de signal optimisé, rendent la transmission du signal photoélectrique plus fluide.
Puce d'atténuation RF spécialisée, bonne atténuation RF et équilibre linéaire, haute précision.
Dispositif amplificateur GaAs, double sortie de puissance, gain élevé et faible distorsion.
Contrôle de l'état de fonctionnement par microprocesseur, affichage numérique des paramètres, fonctionnement pratique et intuitif et performances stables.
Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est de 8～＋2dBm, le niveau de sortie reste inchangé, CTB et CSO fondamentalement inchangés.
Paramètres techniques
Article Unité Nœud optique modulaire extérieur
Paramètres optiques
Réception de la puissance optique dBm -8 ~ +2
Perte de retour optique dB >45
Réception optique
Longueur d'onde nm 1100 ~ 1600
Type de connecteur optique
Type de fibre
FC/APC, SC/APC ou spécifié par l'utilisateur
Mode unique
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Performances des liens
Paramètres
sortie
Égaliseur de contrôle
électronique
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Gamme dB 0 à 10
Contrôle électronique ATT
Gamme dBμV 0～20
Performances générales
Tension d'alimentation V CA (130~265) V ou CA (35~85) V
Température de fonctionnement °C -40~60
Humidité relative % Max 95% sans condensation
Consommation Virgini e ≤ 15
Dimension mm 185 (L) ╳ 140 (l) ╳ 91 (H)

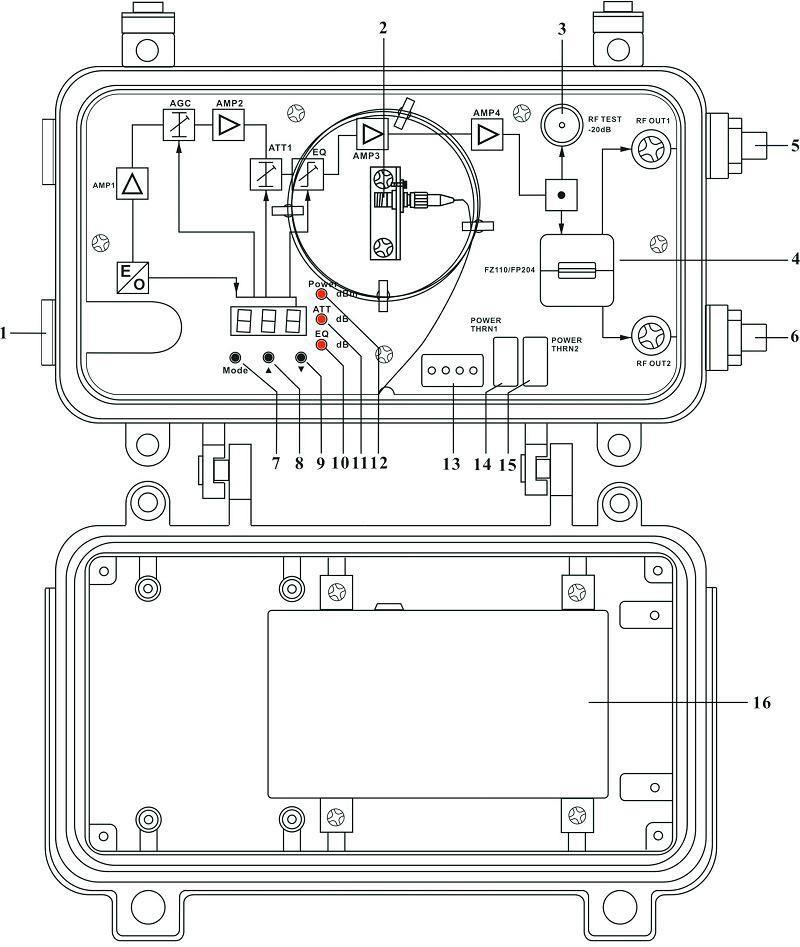

Schéma de structure d'un nœud optique modulaire extérieur
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
1. Entrée fibre optique
2. Adaptateur de fibre optique
3. Port de test RF -20 dB
4. Prise ou répartiteur de sortie
5. Sortie RF 1
Contact : Tomleequan E-mail :
7. Bouton de sélection de mode
9. Bouton BAS
11. Indicateur de mode ATT de commande électronique
13. Interface d'alimentation de la carte mère
15. Inséreuse de surintensité d'alimentation 2
6. Sortie RF 2
8. Bouton HAUT
10. Indicateur de mode EQ de contrôle électronique
12. Indicateur de mode de puissance optique
14. Inséreuse de surintensité d'alimentation 1
16. Alimentation à découpage
