Manufactory Atacado Outdoor Modular Optical Node SR812S para redes CATV com alto ganho e baixa distorção
Procurando uma solução confiável para otimizar sua rede CATV? O nó óptico modular externo SR812S combina controle avançado de microprocessador e exibição de parâmetros digitais para depuração de engenharia perfeita. Projetado para uso externo, ele apresenta um tubo de conversão fotoelétrico PIN de alta resposta, amplificador GaAs e chip de atenuação de RF especializado, garantindo transmissão de sinal suave e alta precisão. Com uma faixa de potência óptica de -8 a +2dBm e uma faixa de frequência de 45-862MHz, este nó modular é perfeito para construir redes CATV robustas.
• Controle de microprocessador e display digital | • Conversão fotoelétrica PIN de alta resposta | • Amplificador GaAs para alto ganho e baixa distorção | • Faixa de potência ó ptica: -8 a +2dBm | • Faixa de frequência: 45-862MHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Controle de microprocessador, display digital os parâmetros que tornam a engenharia de depuração muito conveniente. São os principais produtos para construir rede CATV. O nó óptico modular externo SR812S é nosso novo receptor óptico de rede CATV com ótima qualidade e preços competitivos.
Características de desempenho
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tubo de conversão fotoelétrico PIN de alta resposta.
Projeto de circuito otimizado, produção de processo SMT, caminho de sinal otimizado, tornam a transmissão do sinal fotoelétrico mais suave.
Chip de atenuação de RF especializado, boa atenuação de RF e equilíbrio linear, alta precisão.
Dispositivo amplificador GaAs, potência de saída dupla, alto ganho e baixa distorção.
Status de trabalho do controle do microprocessador, exibição digital dos parâmetros, conveniência e operação intuitiva e desempenho estável.
Excelente desempenho de AGC, quando a faixa de potência óptica de entrada é de 8～＋
2dBm, o nível de saída permanece inalterado, CTB e CSO basicamente inalterados.
Parâmetros da técnica
Parâmetros Ópticos
Recebendo potência óptica
Perda de Retorno Óptico
Recepção Óptica
Comprimento de onda nm
Tipo de conector óptico
~ +2
1100 ~ 1600
FC/APC, SC/APC ou especificado pelo usuário
Tipo de fibra Modo Único
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Desempenho do Link
C/N dB ≥ 51（-2dBm de entrada）
C/CTB dB ≥ 65
C/CSO dB ≥ 60
Nível de saída 106 dBμV Balanceado 6dB
Parâmetros de RF
Faixa de frequência MHz 45 ~862
Planicidade na Banda dB ±0,75
Nível de saída nominal dBμV ≥ 106
Nível máximo de saída dBμV ≥ 110
Perda de retorno de saída dB ≥14
Impedância de saída Ω 75
Controle eletrônico
EQ
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Faixa dB 0～10
Controle Eletrônico ATT
Faixa dBμV 0～20
Desempenho geral
Tensão de alimentação V CA（130~265）V ou CA(35~85)V
Temperatura de operação °C -40~60
Humidade relativa % Máx. 95% sem condensação
Consumo VA ≤ 15
Dimensão milímetro s 185（C）╳ 140（L）╳ 91（A）

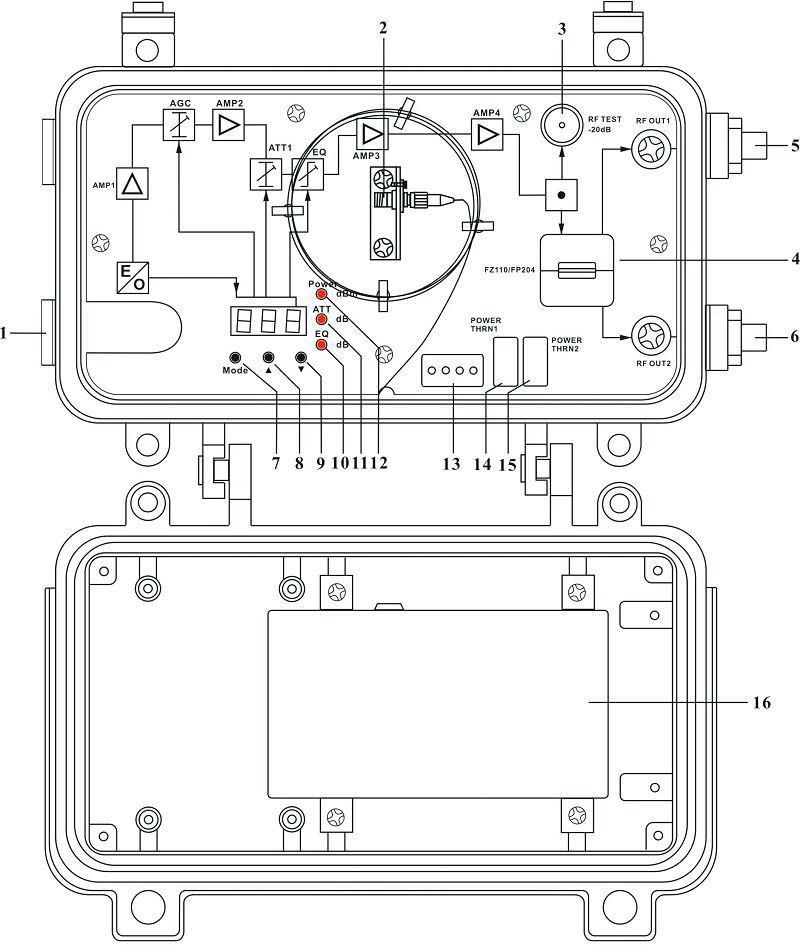

Diagrama de estrutura do nó óptico modular externo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1. Entrada de fibra óptica
2. Adaptador de fibra óptica
3. Porta de teste RF de -20dB
4. Torneira de saída ou divisor
5. Saída RF 1
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
7. Botão de seleção de modo
9. Botão PARA BAIXO
11. Indicador de modo ATT de controle eletrônico
13. Interface de energia da placa-mãe
15. Insersor de sobrecorrente de fonte de alimentação 2
6. Saída RF 2
8. Botão PARA CIMA
10. Indicador de modo de equalização de controle eletrônico
12. Indicador de modo de energia óptica
14. Insersor de sobrecorrente de alimentação 1
16. Fonte de alimentação comutada
