Manufactory Atacado Passivo Cabo TV Node Óptico para FTTH
CATV com Saída de 68dBμ
V e Sem Consumo de Energia
Procurando uma solução econômica e com eficiência energética para redes FTTH CATV?
O Passive Cable TV Optical Node é um conversor óptico para RF FTTH de alto desempenho projetado para televisão digital e aplicações de fibra para casa. Sem necessidade de fonte de alimentação e um tubo de recepção óptico de alta sensibilidade, ele garante integração perfeita de três redes. Fornecendo um nível de saída de 68dBμV em Pin=-1dBm, este dispositivo opera em uma largura de banda de 45~1050MHz, tornando-o ideal para CATV FTTH, redes triple-play e sistemas FTTH PON.
• Sem consumo de energia | • Tubo de recepção óptica de alta sensibilidade | • Nível de saída 68dBμV | • Largura de banda 45~1050MHz | • Ideal para redes CATV FTTH e triple-play
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

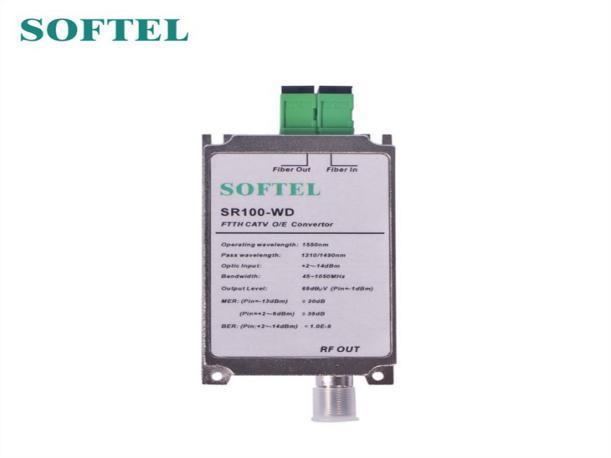

Breve introdução ao nó óptico de TV a cabo passivo
Nó Óptico de TV a Cabo Passivo para televisão digital, fibra para a casa. O Nó Óptico de TV a Cabo Passivo adota o tubo de recepção óptica de alta sensibilidade, sem fonte de alimentação, sem consumo de energia. Quando o nível de saída de potência óptica de entrada Pin=-1dBm, Vo=6 8dB V, pode ser economicamente e flexivelmente aplicar a integração de três redes, fibra para a aplicação de rede doméstica. Aparência SR100 de esmalte, existem dois tipos de seleção de modo óptico:
1. SR100: comprimento de onda operacional CATV 1260~1620 nm.
2. SR100/WF: Filtro integrado de 1310/1490 nm, adequado para sistema de comprimento de onda triplo de fibra única, comprimento de onda operacional CATV de 1550 nm.
Característica do produto do nó óptico de TV a cabo passivo
1. Não requer energia
2. Largura de banda de trabalho 45~1050MHz
3. Nível de saída = 68dBμV (Pin = -1dBm)
Aplicação principal do nó óptico de TV a cabo passivo
1. TV a cabo FTTH
2. Integração de três redes
3. FTTH PON
Dados de teste
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Índice técnico do nó óptico de TV a cabo passivo
Unid Recurso óptico
Recurso óptico
Unidade Índice Suplemento
Comprimento de onda de t rabalho CATV (nm) 1260~16 20 SR100 1540~15 63 SR100/WF
Isolamento de canal (em d B) ≥40 1550 nm e 149 0 nm
Responsabilidade (A/O) ≥0,85 1310 nm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
≥0,9 1550 nm
Recebendo energia (em dB m) +2~-14
Perda de retorno óptico (em d B) ≥55
Recurso RF
Conector de fibra óptica
Recurso de TV
Largura de banda de trabalho (MHz) 45~1050 MHz
Nível de saída (dBμV) >68 TV digital (Pin= -1dBm)
Perda de retorno (em d B) ≥14 47~862MHz
Impedância de saída (Ω) 75
Número da porta de saída 1
Conexão RF F-Femini no
(em d B)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
BER <1.0E-9
Tempo de trabalho (℃) -20~+55
Temperatura de armazena mento (℃) -40~85
Temperatura relativa de tra balho (%) 5~95
Pino:+2~-14dB m
Característica geral

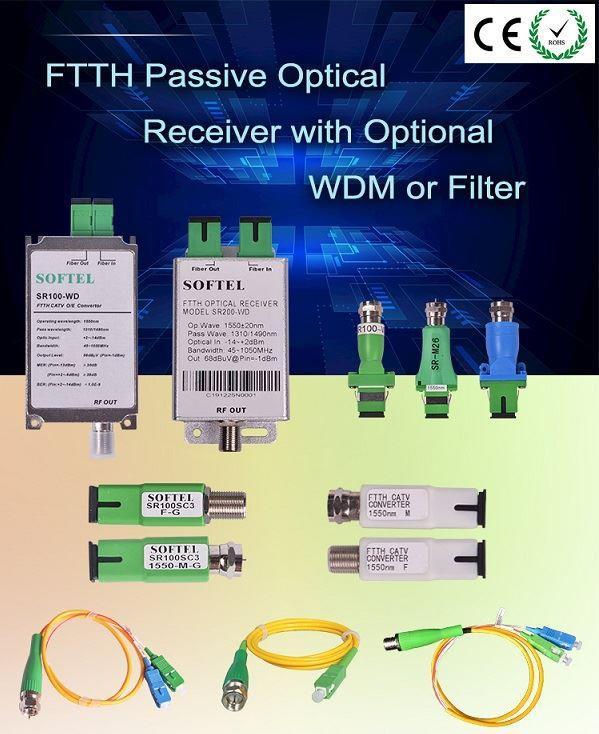

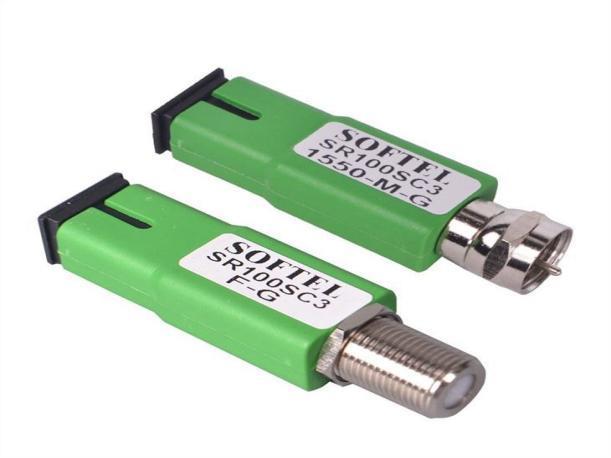

Tamanho (L)×(P)×(A) (milímet ros) 23×53× 12 Um tipo (tipo e smalte)

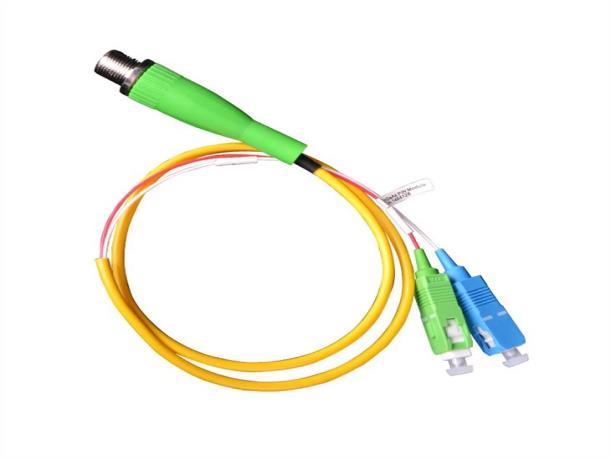

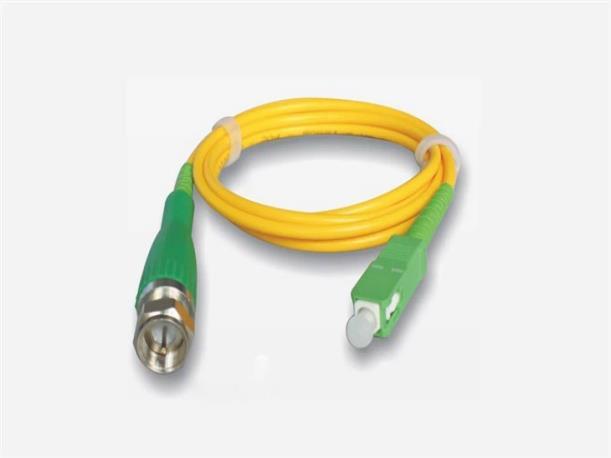

Ф13×28 Tipo B (Tipo d e fibra) 50×88× 22 Tipo C (Tipo C aixa)
