Passiver optischer Kabel-TV-Knoten für FTTH CATV mit 68 dBμ
V-Ausgang und ohne Stromverbrauch
Suchen Sie eine kostengünstige und energieeffiziente Lösung für FTTH-CATV-Netze?
Der Passive Cable TV Optical Node ist ein leistungsstarker FTTH-Optik-zu-HF-Konverter f ür digitales Fernsehen und Fiber-to-the-Home-Anwendungen. Ohne Stromversorgung und mit einer hochempfindlichen optischen Empfangsröhre gewährleistet er die nahtlose Integration von drei Netzwerken. Mit einem Ausgangspegel von 68 dBμV bei Pin = -1 dBm arbeitet dieses Gerät über eine Bandbreite von 45 bis 1050 MHz und eignet sich somit ideal für CATV-FTTH-, Triple-Play-Netze und FTTH-PON-Systeme.
• Kein Stromverbrauch | • Optische Empfangsröhre mit hoher Empfindlichkeit | • Ausgangspegel 68 dBμV | • Bandbreite 45–1050 MHz | • Ideal für CATV-FTTH- und Triple-Play-Netzwerke
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

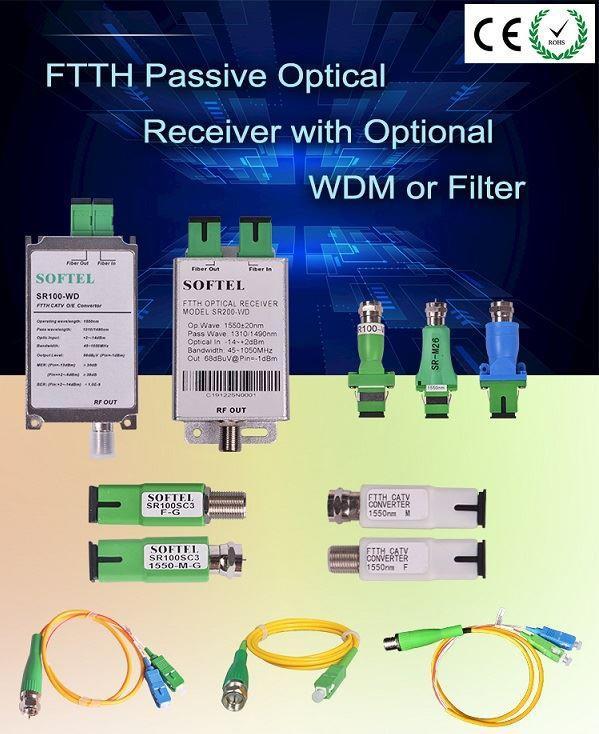

Kurze Einführung in den passiven optischen Kabelfernsehknoten

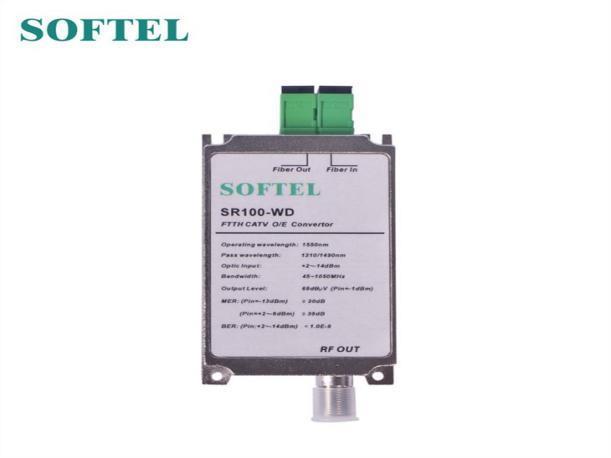

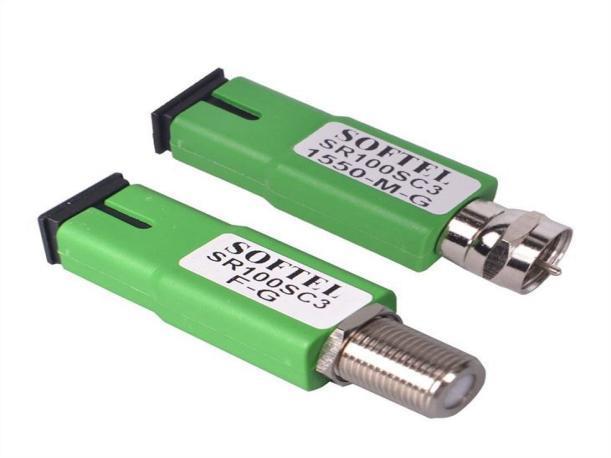

Passiver optischer Kabel-TV-Knoten für digitales Fernsehen mit Glasfaser bis ins Haus. Der passive optische Kabel-TV-Knoten verwendet eine hochempfindliche optische Empfangsröhre und benötigt keine Stromversorgung. Bei einem optischen Eingangsleistungspegel von Pin = -1 dBm und Vo = 6,8 dB V ermöglicht er die wirtschaftliche und flexible Integration von drei Netzwerken, z. B. Glasfaser bis ins Haus. SR100 ist emailliert und bietet zwei Möglichkeiten zur Auswahl des optischen Modus:
1. SR100: CATV-Betriebswellenlänge 1260–1620 nm.
2. SR100/WF: Eingebauter 1310/1490-nm-Filter, geeignet für Einzelfaser-Dreifachwellenlängensystem, CATV-Betriebswellenlänge 1550 nm.
Produktmerkmal des passiven optischen Kabelfernsehknotens
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
1. Kein Strom erforderlich
Kontakt: Tomleequan E-Mail:
2. Arbeitsbandbreite 45 ~ 1050 MHz
3. Ausgangspegel = 68 dBμV (Pin = -1 dBm)
Hauptanwendung des passiven optischen Kabelfernsehknotens
1. CATV FTTH
2. Integration dreier Netzwerke
3. FTTH PON

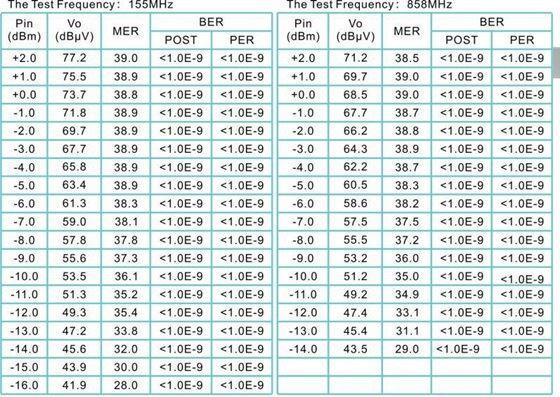

Testdaten
Technischer Index des passiven optischen Kabelfernsehknotens
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Artikel Optisches Merkmal Einhe it Index Ergänzen
1260~1620 SR100
CATV-Arbeitswellenl änge (nm)
1540–1563 SR100/WF
Kanalisolierung (dB) ≥40 1550 nm und 1490 nm
≥0,85 1310 nm
Optisches Merkmal
Verantwortung (A/ W)
≥0,9 1550 nm
Empfangsleistung (dB m) +2~-14
Optische Rückflussdä mpfung (dB) ≥55
SC/APC SR100-SC
HF-Funktion
Glasfaseranschluss
FC/APC SR100-FC
Arbeitsbandbreite (MH z) 45 bis 1050 MHz
Ausgangspegel (dBμ V) >68
Digitales Fernsehen (Pin =-1dBm)
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ausgabeportnummer 1 HF-Anbindung
Allgemeine Funktion
<1,0E-9 Stift: +2 ~ -14 dBm
Arbeitstemperatur (℃) -20 bis +55
Lagertemperatur (℃) -40 bis 85 ° C
Relative Arbeitstempe ratur (%) 5~95
23×53×12 Typ A (Emaille-Typ)
Größe (B) × (T) × (H) (mm)
Ф13×28 B-Typ (Fasertyp)
50×88×22 C-Typ (Kastentyp)
