Fabbrica all'ingrosso Amplificatore ottico ad alta potenza
EYDFA 64 porte per sistemi CATV e PON
Cerchi una soluzione affidabile per scalare la tua rete in fibra ottica? L'amplificatore ottico EYDFA 64 Ports offre prestazioni ad alta potenza con 64 porte ottiche, ideale per sistemi CATV e PON. Dotato di amplificazione a due stadi, raggiunge una potenza di uscita totale di 41 dBm, riducendo i costi di rete e lo spazio head-end. Il CWDM integrato assicura un multiplexing senza interruzioni dei flussi di dati CATV e OLT PON, mentre gli ingressi in fibra duale opzionali e la commutazione automatica (<8 ms) garantiscono un funzionamento ininterrotto. Perfetto per FTTH e copertura di grandi aree, questo dispositivo combina stabilità, efficienza e gestione avanzata della rete.
• 64 porte ottiche per connessioni su larga scala | • Amplificazione a due stadi (uscita 41 dBm) | • CWDM integrato per multiplexing CATV e PON | • Commutazione automatica (<8 ms) | • Gestione remota SNMP/WEB
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

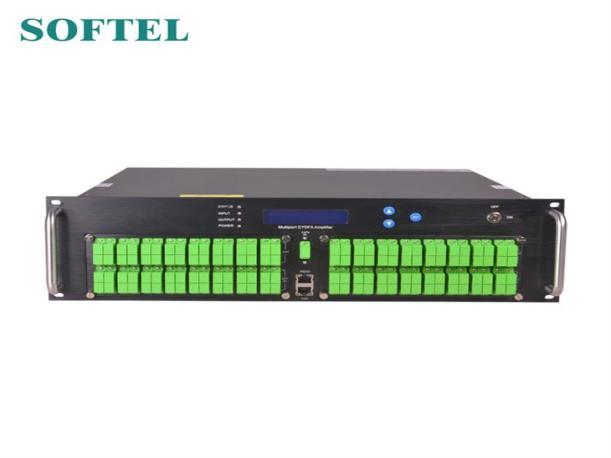

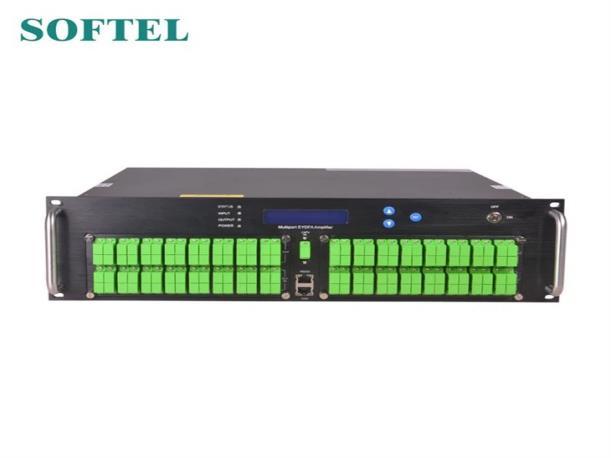

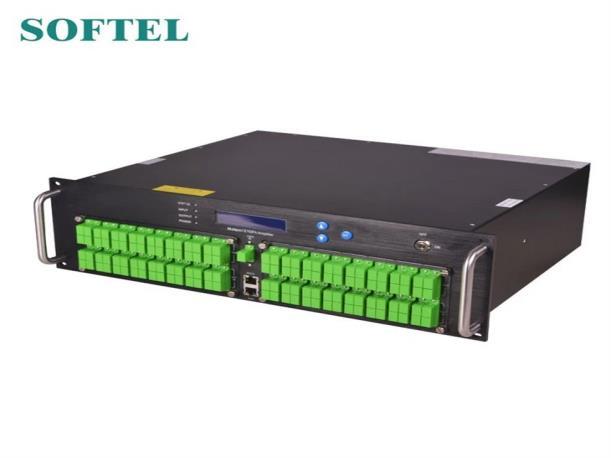

Softel SPA-64 EYDFA 64 porte è un amplificatore ottico ad alta potenza progettato in un design di rete in fibra ottica multiporta, comunemente utilizzato nei sistemi di televisione via cavo (CATV) e PON (rete ottica passiva). Fornisce 64 porte ottiche per supportare la connessione di nodi ottici su larga scala.
EYDFA 64 porte
L'amplificatorein fibra adalta potenza SPASeries 1550nm EYDFA 64 porte adotta un'amplificazione a duestadi, il primostadioadotta EDFAa bassorumore, ilsecondostadioadotta EYDFAadalta potenza, la potenza ottica di uscita totale può raggiungere 41 dBm. Può sostituire diversi o dozzine di EDFA, il che può ridurre notevolmente i costi di costruzione e manutenzione della rete e ridurre lo spazio di testa. Ogni porta di uscita è integrata con CWDM per multiplexareilsegnaleCATV eil flusso di datiOLT PON. Il dispositivosvolgerà unruolosempre più importante nel processo di estensione ed espansione continua della rete in fibra ottica. Fornisce una soluzione ad alta stabilità ma a basso costo per il triple-play e la copertura di ampia area di FTTH.
Ingressi in fibra doppi opzionali, infatti, integrati con un set di sistema di commutazione ottica completo, che può essere utilizzato come backup del percorso ottico A e B. Quando la linea ottica principale si guasta o è inferiore al valore di soglia, il dispositivo passerà automaticamente alla linea ottica di standby per garantire il funzionamento continuo del dispositivo. Il prodotto è utilizzato principalmente in reti ad anello in fibra ottica o reti di backup ridondanti, è caratterizzato da tempi di commutazione brevi (< 8 ms), bassa perdita (< 0,8 dbm) e può essere forzato manualmente.
I componenti principali adottano il laser a pompa di marca superiore e la fibra attiva a doppio rivestimento. Il design del circuito ottico ottimizzato e il processo di produzione garantiscono le migliori prestazioni ottiche. Il perfetto controllo elettronico APC (controllo automatico della potenza), ACC (controllo automatico della corrente) e ATC (controllo automatico della temperatura) sono adottati per garantire elevata stabilità e affidabilità della potenza di uscita, nonché eccellenti prestazioni ottiche.
Nel sistema è adottato un MPU (microprocessore) con elevata stabilità e precisione. Il design ottimizzato della struttura termica, la buona ventilazione e il design di dissipazione del calore assicurano una lunga durata e un'elevata affidabilità del dispositivo. Sulla base della potente funzione di gestione di rete del protocollo TCP/IP, il monitoraggio di rete e la gestione head-end possono essere eseguiti per lo stato di più apparecchiature a nodo tramite
Contatto: Tomleequan
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
l'interfaccia di gestione di rete RJ45, supportando più configurazioni di ridondanza dell'alimentazione, il che ha migliorato la praticabilità e l'affidabilità del dispositivo.
Caratteristiche delle porte EYDFA 64
Adotta il laser a pompa di marca migliore e la fibra attiva a doppio rivestimento.
Ogni porta di uscita è dotata di CWDM.
Compatibile con qualsiasi FTTx PON: EPON, GPON, 10GPON.
Il design perfetto del circuito ottico APC, ACC e ATC garantisce basso rumore, alta potenza in uscita ed elevata affidabilità del dispositivo in tutta la banda operativa (1545 ~ 1565nm).
Ha la funzione di protezione automatica di input basso o nessun input. Quando l'input
Se la potenza ottica è inferiore al valore impostato, il laser si spegnerà automaticamente per proteggere la sicurezza operativa del dispositivo.
Uscita regolabile, intervallo di regolazione: 0~-4dBm.
Test RF sul pannello frontale (opzionale).
Il tempo di commutazione dell'interruttore ottico è breve e la perdita è piccola. Ha le funzioni di commutazione automatica e commutazione manuale forzata.

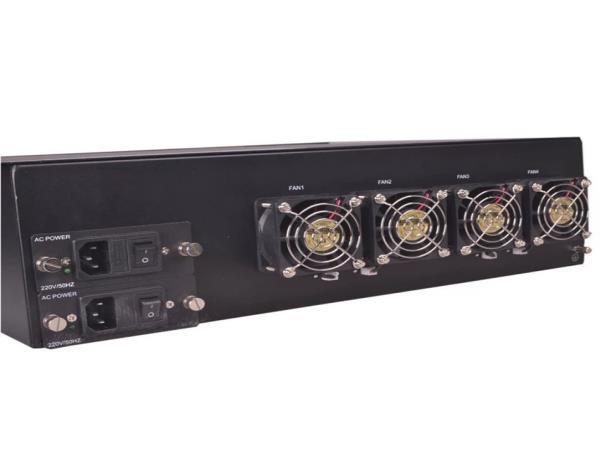

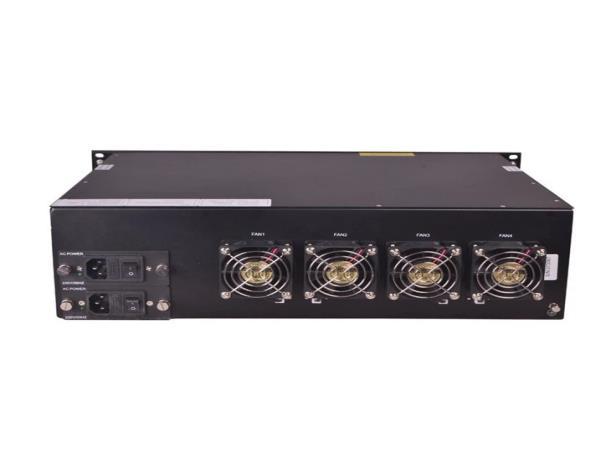

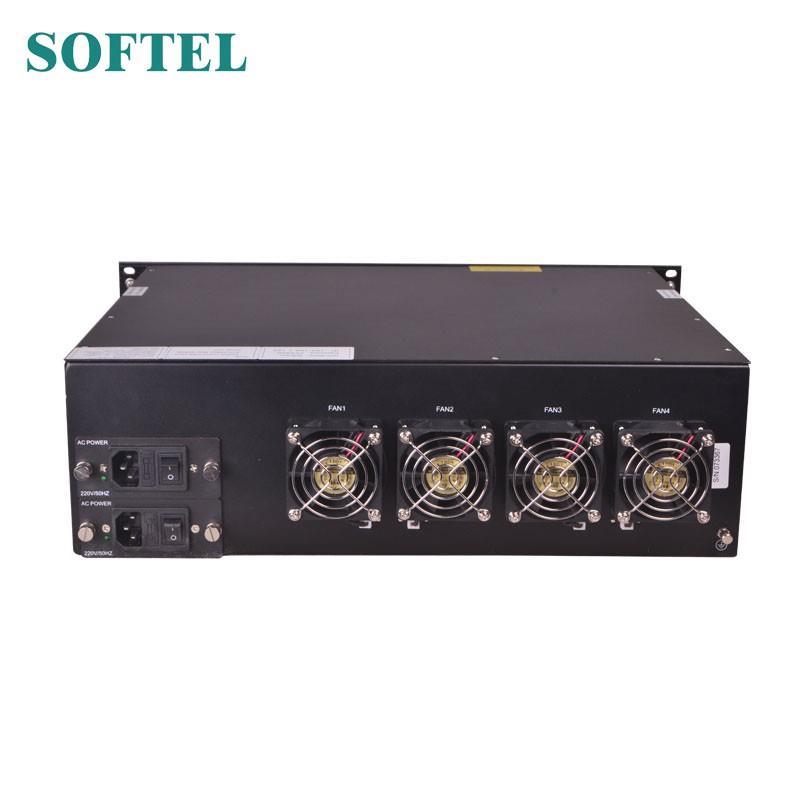

Doppia alimentazione integrata, commutazione automatica e hot plug supportato.

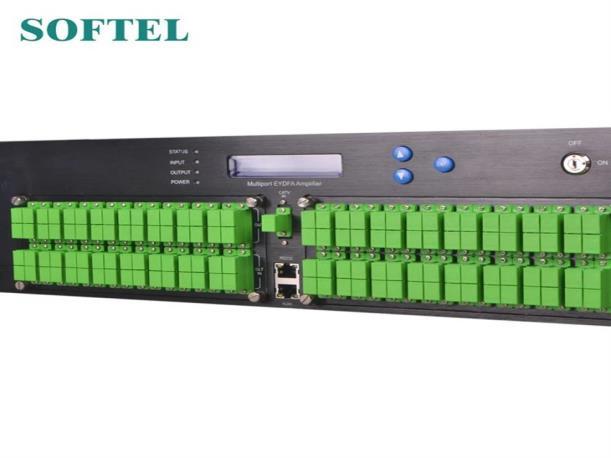

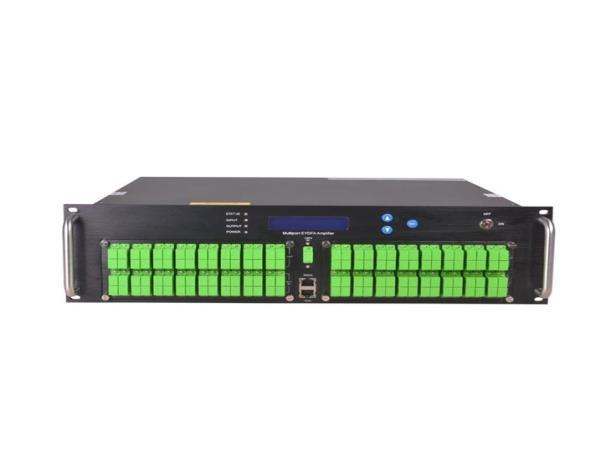

I parametri operativi dell'intera macchina sono controllati da microprocessore e il display di stato LCD sul pannello frontale ha molte funzioni come monitoraggio dello stato del laser, visualizzazione dei parametri, allarme di guasto, gestione della rete, ecc.; quando i parametri operativi del laser si discostano dall'intervallo consentito impostato dal software, il sistema emetterà un allarme tempestivamente.
È fornita un'interfaccia RJ45 standard, che supporta SNMP e WEB remoto
gestione della rete.
Prestazioni delle porte EYDFA 64
Categor ia Elementi
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Lunghezza d'onda operativa CATV
Lunghezza d'onda del passaggio OLT PON
Intervallo di ingresso
Potenza di uscita
Gamma di regolazione dell'uscita
Uscita ATT
Uniformità delle porte di uscita
Stabilità della potenza di uscita
Indice ottico
Numero di porte OLT
di porte
Perdita del pass CATV
Perdita del passaggio
Isolamento tra CATV e OLT
Tempo di commutazione
ottico
Perdita di inserzione dell'interruttore ottico
ogni passo 0,1
Emettere ATT in una volta
recuperare
Opzionale
Indice general e
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Potenza della pompa residua dBm -30
Perdita di ritorno ottico dB 45
Connettore in fibra SC/APC
FC/APC
LC/APC
Prova RF dBμ V 78 82 Opzionale
Interfaccia di gestione della rete SNMP,WEB supportati
Alimentazione elettrica E 90 265 Corrente alternata -72 -36 corrente continua
Consumo energetico L' 100 Doppio alimentatore, 1+1 standby, 40 dBm
Temperatura di esercizio ℃ -5 +65
Temperatura di conservazione ℃ -40 +85
Umidità relativa di funzionamento % 5 95
Dimensione mm
Dimensioni: 370×483×88 D, L, A
