Amplificateur optique haute puissance EYDFA 64 ports pour systèmes CATV et PON
Vous recherchez une solution fiable pour faire évoluer votre réseau fibre optique ?
L'amplificateur optique EYDFA 64 ports offre des performances élevées avec 64 ports optiques, idéal pour les systèmes CATV et PON. Doté d'une amplification à deux étages, il atteint une puissance de sortie totale de 41 dBm, réduisant ainsi les coûts de réseau et l'espace de tête de réseau. Le CWDM intégré assure un multiplexage fluide des flux de données CATV et OLT PON, tandis que les doubles entrées fibre optionnelles et la commutation automatique (< 8 ms) garantissent un fonctionnement ininterrompu. Idéal pour la FTTH et les grandes zones, cet appareil allie stabilité, efficacité et gestion réseau avancée.
• 64 ports optiques pour des connexions à grande échelle | • Amplification à deux é tages (sortie 41 dBm) | • CWDM intégré pour le multiplexage CATV et PON | • Commutation automatique (< 8 ms) | • Gestion à distance SNMP/WEB
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

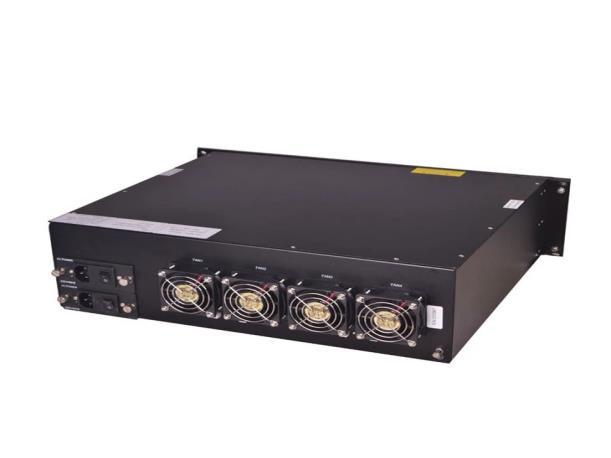

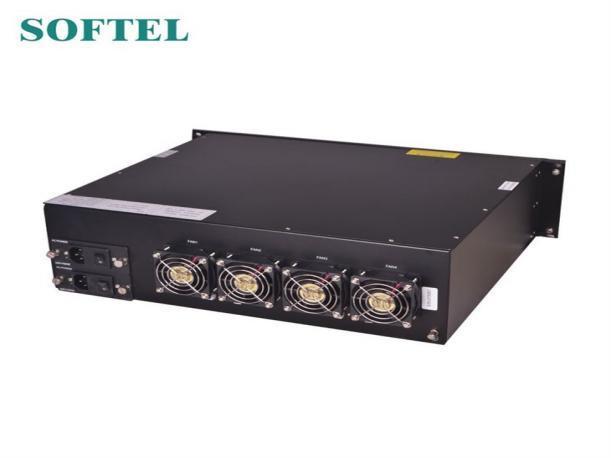

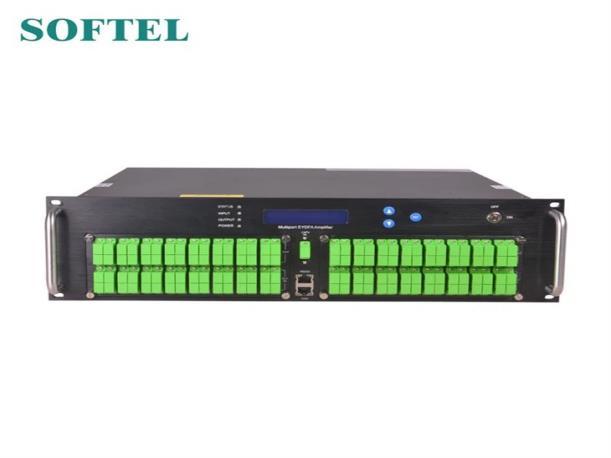

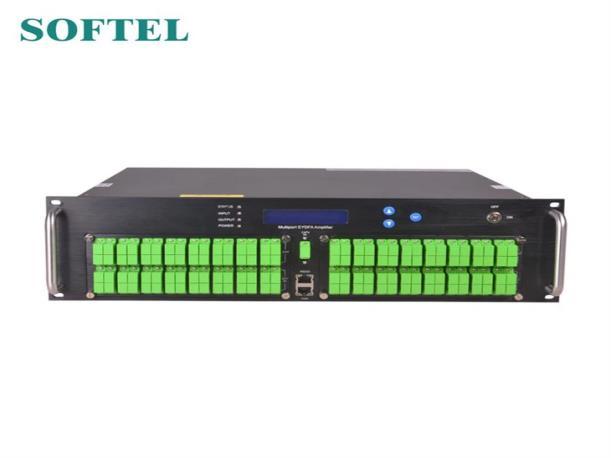

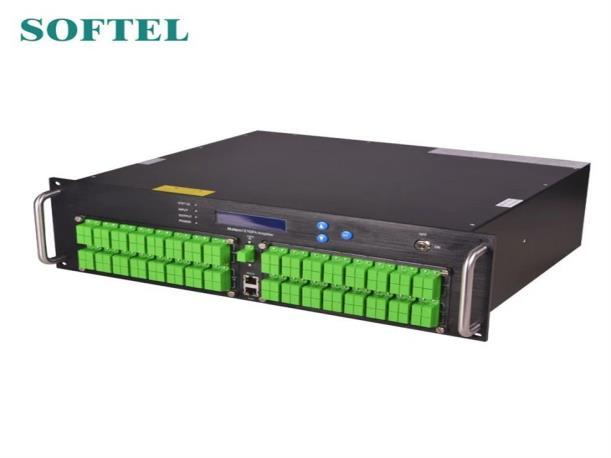

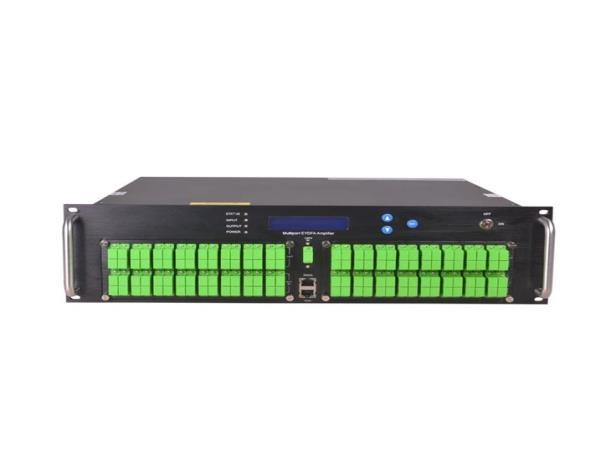

Le Softel SPA-64 EYDFA 64 ports est un amplificateur optique haute puissance conçu pour les réseaux à fibre optique multiports, couramment utilisés dans les systèmes de télévision par câble (CATV) et PON (réseau optique passif). Il offre 64 ports optiques pour la connexion de nœuds optiques à grande échelle.
EYDFA 64 ports
Contact : Tomleequan E-mail :
L'amplificateur fibre haute puissance EYDFA 64 ports de la série SPA 1550 nm adopte une amplification en deux étapes : le premier étage utilise un EDFA à faible bruit, le second un EYDFA haute puissance. La puissance optique de sortie totale peut atteindre 41 dBm. Il peut remplacer plusieurs, voire des dizaines d'EDFA, ce qui réduit
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
considérablement les coûts de construction et de maintenance du réseau et l'encombrement de la tête de réseau. Chaque port de sortie intègre la technologie CWDM pour multiplexer les signaux CATV et les flux de données OLT PON.Ce dispositif jouera unrôle de plus en plus importantdans l'extension etle développementcontinus des réseaux de fibre optique. Il offre une solution stable et économique pour le triple play et la couverture de vastes zones FTTH.
Les entrées fibre double optionnelles intègrent un système de commutation optique complet, permettant de se connecter en secours aux voies optiques A et B. En cas de défaillance de la ligne optique principale ou de dépassement du seuil, l'appareil bascule automatiquement sur la ligne optique de secours pour assurer son fonctionnement continu. Ce produit est principalement utilisé dans les réseaux en anneau de fibre optique ou les réseaux de secours redondants. Il se caractérise par un temps de commutation court (< 8 ms), une faible perte (< 0,8 dBm) et une commutation forcée manuelle.
Les composants principaux sont équipés d'un laser de pompage de marque haut de gamme et d'une fibre active à double gaine. La conception optimisée du circuit optique et son procédé de fabrication garantissent des performances optiques optimales. Les systèmes de contrôle électronique de puissance (APC), de courant (ACC) et de température (ATC) parfaitement contrôlés garantissent une puissance de sortie stable et fiable, ainsi que d'excellentes performances optiques.

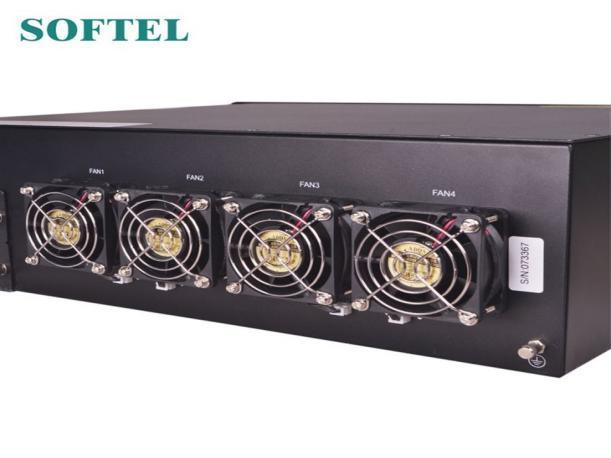

Le système intègre un microprocesseur (MPU) offrantune stabilité et une précision élevées. La conception optimisée de la structure thermique, ainsi que la ventilation et la dissipation thermique efficaces, garantissent une longue durée de vie et une grande fiabilité. Grâce à la puissante fonction de gestion réseau du protocole TCP/IP, la surveillance du réseau et la gestion de la tête de réseau permettent de surveiller l'état de plusieurs équipements via l'interface de gestion réseau RJ45, prenant en charge plusieurs configurations de redondance d'alimentation, améliorant ainsi la praticité et la fiabilité de l'appareil.
Caractéristiques des ports EYDFA 64
Il adopte le laser de pompage de marque haut de gamme et la fibre active à double revêtement.
Chaque port de sortie est intégré avec CWDM.
Compatible avec n'importe quel PON FTTx : EPON, GPON, 10GPON.
La conception parfaite des circuits optiques APC, ACC et ATC garantit un faible bruit et une haute rendement et haute fiabilité de l'appareil dans toute la bande de fonctionnement (1545 ~ 1565 nm).
Il dispose d'une fonction de protection automatique en cas d'entrée faible ou d'absence d'entrée. Lorsque l'entrée
la puissance optique est inférieure à la valeur définie, le laser s'éteindra automatiquement pour protéger la sécurité de fonctionnement de l'appareil.
Sortie réglable, plage de réglage : 0~-4dBm.
Test RF sur le panneau avant (en option).
Le temps de commutation du commutateur optique est court et la perte est faible. Il a
Contact : Tomleequan E-mail : sales@fmuser.com
Contact : Tomleequan E-mail :
les fonctions de commutation automatique et de commutation manuelle forcée.

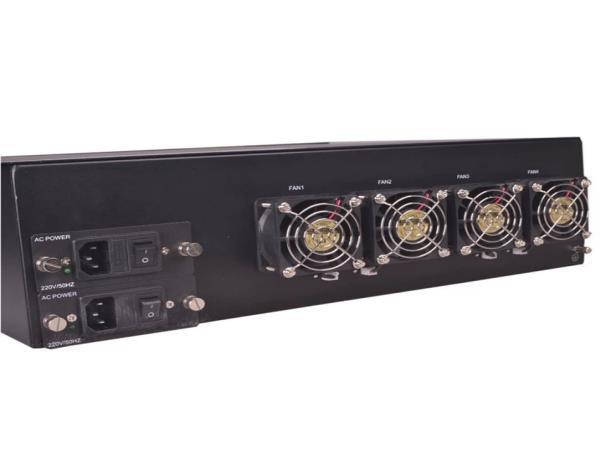

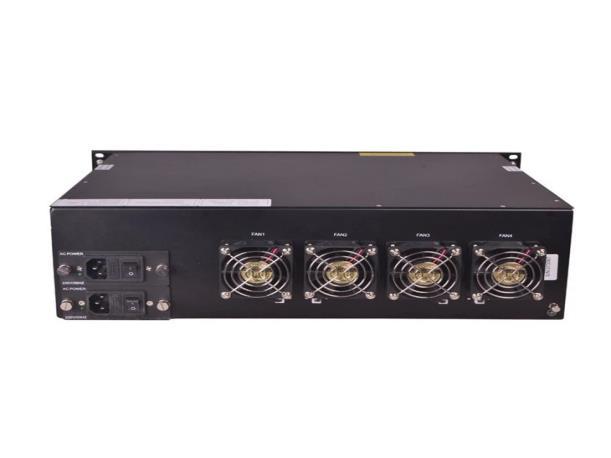

Alimentation double intégrée, commutation automatique et branchement à chaud soutenu.
Les paramètres de fonctionnement de l'ensemble de la machine sont contrôlés par microprocesseur, et l'affichage d'état LCD sur le panneau avant a de nombreuses fonctions telles que la surveillance de l'état du laser, l'affichage des paramètres, l'alarme de défaut, la gestion du réseau, etc. ; une fois que les paramètres de fonctionnement du laser s'écartent de la plage autorisée définie par le logiciel, le système déclenchera une alarme rapidement.
Une interface RJ45 standard est fournie, prenant en charge SNMP et WEB à distance gestion de réseau.
Performances des ports EYDFA 64
Catégor ie Articles
Longueur d'onde de passage
Plage de réglage de sortie
Réglable, chaque étape 0,1 dB
Sortie ATT à la fois Et récupérer Uniformité des ports de sortie
Contact : Tomleequan E-mail :
Nombre de ports OLT
Nombre de ports COM
Perte de laissez-passer
Perte de passe OLT
Isolation entre CATV et OLT
Temps de commutation du commutateur optique
Perte d'insertion du commutateur optique
Facteur de bruit
0,8 Facultatif
6.0 Broche : 0 dBm
Perte de retour optique
Connecteur de fibre
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Consommation d'énergie W
10 0 Double alimentation, 1+1 en veille, 40 dBm
