Émetteur externe 1550 pour CATV avec modulateur LiNbO3 et conformité ITU-T G.692
Vous rencontrez des difficultés avec la distorsion du signal lors des transmissions CATV longue distance ? L'émetteur externe 1550 utilise un modulateur externe LiNbO3 haute linéarité pour éliminer l'effet Chirp et garantir une clarté de signal optimale. Conçu pour les réseaux CATV, cet émetteur fonctionne à des longueurs d'onde de 1 540 à 1 563 nm, avec des plages réglables de ± 1,6 nm et une puissance de sortie allant jusqu'à 1 × 7 dBm. Sa réduction de bruit avancée et sa conformité à la norme ITU-T G.692 en font un produit idéal pour les applications de diffusion, de télécommunications et d'entreprise.
• Modulateur LiNbO3 à haute linéarité | • Plage de longueurs d'onde : 1540~1563 nm | • Puissance de sortie : 1×5 dBm (en option jusqu'à 1×7 dBm) | • Conforme à la norme ITU-T G.692 | • Idéal pour la télévision par câble, les télécommunications et la diffusion
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
L'émetteur optique CATV à modulation externe de type avancé de la série ST1550 adopte un faible bruit, une bande passante étroite et un laser à onde continue comme source de lumière.
Résumé
L'émetteur externe 1550 utilise un modulateur externe LiNbO3 haute linéarité pour moduler le signal. Il élimine l'effet Chirp du laser à modulation directe 1550 nm. Grâce à une technologie de contrôle optimisée et à des composants clés de haute qualité, les performances techniques de la machine atteignent des niveaux inégalés parmi les produits de pointe du marché.

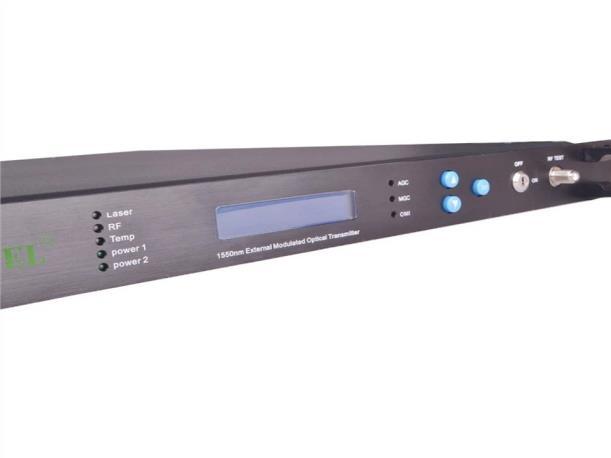

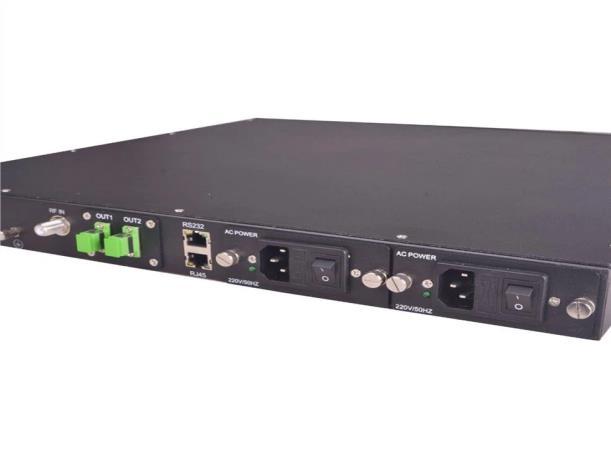

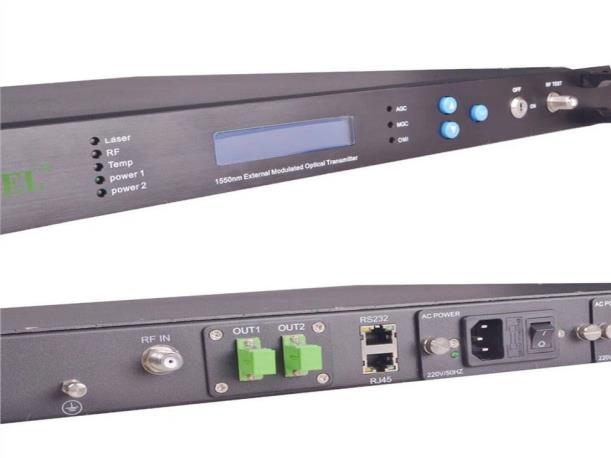

Affichage de l'émetteur optique
Paramètre pour 1 sortie
Performance
Supplément Op tiq ue fon cti on nal ité
Longueur d'o nde de foncti onnement (nm)
Plage de longueur d'onde réglable (nm) ±1,6 (±200 GHz)
Mode réglable en longueur d'onde
Pas de ± 0,05 nm largeur de ligne (MHz) ≤1 FWHM(Δλ)
Taux de suppression du mode latéral (dB) ≥45
Intensité de bruit équivalente (dB/Hz) ≤-160 RIN (20~1000 MHz)
Puissance de sortie (dBm) 1×5
Perte de retour (dB) ≥55
connecteur de fibre optique SC/APC
En option 1×3, 1×6, 1×7
FC/APC, LC/A PC en option
RF fon cti on nal ité
Bande passa nte de travail (MHz)
47~1000, 47~1080 en option
Niveau d'entrée (dBmV) 18~28 AGC
Lie n fon cti on nal ité
Perte de retour (dB)
Impédance d'entrée
Canal de tra nsmission
Dos à dos CNR2 (dB) ≥ 50,5 ≥49
Fibre optique de 50 km, réception 0 dBm
SBS restreignent (dBm)
Interface de gestion de ré seau SNMP RJ45
Interface de communicati on RS232
Alimentation électrique
Ca rac téri sti qu es gé nér ale s
Consommati on d'énergie (F) ≤50
Température de fonctionneme nt (°C) 0~50
Température de stockage (°C) -40~85
Humidité relative de fonctionneme nt (%) 5~95
Taille ("") 19 × 14,5 × 1,75 (L) x (P) x (H)
Paramètre pour 2 sorties
Performance
Travaux à pui ssance unique
Contrôle auto matique de la température d e la machine
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Plage de longueur d'onde réglable (nm) ±1,6 (±200 GHz)
Mode de réglage de la longueur d'onde Pas de ± 0,05 nm
Taux de suppression du mode latéral (dB) ≥45
Intensité de bruit équivalente (dB/Hz) ≤-160
Niveau d'entrée (dBmV) 18~28
Impédance d'entrée (Ω) 75
connecteur RF F-Femme
Interface SNMP NM RJ45
Interface de communication RS232 largeur de ligne (MHz) Typ.=0,65
Puissance de sortie (dBm) 2*3,2*5, 2*6, 2*7, 2*9, 2*10, 2*11 en option
Perte de retour (dB) ≥50
