Atacado 1550 Transmissor externo para CATV com modulador LiNbO3 e conformidade com ITU-T G.692
Lutando contra distorção de sinal em transmissões CATV de longa distância? O Transmissor Externo 1550 aproveita um modulador externo LiNbO3 de alta linearidade para eliminar o Efeito Chirp, garantindo clareza de sinal superior. Projetado para redes CATV, este transmissor opera em comprimentos de onda de 1540~1563nm, com faixas ajustáveis de ±1,6nm e potência de saída de até 1×7dBm. Sua redução avançada de ruí do e conformidade com ITU-T G.692 o tornam ideal para aplicações de transmissão, telecomunicações e empresariais.
• Modulador LiNbO3 de alta linearidade | • Faixa de comprimento de onda: 1540~1563 nm | • Potência de saída: 1×5dBm (opcional até 1×7dBm) | • Compatível com ITU-T
G.692 | • Ideal para CATV, telecomunicações e transmissão
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O transmissor óptico CATV modulado externamente do tipo avançado da série ST1550 adota baixo ruído, largura de banda estreita e laser de onda contínua como fonte de luz.
Resumo
O transmissor externo 1550 usa modulador externo LiNbO3 de alta linearidade para modular o sinal. Ele elimina o efeito Chirp do laser de modulação direta de 1550 nm. Devido à adoção da tecnologia de controle otimizada do sistema próprio e ao uso de peças-chave de primeira qualidade, o índice de desempenho técnico da máquina atinge totalmente o padrão dos mesmos produtos avançados do mundo.

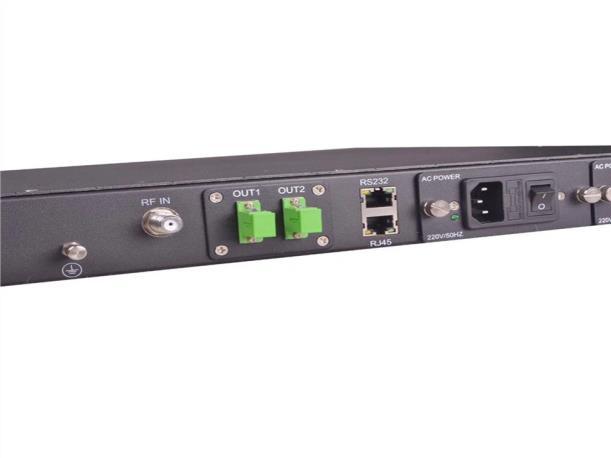

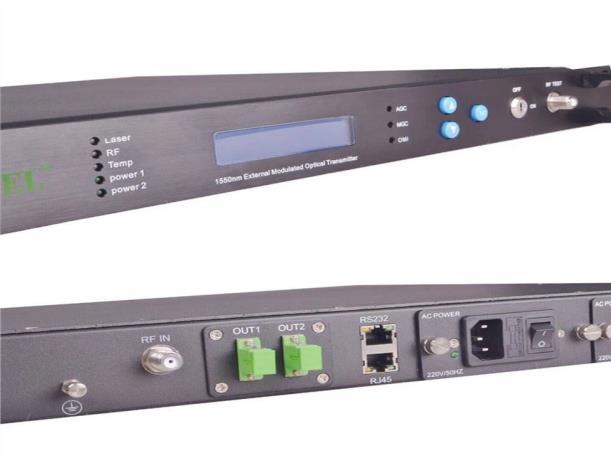

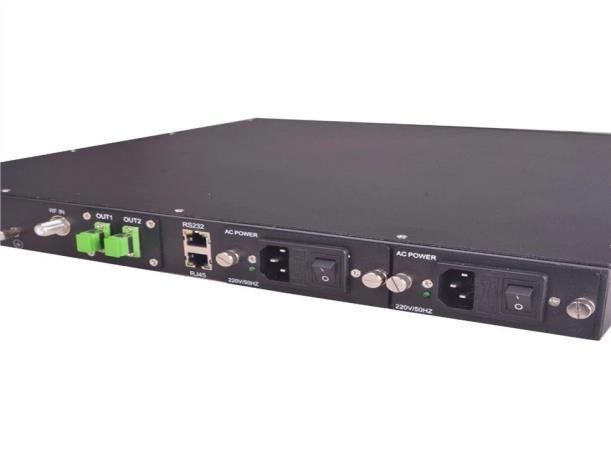

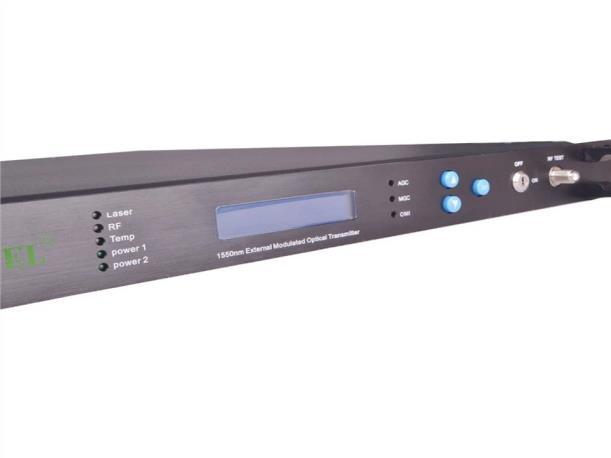

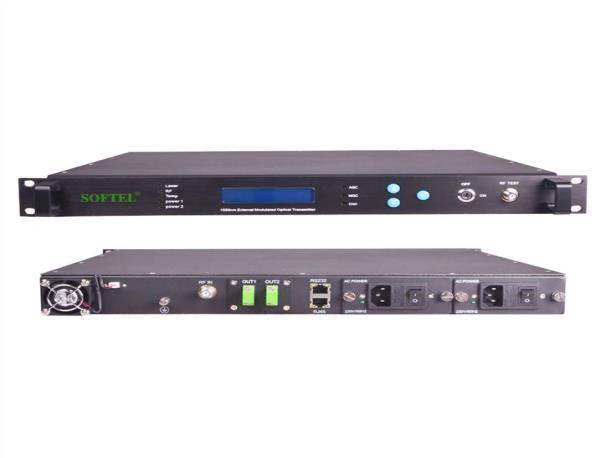

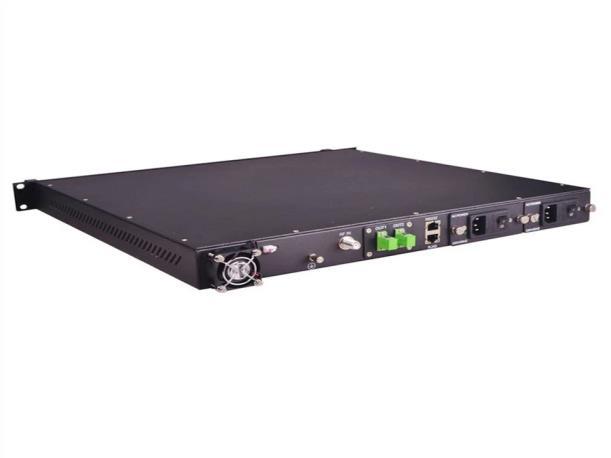

Exibição do transmissor óptico
Parâmetro para 1 saída
Desempenho
Óti co rec urs o
Comprimento de onda operac ional (nm)
1540~1563
ITU-TG.692
Faixa ajustável de comprimento de onda (nm)
±1,6 (±200 GHz)
Modo ajustável de comprimento de onda
Passo a passo de ±0,05 nm
Largura de linha (MHz) ≤1
FWHM(Δλ)
Taxa de supressão do modo lateral (em dB) ≥45 SMSR
Intensidade de ruído equivalente (dB/Hz) ≤-160 RIN (20~1000M Hz)
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Potência de saída (em dBm) 1×5
Perda de retorno (em dB) ≥55
conector de fibra óptica
Largura de ban da de trabalho (MHz)
Opcional 1×3, 1× 6, 1×7
opcional
47~1000, 47~1080 opcional
Nível de entrada (dBmV) 18~28 AGC
Planicidade (em dB)
≤±0,75 45~862MHz
≤±1,5
Perda de retorno (em dB) >16
Impedância de entrada (Ω) 75
Porta RF F-Feminino
862~1000MHz (o pcional)
Canal de trans missão PAL-D/60 canais PAL-D /99 canais
CNR1 (em dB)
De costas um para o outro CNR2 (em dB)
Fibra óptica de 50 km, recepção de 0 dBm
SBS restringe (em dBm) 13
Interface de ge renciamento de rede SNMP
Car acte rísti ca ger al
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227 Lin k rec urs o
Interface de comunicação
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Consumo de energia (C) ≤50
Temperatura de operação. (°C) 0~50
Temperatura de armazenamento . (°C) -40~85
Umidade relativa de operação (%) 5~95
Tamanho (")
Parâmetro para 2 saídas
19×14,5×1,75 (L)x(P)x(A)
Desempenho Índice
Comprimento de onda ADJ. Faixa (nm) ±1,6 (±200 GHz)
Modo de ajuste de comprimento de onda
Passo a passo de ±0,05 nm
Taxa de supressão do modo lateral (em dB) ≥45
Intensidade de ruído equivalente (dB/Hz) ≤-160
Nível de entrada (dBmV) 18~28
Impedância de entrada (Ω) 75
Conector RF F-Feminino
Obras de energia única
Controle automáti co de temperatura da máquina
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Interface SNMP NM RJ45
Interface de comunicação RS232
Largura de linha (MHz) Tipo.=0,65
Potência de saída (em dBm) 2*3,2*5, 2*6, 2*7, 2*9, 2*10, 2*11 opcional
Perda de retorno (em dB) ≥50
